20J18RE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 18Ω ±5% 10W ±30ppm/℃ 导线安装 47.2mm(长度)
供应商型号: N-20J18RE
供应商: 云汉优选
标准整包数: 1

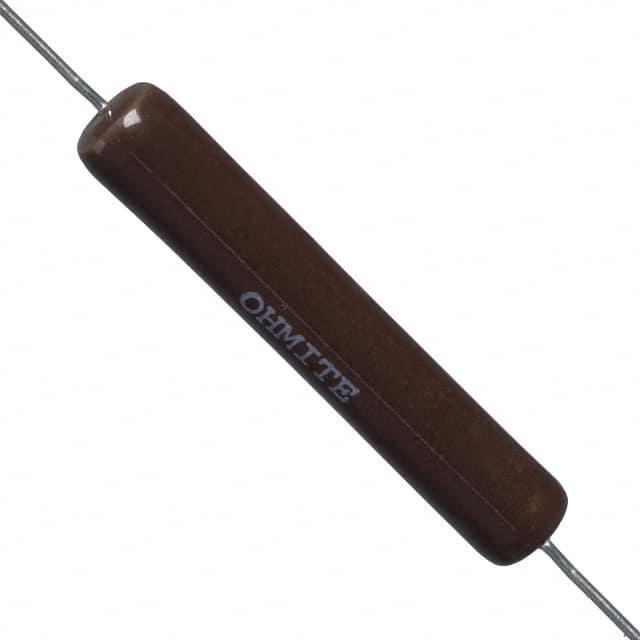

OHMITE 通孔电阻 20J18RE

20J18RE概述


    产品简介


    20系列轴向端子线绕电阻器是一种耐用且经济高效的电子元器件,适用于计算机、通信和工业领域的各种应用。该系列电阻器具有较高的可靠性和质量,是高成本效益的选择。

    技术参数


    - 外壳涂层:耐高温和湿度循环的玻璃釉涂层
    - 核心材料:陶瓷芯
    - 终端:焊锡涂覆的轴向引脚,符合RoHS标准(锡银铜合金,含锡96%,银3.5%,铜0.5%)
    - 降额特性:线性降额,最高温度为+350°C时完全降额
    - 容差:±5%的标准容差,其他容差可选
    - 功率等级:基于25°C自由空气环境下的额定值(其他瓦数也可提供)
    - 过载能力:低于7瓦时为5倍额定功率持续5秒;7瓦及以上为10倍额定功率持续5秒
    - 温度系数:1至9.99欧姆:±50 ppm/°C;10欧姆及以上:±30 ppm/°C
    - 阻值范围:0.1Ω至50,000Ω
    - 电压等级:根据电阻值和功率等级计算得出的最大电压

    产品特点和优势


    - 坚固耐用:玻璃釉涂层能承受高湿度和温度循环,适合恶劣环境下的工业应用。
    - 可靠性高:所有焊接结构,确保长期稳定性和可靠性。
    - 阻燃涂层:玻璃釉涂层具有阻燃特性,进一步提升安全性能。
    - 符合RoHS标准:环保设计,减少有害物质对环境的影响。
    - 低成本高效:具有与高价型号相当的电气属性,但价格更为经济实惠。

    应用案例和使用建议


    - 应用案例:适用于电源转换、电机控制、通信设备、汽车电子等领域。
    - 使用建议:
    - 在极端环境下使用时,建议进行额外的热循环测试以确保稳定性。
    - 对于高精度应用,避免使用阻值极小(如0.1Ω)的产品,因为它们可能需要更严格的筛选过程。

    兼容性和支持


    - 兼容性:适用于广泛的应用场景,可以与其他电子元器件无缝集成。
    - 支持服务:制造商提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    - 问题:过载保护失效。
    - 解决方案:确认安装环境的电压和电流是否超出额定范围,必要时更换更高功率的型号。
    - 问题:阻值不准确。
    - 解决方案:检查安装和接线是否正确,必要时更换阻值更稳定的型号。

    总结和推荐


    总体而言,20系列轴向端子线绕电阻器凭借其坚固耐用、经济实惠的特点,在工业和商业应用中表现优异。无论是对于要求严格的高可靠性应用还是普通场合,这款电阻器都是一个值得信赖的选择。强烈推荐使用这款产品以满足您的设计需求。

20J18RE参数

参数
电阻值 18Ω
精度 ±5%
额定功率 10W
温度系数 ±30ppm/℃
长*宽*高 47.2mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

20J18RE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

20J18RE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 20J18RE 20J18RE数据手册

20J18RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
63+ $ 1.8656 ¥ 15.8576
125+ $ 1.5553 ¥ 13.2201
250+ $ 1.2444 ¥ 10.5774
库存: 67
起订量: 63 增量: 1
交货地:
最小起订量为:63
合计: ¥ 999.02
直接购买
