首页  >  产品百科  >  LVK20R010FER

LVK20R010FER

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 10mΩ ±1% 750mW ±50ppm/℃ 2010 贴片安装 5mm*2.5mm*650μm
供应商型号: LVK20R010FER
供应商: Master
标准整包数: 1000

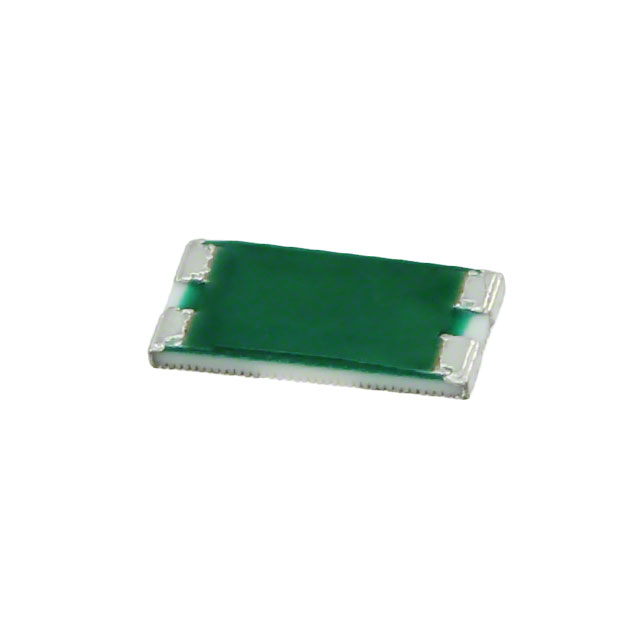

OHMITE 贴片电阻 LVK20R010FER

LVK20R010FER概述

    电子元器件产品技术手册:LVK系列四终端高精度电流感测电阻

    产品简介


    LVK系列四终端高精度电流感测电阻是专为精确测量电路中电流流动而设计的。通过监测经过精密校准的电阻两端的电压降,这些电阻能够提供非常准确的电流读数。LVK芯片采用“开尔文”配置,即四端子结构,允许电流流经两个对角线端子,而电压则跨过另外两个端子进行测量,从而消除了引脚的电阻和温度系数,实现了更准确的电流测量。

    技术参数


    | 参数 | 值 |

    | 封装尺寸(LVK12)| 1206 |
    | 额定功率(LVK12)| 0.5W |
    | 电阻范围(LVK12)| 0.01Ω - 0.100Ω |
    | 温度系数(LVK12)| 50ppm |
    | 容差 | 0.25%, 0.5%, 1% |
    | 系列值 | E12 |
    | 最大功率 | 20W |
    | 最大电流 | 20A |
    | 参数 | 值 |

    | 封装尺寸(LVK20)| 2010 |
    | 额定功率(LVK20)| 0.75W |
    | 电阻范围(LVK20)| 0.01Ω - 0.05Ω |
    | 温度系数(LVK20)| 50ppm |
    | 容差 | 0.25%, 0.5%, 1% |
    | 系列值 | E12 |
    | 最大功率 | 29W |
    | 最大电流 | 23A |
    | 参数 | 值 |

    | 封装尺寸(LVK24)| 2412 |
    | 额定功率(LVK24)| 1.0W |
    | 电阻范围(LVK24)| 0.01Ω - 0.100Ω |
    | 温度系数(LVK24)| 50ppm |
    | 容差 | 0.25%, 0.5%, 1% |
    | 系列值 | E12 |
    | 最大功率 | 38W |
    | 最大电流 | 27A |
    | 参数 | 值 |

    | 封装尺寸(LVK25)| 1224 |
    | 额定功率(LVK25)| 2.0W |
    | 电阻范围(LVK25)| 0.002Ω - 0.004Ω 或 0.005Ω - 0.01Ω |
    | 温度系数(LVK25)| 100ppm, 200ppm, 或 300ppm |
    | 容差 | 1% |
    | 系列值 | 1mΩ, 2mΩ, 3mΩ, 5mΩ, 9mΩ, 10mΩ |
    | 最大功率 | 150W |
    | 最大电流 | 200A |

    产品特点和优势


    - 高精度:使用开尔文连接,消除引脚电阻和温度系数,实现更精准的电流测量。
    - 可靠性:采用耐腐蚀金属合金材料,确保在恶劣环境下仍能可靠运行。
    - 标准化封装:符合行业标准尺寸,易于集成到现有系统中。
    - 高温环境适应性:可在-40°C至+125°C的温度范围内正常工作。

    应用案例和使用建议


    LVK系列适用于各种需要精确电流测量的应用,如电力电子、电源管理、电动汽车充电站、工业自动化控制系统等。在使用时,需注意保持良好的散热,避免超过最大功率和电流限制。对于复杂应用,建议咨询制造商或工程师以获得最佳配置建议。

    兼容性和支持


    LVK系列的封装尺寸符合行业标准,可与大多数电路板兼容。Ohmite公司提供全面的技术支持,包括样品测试、技术文档、快速响应客户咨询等服务。

    常见问题与解决方案


    1. 问题:电流测量不准确
    - 解决方法:检查接线是否正确,确认电压和电流引脚已正确连接。
    2. 问题:温度稳定性不佳
    - 解决方法:确保设备处于规定的温度范围内,并适当散热。
    3. 问题:焊接不良
    - 解决方法:遵循推荐的焊接温度曲线,确保焊接过程顺利。

    总结和推荐


    LVK系列四终端高精度电流感测电阻是一款高性能、高精度的电流测量设备,特别适合于需要高精度电流测量的应用场景。其优秀的性能和广泛的适用范围使其在市场上具有较高的竞争力。鉴于其出色的稳定性和可靠性,我们强烈推荐在相关项目中选用该系列产品。

LVK20R010FER参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 750mW
温度系数 ±50ppm/℃
长*宽*高 5mm*2.5mm*650μm
通用封装 2010
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LVK20R010FER厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

LVK20R010FER数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE LVK20R010FER LVK20R010FER数据手册

LVK20R010FER封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3838 ¥ 3.191
3000+ $ 0.3696 ¥ 3.0264
5000+ $ 0.3678 ¥ 3.0117
8000+ $ 0.3659 ¥ 2.9961
10000+ $ 0.3641 ¥ 2.9815
15000+ $ 0.3623 ¥ 2.9668
25000+ $ 0.3605 ¥ 2.9521
50000+ $ 0.3605 ¥ 2.9521
库存: 5650
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 3191
直接购买
加入购物车
