95J10K

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 10KΩ ±5% 5W ±30ppm/℃ 通孔安装 24.6mm(长度)*24.2mm(宽度)
供应商型号: TS-95J10K
供应商: 海外现货
标准整包数: 5

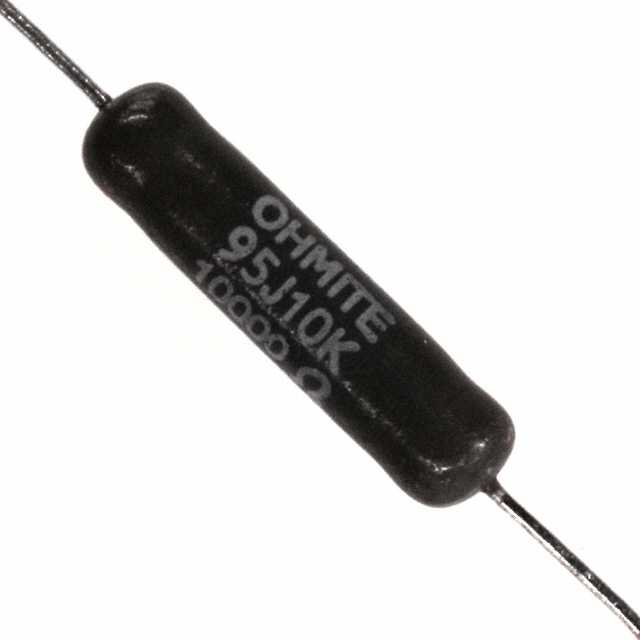

OHMITE 通孔电阻 95J10K

95J10K概述


    产品简介


    Ohmite 的 90 系列电阻器是适用于最高质量的轴向端子线绕电阻器的理想选择。这些电阻器采用独特的成型工艺制造,该工艺通过模塑耐火玻璃釉材料覆盖电阻元件,确保了一致的尺寸和形状。这种均匀性允许将电阻器安装在夹具上,从而实现散热效果,这有助于提高功率处理能力。90 系列电阻器广泛应用于工业控制、电源设备、通信系统及各种需要高可靠性及精确性的领域。

    技术参数


    - 类型: 轴向端子线绕电阻器
    - 基本规格:
    - 尺寸:长度范围为 0.452 到 1.811 英寸(11.5 到 46 毫米)
    - 直径范围为 0.140 到 0.343 英寸(3.6 到 8.7 毫米)
    - 镀锡铜引脚,符合 RoHS 标准(96% 锡,3.5% 银,0.5% 铜)
    - 电气特性:
    - 功率等级: 从 1.5W 至 11W 不等
    - 最大阻值:91K(0.1Ω 至 91K)
    - 温度系数:1Ω 至 9.99Ω 时为±100ppm/°C;10Ω 及以上时为±30ppm/°C
    - 绝缘电压: 500VAC(1W)至 1000VAC(2W, 3W, 5W 和 11W)

    产品特点和优势


    - 模具成型构造: 确保了一致的尺寸和形状,支持夹具安装以增强散热效果。
    - 所有焊接结构: 提高机械完整性。
    - 无铅玻璃釉涂层: 在高温下保持硬涂层,且具备阻燃性。
    - 紧凑型设计: 在较小的体积内提供更高的功率额定值。
    - 兼容的热沉安装夹: 增强散热,提升功耗能力。

    应用案例和使用建议


    这些电阻器常用于需要高可靠性和精确度的应用场合,例如工业控制系统、电源设备、通信设备和其他多种电子设备。考虑到它们优异的热管理和功率处理能力,可以在需要高稳定性的电路设计中考虑使用,特别是在高温环境下。若需进一步增强其散热性能,可以利用厂商提供的热沉安装夹来安装。

    兼容性和支持


    90 系列电阻器设计上兼容常见的工业标准,易于与其他组件和设备集成。厂商提供了一系列配套的安装夹,有助于客户实现最佳散热效果。同时,Ohmite 还提供了详尽的技术文档和支持服务,确保用户能够充分利用其产品功能。

    常见问题与解决方案


    1. Q: 电阻器的温度系数对应用有什么影响?
    - A: 温度系数决定了电阻器随温度变化而变化的程度。对于大多数应用来说,较低的温度系数是首选,因为它意味着电阻器的稳定性更好。例如,1Ω 至 9.99Ω 范围内的电阻器具有±100ppm/°C 的温度系数,这可能适合某些应用,但若要求更高稳定性,则需要选择具有较低温度系数的型号。
    2. Q: 如何安装 90 系列电阻器以最大化散热效果?
    - A: 使用厂商提供的热沉安装夹,可以使电阻器更好地散热,从而提高其工作寿命和可靠性。确保夹具与散热片或其他热管理元件良好接触。
    3. Q: 如何判断 90 系列电阻器的功率等级是否合适?
    - A: 根据具体电路需求选择合适的功率等级。对于需要高功率的应用,选择较高功率等级的电阻器。例如,如果需要一个可以承受较大电流冲击的电阻器,可以选择更高功率等级的产品,如 11W 型号。

    总结和推荐


    Ohmite 的 90 系列电阻器凭借其优越的设计和性能,在众多应用中展示了卓越的稳定性和可靠性。无论是工业控制还是消费电子领域,这款电阻器都是一大理想选择。其出色的散热能力和紧凑的结构使其成为在严苛环境下工作的电子设备的不二之选。因此,强烈推荐给需要高可靠性和高精度电子系统的工程师和设计师。

95J10K参数

参数
电阻值 10KΩ
精度 ±5%
额定功率 5W
温度系数 ±30ppm/℃
长*宽*高 24.6mm(长度)*24.2mm(宽度)
安装方式 通孔安装
零件状态 在售

95J10K厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

95J10K数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 95J10K 95J10K数据手册

95J10K封装设计

查看详情并下载
Symbol
Footprint
3D Model
