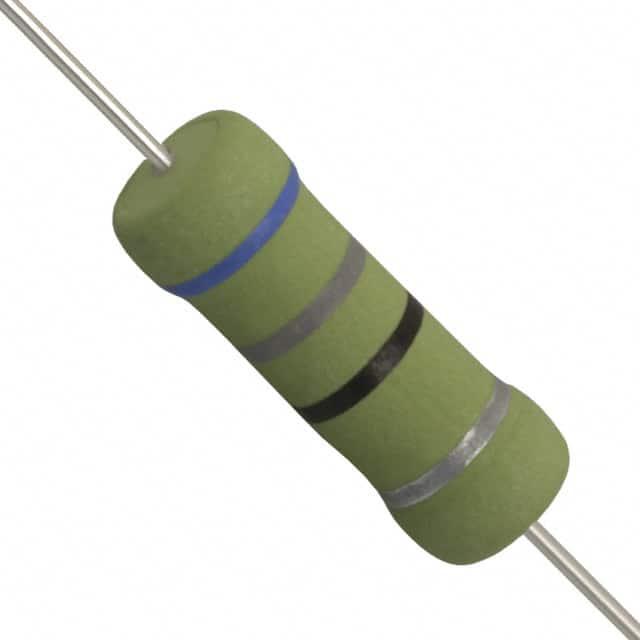

OY680KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 68Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY680KE-ND
供应商: Digi-Key
标准整包数: 1
OHMITE 通孔电阻 OY680KE

OY680KE概述

    # OX/OY系列陶瓷电阻技术手册

    产品简介


    OX/OY系列固定陶瓷电阻是专为需要承受浪涌、高脉冲功率或高能量的电路设计的。这些电阻器非常适合应用于高压电源、RC钳位电路和限流器。与碳化物电阻器相比,它们通常能更有效地替代,且更容易获取。
    主要特性:
    - 替代1瓦和2瓦的碳化物电阻器
    - 满足高密度能量需求
    - 高峰值功率
    - 10%标准容差
    应用领域:
    - 高压电源
    - RC钳位电路
    - 限流器
    - 其他需要高可靠性电阻的应用场合

    技术参数


    基本参数:
    - 功率等级:1瓦(OX系列),2瓦(OY系列)
    - 电阻范围:3.3Ω到1MΩ
    - 最大工作电压:OX系列300V,OY系列400V
    - 绝缘强度:OX系列500V,OY系列700V
    - 脉冲耐受能力:OX系列14KV,OY系列20KV
    - 环境温度:-40°C到+220°C
    - 温度系数:-1300±300ppm/°C
    - 尺寸:长度0.65至1英寸,直径0.217至0.276英寸
    性能参数:
    - 最大脉冲电压:14KV(OX系列),20KV(OY系列)
    - 脉冲耐受性(100次):1240V @ 52μF, 40J/35秒(OX系列),1640V @ 52μF, 70J/35秒(OY系列)
    - 温湿度测试:1000小时 @ 40°C, 90%-95% RH
    - 脉冲耐受性曲线:见图

    产品特点和优势


    OX/OY系列电阻具有多个显著优势,使其在市场上具有很高的竞争力:
    - 高可靠性:适用于极端环境条件下的应用,如高温和高湿环境。
    - 高功率密度:能够满足高功率密度的需求,提供稳定的电阻值。
    - 高电压能力:在高电压环境下表现卓越,可用于高压电路。
    - 替代传统碳化物电阻器:提供更高的可靠性和更好的可获得性。

    应用案例和使用建议


    实际应用案例:
    1. 高压电源:在某些应用中,例如高压转换器中,使用OX/OY系列电阻可以提高系统的可靠性和稳定性。
    2. RC钳位电路:用于保护电路免受瞬态电压的影响,OX/OY系列电阻可以有效吸收冲击电流。
    3. 限流器:在启动过程中限制电流峰值,从而避免损坏敏感电子组件。
    使用建议:
    - 在选择电阻时,考虑具体应用的功率和电压要求。
    - 确保电阻的工作温度和环境条件在其额定范围内。
    - 在可能的情况下,使用更高额定值的电阻以提高安全性。

    兼容性和支持


    - 兼容性:OX/OY系列电阻器与其他标准电子元件兼容,易于集成到现有电路中。
    - 支持和服务:OHMITE公司提供全面的技术支持和售后服务,包括定制服务和快速响应客户咨询。

    常见问题与解决方案


    常见问题:
    1. 电阻值漂移:如果发现电阻值偏离初始值,可能是由于温度变化或过载造成的。
    - 解决方案:检查环境温度和电路负载情况,确保在规定的温度范围内运行。
    2. 过热现象:长时间过载可能导致电阻过热。
    - 解决方案:降低负载或使用更大额定值的电阻。
    3. 失效:在极端条件下,电阻可能会失效。
    - 解决方案:定期检查和维护,必要时更换电阻。

    总结和推荐


    综合评估
    OX/OY系列陶瓷电阻器在高电压和高功率应用中表现出色,具有高可靠性和长寿命。它们不仅在功能上超越传统的碳化物电阻器,而且在市场上的可获得性和易用性方面也有显著优势。
    推荐使用
    我们强烈推荐OX/OY系列电阻器用于需要高功率和高电压稳定性的应用场景。这些电阻器的高性能和可靠性将使您的系统更加稳定和安全。
    如果您对OX/OY系列电阻有任何疑问或需要技术支持,请随时联系OHMITE公司,我们将竭诚为您服务。

OY680KE参数

参数
电阻值 68Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY680KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY680KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY680KE OY680KE数据手册

OY680KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6224 ¥ 39.0593
10+ $ 3.118 ¥ 26.3468
25+ $ 2.6112 ¥ 21.8527
50+ $ 2.366 ¥ 19.8005
100+ $ 2.1577 ¥ 18.0572
250+ $ 1.9294 ¥ 16.1467
500+ $ 1.7866 ¥ 14.9519
1000+ $ 1.6654 ¥ 13.937
5000+ $ 1.4497 ¥ 12.1318
库存: 65
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.05
