43FR50E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 500mΩ ±1% 3W ±90ppm/℃ 通孔安装 15.1mm(长度)
供应商型号: 1159074
供应商: element14
标准整包数: 1

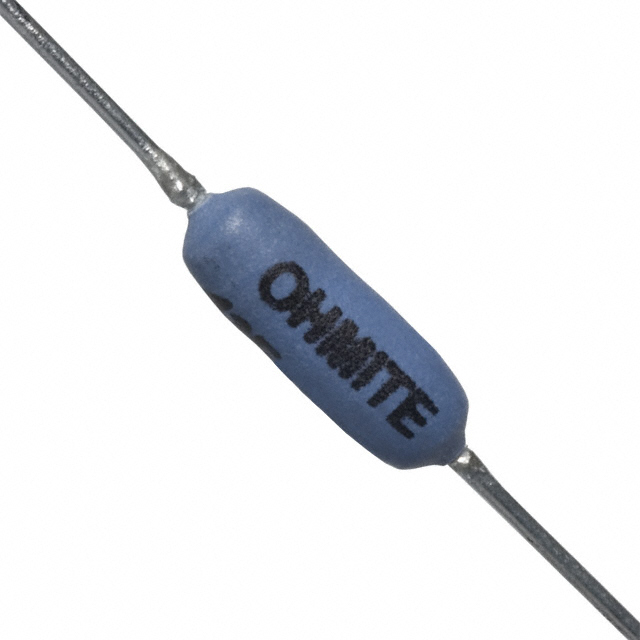

OHMITE 通孔电阻 43FR50E

43FR50E概述

    # Ohmite 40 Series:硅陶瓷涂层轴向终端绕线电阻

    产品简介


    Ohmite 40系列是一种经济型硅陶瓷涂层绕线电阻,适用于商业、工业及通信设备等多种应用场合。这类电阻采用全焊接结构,通过了RoHS认证,并具有出色的高温稳定性,能够在极端环境下保持卓越的性能。
    主要功能
    - 经济实惠:提供了一种高性价比的电阻选择,适用于广泛的电气和电子应用。
    - 高性能:能在-55°C至+275°C的温度范围内稳定工作。
    - 耐高温:具有低温度系数,保证电阻值在高温条件下仍能保持稳定。
    应用领域
    - 商业设备
    - 工业设备
    - 通信系统

    技术参数


    Ohmite 40系列电阻的关键技术参数如下:
    | 参数 | 描述 |

    | 功率等级 | 根据25°C自由空气额定值确定 |
    | 耐压能力 | 低于5瓦:承受5倍额定功率5秒;5瓦及以上:承受10倍额定功率5秒 |
    | 温度系数 | 小于1Ω:±90 ppm/°C;1Ω到9.99Ω:±50 ppm/°C;10Ω及以上:±20 ppm/°C |
    | 操作温度范围 | -55°C 至 275°C |
    | 尺寸(长 x 直径) | 长度范围:0.437英寸(11.1 mm)至1.900英寸(48.3 mm),直径范围:0.125英寸(3.2 mm)至0.406英寸(10.3 mm) |
    | 电阻范围 | 0.10Ω至60000Ω |
    | 电压等级 | 高达1000伏 |

    产品特点和优势


    - 耐用性:采用全焊接结构,可有效抵御热冲击和机械应力。
    - 温度稳定性:具有低温度系数,即使在极端温度下也能保持良好的稳定性。
    - 兼容性:RoHS认证,支持无铅焊料,符合环保要求。
    - 可选配置:非感应绕线选项,提供更加精确的电流控制。

    应用案例和使用建议


    应用案例
    Ohmite 40系列电阻被广泛应用于通信设备、工业控制系统和商业仪器中,用于需要高可靠性和稳定性的地方。
    使用建议
    1. 在高负载应用中,务必考虑过载保护措施,防止长时间超负荷工作导致电阻损坏。
    2. 在极端温度环境中使用时,建议进行详细的测试验证,确保其符合应用要求。
    3. 为了获得最佳性能,建议结合具体应用选择合适的型号和规格。

    兼容性和支持


    Ohmite 40系列电阻与市面上主流的焊接设备兼容,且支持无铅焊料,满足RoHS标准要求。制造商提供了详细的技术支持和售后服务,确保客户能够轻松采购并安装使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度波动影响电阻值 | 确保使用适当的温度补偿电路 |
    | 过载时电阻损坏 | 增加过载保护机制或选择更高功率等级的电阻 |
    | 安装过程中出现短路 | 确保正确接线并使用合适长度的引线 |
    | 电阻阻值测量不准确 | 使用精度更高的测量设备或工具 |

    总结和推荐


    Ohmite 40系列硅陶瓷涂层轴向终端绕线电阻凭借其经济实惠的价格、稳定的性能和广泛的适用性,在众多电气和电子设备中表现出色。对于需要高可靠性且具备良好温度稳定性的应用场合,它是一个非常理想的选择。鉴于这些优点,我们强烈推荐此产品用于多种工业和商业应用。

43FR50E参数

参数
电阻值 500mΩ
精度 ±1%
额定功率 3W
温度系数 ±90ppm/℃
长*宽*高 15.1mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

43FR50E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

43FR50E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 43FR50E 43FR50E数据手册

43FR50E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.0654
10+ ¥ 13.26
100+ ¥ 10.31
500+ ¥ 9.72
1000+ ¥ 9.13
2000+ ¥ 8.54
库存: 216
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.06
