OX222KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 2.2KΩ ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX222KE
供应商: Master
标准整包数: 100

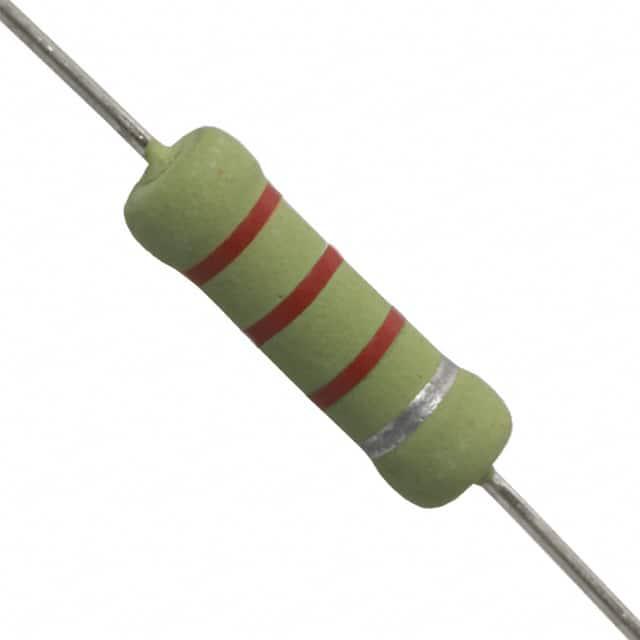

OHMITE 通孔电阻 OX222KE

OX222KE概述

    OX/OY 系列陶瓷电阻器技术手册



    1. 产品简介




    OX/OY系列固定陶瓷电阻器是专为需要应对脉冲、高峰值功率或高能量的应用场合设计的。它们特别适用于高压电源、RC阻尼电路和浪涌限制器等领域。这些电阻器可以替代难以采购的传统碳成分电阻器。


    2. 技术参数




    | 参数 | 规格 |
    |--------------------------|-------------------------------|
    | 额定功率(W) | OX: 1 W, OY: 2 W |
    | 电阻范围(Ω) | OX: 3.3Ω 至 100KΩ, OY: 3.3Ω 至 1MΩ |
    | 最大脉冲能量(J) | OX: 50 J, OY: 80 J |
    | 最大工作电压(V) | OX: 300 V, OY: 400 V |
    | 绝缘强度(V) | OX: 500 V, OY: 700 V |
    | 最大过载电压(V) | OX: 600 V, OY: 800 V |
    | 最大脉冲电压(V) | OX: 14 KV, OY: 20 KV |
    | 热冲击试验公差(%) | ±(2% ±0.05Ω) |
    | 湿度耐受性试验(小时) | 1000 h @ 40°C, 90-95% RH |
    | 脉冲抗性(周期) | 20,000 周期 |
    | 温度系数(ppm/°C) | -1300 ±300 ppm/°C |


    3. 产品特点和优势




    - 替代性强:可替代传统的1瓦和2瓦碳成分电阻器。
    - 高效能:满足高能量密度需求,具备出色的峰值功率处理能力。
    - 稳定可靠:具有良好的温度稳定性和湿度耐受性,确保长期可靠运行。
    - 广泛适用:适合各种高压和脉冲电路应用。


    4. 应用案例和使用建议




    应用案例:
    - 高压电源中的保护和限流。
    - RC阻尼电路中的抑制脉冲和振荡。
    - 工业设备中的浪涌电流限制。

    使用建议:
    - 在选择电阻值时,考虑实际工作条件下的最大功率消耗,确保电阻器的额定功率足够。
    - 注意脉冲频率和幅度,以避免过载导致的损坏。
    - 针对不同的应用场景,可能需要进行热管理,例如增加散热片或使用散热材料。


    5. 兼容性和支持




    - 兼容性:适用于各种标准电路板布局和安装方式。
    - 支持:厂商提供技术支持和产品售后服务,包括详细的使用指南和技术咨询。


    6. 常见问题与解决方案




    - 问题一:在高温环境下,电阻值变化过大。
    解决方案:选用温度系数更小的电阻器型号,或考虑加装散热装置以降低工作温度。

    - 问题二:工作电压超过额定值。
    解决方案:检查电路设计,确保实际工作电压不超过额定值。如需更高的电压承受能力,可选择更高电压等级的型号。


    7. 总结和推荐




    总结:
    OX/OY系列陶瓷电阻器以其高可靠性、广泛的应用范围和优越的电气特性脱颖而出。它们在高压电源和脉冲电路中表现出色,且能够有效替代传统碳成分电阻器。

    推荐:
    强烈推荐OX/OY系列陶瓷电阻器用于需要高可靠性、高功率处理能力和宽泛温度适应性的电路设计中。其卓越的性能和广泛的应用范围使其成为理想的工业级解决方案。

OX222KE参数

参数
电阻值 2.2KΩ
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX222KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX222KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX222KE OX222KE数据手册

OX222KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.0584 ¥ 8.8001
300+ $ 1.0017 ¥ 8.3288
500+ $ 0.9461 ¥ 7.8666
1000+ $ 0.9063 ¥ 7.5315
2500+ $ 0.7723 ¥ 6.324
5000+ $ 0.7607 ¥ 6.229
7500+ $ 0.7491 ¥ 6.134
10000+ $ 0.7491 ¥ 6.134
库存: 3500
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 880.01
