OY474KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 470KΩ ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: SXE-OY474KE
供应商: 海外现货
标准整包数: 1

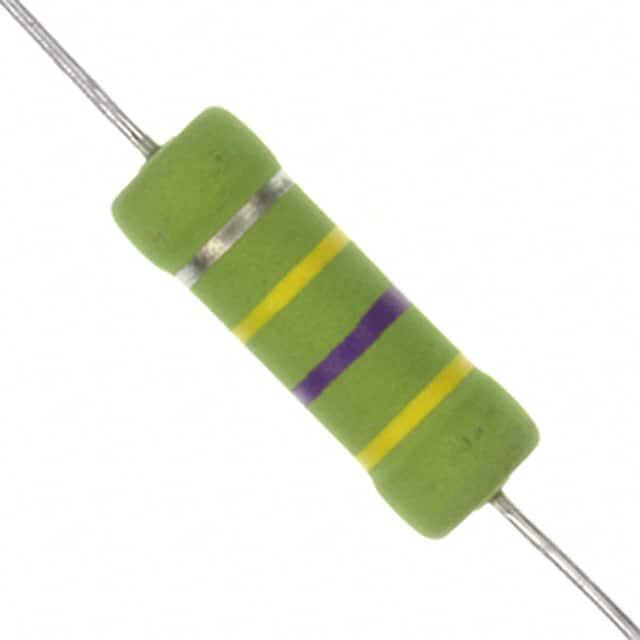

OHMITE 通孔电阻 OY474KE

OY474KE概述

    # OX/OY系列陶瓷电阻技术手册解析

    产品简介


    OX/OY系列固定陶瓷电阻是一种适用于需要承受高能量、高峰值功率或高压电路的理想选择。这些电阻器广泛应用于高压电源、R-C吸收电路以及启动限流器等领域,是碳化物电阻器的良好替代品。它们可以满足高能量密度需求,并能够提供出色的性能表现,特别适合处理瞬态电流和电压的情况。
    主要功能
    - 高能量吸收能力。
    - 支持高电压和高峰值功率操作。
    - 稳定的电气特性和良好的热管理。
    应用领域
    - 高压电源设计。
    - 吸收电路(如R-C吸收电路)。
    - 启动限流器。
    - 替代传统碳化物电阻器的应用场景。

    技术参数


    以下是OX/OY系列陶瓷电阻的技术规格汇总:
    | 参数名称 | OX系列 | OY系列 |
    |
    | 功率等级(最大值) | 1瓦 | 2瓦 |
    | 电阻范围 | 3.3Ω 至 100kΩ | 3.3Ω 至 1MΩ |
    | 最大工作电压 | 300V | 400V |
    | 脉冲耐受电压(单次) | 14kV | 20kV |
    | 温度系数 | -1300 ±300 ppm/°C |
    | 工作温度范围 | -40°C 至 +220°C |
    | 温度降额曲线 | 70°C开始线性降额至200°C |
    | 脉冲耐受测试 | ≤0.60%阻值变化(20,000次循环) |

    产品特点和优势


    1. 高可靠性:能够在极端条件下稳定运行,尤其在脉冲和瞬态环境下表现出色。
    2. 高性能替代:可完全替代市面上难以获取的传统碳化物电阻器。
    3. 宽广的阻值范围:从低阻值到高阻值均有覆盖,满足多种电路设计需求。
    4. 优良的热管理能力:具备宽泛的工作温度范围(-40°C至+220°C),适合严苛环境。

    应用案例和使用建议


    典型应用案例
    1. 高压电源:在开关模式电源设计中,用于限制启动电流或吸收电感放电。
    2. 滤波电路:配合电容器构成吸收电路,保护敏感组件免受过压损坏。
    3. 工业自动化设备:应用于需要频繁启停或突发负载的场合。
    使用建议
    - 电路布局优化:确保散热路径畅通,减少热量积聚。
    - 正确选型:根据实际电路条件精确匹配电阻值和功率等级。
    - 长期稳定性测试:长时间运行后需检测阻值变化情况以确认其可靠性。

    兼容性和支持


    兼容性
    - OX/OY系列电阻支持标准的轴向引脚安装,与多数PCB板设计兼容。
    - 产品符合RoHS环保标准,可直接应用于国际主流市场。
    厂商支持
    - OHMITE公司提供详尽的技术文档和支持服务,帮助客户快速解决问题并优化设计方案。
    - 客户可通过官方网站或客服热线获得技术支持及样品申请服务。

    常见问题与解决方案


    问题1:如何判断是否需要更换电阻?
    解决方法:定期检查阻值变化情况,若超出±10%初始值,则可能需要更换。
    问题2:高温环境下如何延长使用寿命?
    解决方法:避免接近最高工作温度点运行;增加外部散热措施如风扇或散热片。

    总结和推荐


    综合评估
    OX/OY系列陶瓷电阻凭借其卓越的耐久性、宽泛的工作温度范围及优异的电气性能,在高能电路应用中占据领先地位。无论是替代现有碳化物电阻还是作为新型设计的一部分,这款产品都极具竞争力。
    推荐结论
    强烈推荐OX/OY系列电阻用于需要高可靠性的高能电路项目。对于追求长期稳定性和高性能的工程师来说,这是一个理想的选择。

OY474KE参数

参数
电阻值 470KΩ
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY474KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY474KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY474KE OY474KE数据手册

OY474KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.9804
3+ ¥ 18.2212
5+ ¥ 17.9175
10+ ¥ 17.6138
20+ ¥ 17.0064
50+ ¥ 16.7027
250+ ¥ 15.1843
库存: 4212
起订量: 1 增量: 1
