首页  >  产品百科  >  OY470KE

OY470KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 47Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY470KE
供应商: Master
标准整包数: 50

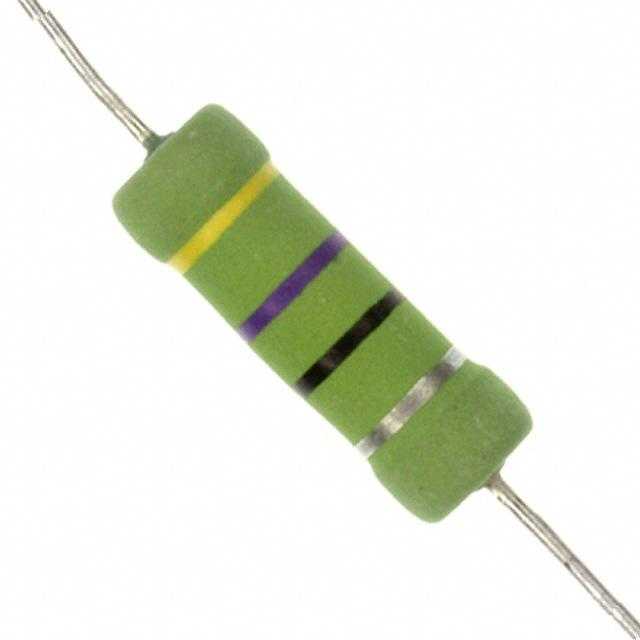

OHMITE 通孔电阻 OY470KE

OY470KE概述

    OX/OY Series 固定陶瓷电阻器

    产品简介


    OX/OY系列是固定陶瓷电阻器,专为需要承受高电压、大功率和高峰值电流的应用而设计。这些电阻器能够取代难以采购的碳复合电阻器,在许多应用中展现出卓越的性能。它们适用于电源、RC抑制电路和浪涌限制器等场合。

    技术参数


    - 型号与额定功率:
    - OX:1瓦特
    - OY:2瓦特
    - 阻值范围:
    - OX:3.3Ω到100kΩ
    - OY:3.3Ω到1MΩ
    - 最大工作电压:
    - OX:300伏特
    - OY:400伏特
    - 最大脉冲电压(100次脉冲):
    - OX:14千伏特
    - OY:20千伏特
    - 耐热冲击:
    - 测试条件:MIL-STD-202, 方法107
    - 变化范围:±(2% ±0.05Ω)
    - 潮气抵抗:
    - 测试条件:1000小时,40°C,湿度90%-95%
    - 变化范围:±5%

    产品特点和优势


    - 替代碳复合电阻器:OX/OY系列可以有效地替换传统的碳复合电阻器,这些电阻器在市场上越来越难获得。
    - 高能量密度:能够满足高能量密度的要求,适合处理高功率和高峰值电流。
    - 高可靠性:通过严格的MIL-STD测试,确保在恶劣条件下也能稳定工作。
    - 宽温度范围:工作温度范围从-40°C到+220°C,适应各种极端环境。

    应用案例和使用建议


    - 电源应用:在高电压直流电源中作为限流和抑制元件。
    - 抑制电路:用于RC抑制电路,减少开关过程中产生的电磁干扰。
    - 浪涌保护:作为浪涌保护元件,吸收瞬时高压,保护后端电路。
    使用建议:
    - 在选择具体型号时,要根据应用中的电压和电流需求确定合适的阻值和功率等级。
    - 在进行高脉冲应用时,需注意电阻器的最大脉冲电压值,避免超过其极限。

    兼容性和支持


    - 兼容性:OX/OY系列电阻器与现有电路板具有良好的兼容性,可直接替换传统电阻器。
    - 技术支持:OHMITE公司提供详细的技术文档和支持服务,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题:电阻器在高脉冲情况下失效。
    - 解决方案:检查负载电流和电压,确认是否超过了电阻器的最大允许值。必要时增加冗余保护措施,如串联额外的电阻器或使用缓冲电路。
    - 问题:电阻器温度过高。
    - 解决方案:考虑加装散热片或者改进散热设计,以降低工作温度。

    总结和推荐


    OX/OY系列陶瓷电阻器凭借其出色的性能和广泛的应用范围,在高电压和高能量密度应用中表现出色。它们的稳定性、可靠性和高能效使其成为许多领域的理想选择。我们强烈推荐在需要高电压、高功率或高能量密度的应用中使用这些电阻器。
    以上是对OHMITE公司的OX/OY系列陶瓷电阻器的技术手册内容的详细解析。希望对您的选型和应用有所帮助。

OY470KE参数

参数
电阻值 47Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY470KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY470KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY470KE OY470KE数据手册

OY470KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.2077 ¥ 10.0417
250+ $ 1.0638 ¥ 8.8454
500+ $ 1.0584 ¥ 8.5533
1000+ $ 1.024 ¥ 8.3457
2500+ $ 1.0139 ¥ 8.3025
5000+ $ 1.0086 ¥ 8.2593
7500+ $ 1.0033 ¥ 8.2161
10000+ $ 1.0033 ¥ 8.2161
库存: 8100
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 502.08
