43F5R0E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 5Ω ±1% 3W ±50ppm/℃ 通孔安装 15.1mm(长度)
供应商型号: 43F5R0E
供应商: Master
标准整包数: 25

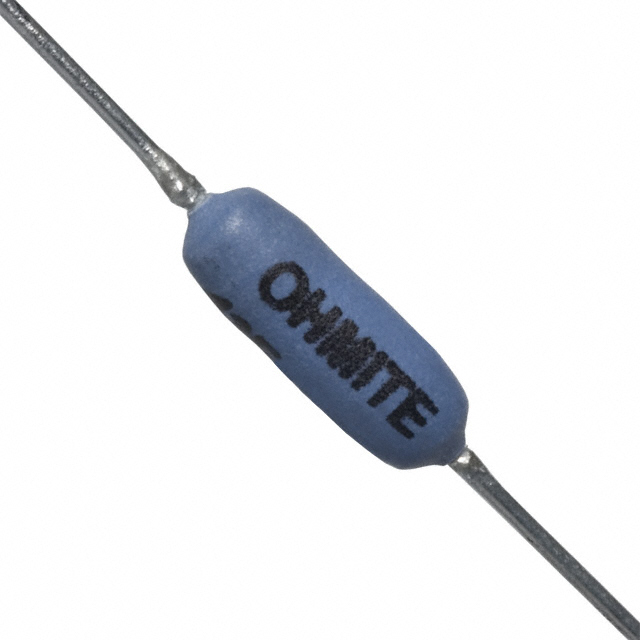

OHMITE 通孔电阻 43F5R0E

43F5R0E概述

    Ohmite 40 Series 电阻器:硅陶瓷涂层绕线电阻

    产品简介


    Ohmite的40系列电阻器是一款经济高效的硅陶瓷涂层绕线电阻器,采用轴向端子设计。这种电阻器以其卓越的稳定性和抗热冲击能力而著称,适用于广泛的电气和电子应用。除了商业、工业和通信设备外,40系列还被广泛应用于各种高温度环境下的复杂电路系统中。

    技术参数


    - 型号: 41, 42, 43, 45, 47, 40
    - 额定功率:
    - 41: 1.0 W
    - 42: 2.0 W
    - 43: 3.0 W
    - 45: 5.0 W
    - 47: 7.0 W
    - 40: 10.0 W
    - 长度:
    - 41: 0.437英寸(11.1 mm)
    - 42: 0.406英寸(10.3 mm)
    - 43: 0.593英寸(15.1 mm)
    - 45: 0.937英寸(23.8 mm)
    - 47: 1.280英寸(32.5 mm)
    - 40: 1.900英寸(48.3 mm)
    - 直径:
    - 41: 0.125英寸(3.2 mm)
    - 42: 0.219英寸(5.6 mm)
    - 43: 0.219英寸(5.6 mm)
    - 45: 0.343英寸(8.7 mm)
    - 47: 0.343英寸(8.7 mm)
    - 40: 0.406英寸(10.3 mm)
    - 引脚尺寸:
    - 41: 24 AWG
    - 42: 20 AWG
    - 43: 20 AWG
    - 45: 18 AWG
    - 47: 18 AWG
    - 40: 18 AWG
    - 阻值范围:
    - 41: 0.10Ω - 6KΩ
    - 42: 0.10Ω - 8KΩ
    - 43: 0.10Ω - 20KΩ
    - 45: 0.10Ω - 70KΩ
    - 47: 0.10Ω - 80KΩ
    - 40: 0.10Ω - 150KΩ
    - 温度系数:
    - <1Ω: ±90 ppm/°C
    - 1Ω至9.99Ω: ±50 ppm/°C
    - ≥10Ω: ±20 ppm/°C
    - 工作温度范围: -55°C至+275°C

    产品特点和优势


    Ohmite 40系列电阻器具有以下特点和优势:
    - 经济实惠
    - 高稳定性,在高温环境下表现出色
    - 全焊接结构提供额外保护
    - 符合RoHS标准,支持无铅焊接
    - 可选无感绕法设计

    应用案例和使用建议


    该系列产品在高可靠性要求的应用中表现优异,特别是在通信设备、工业自动化和医疗仪器等领域。对于需要在极端环境条件下工作的应用场合,如高温、高湿度或化学腐蚀环境中,Ohmite 40系列可以提供可靠的性能。
    使用建议:
    1. 在高湿或盐雾环境下使用时,建议采取额外的防护措施。
    2. 超出标准温度范围时,考虑进行定制以确保最佳性能。
    3. 对于需要极高精度的场合,可以选择1%容差的产品以满足更严格的规格要求。

    兼容性和支持


    Ohmite 40系列与多种电子设备和组件兼容。该产品线支持各种焊接工艺,包括RoHS合规的焊锡。用户还可以选择带包装带卷绕形式的产品,方便自动化生产线使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度超出正常范围 | 使用适用于极端温度环境的定制型号 |
    | 焊接不良 | 确保按照正确的焊接温度和时间执行焊接 |

    总结和推荐


    综上所述,Ohmite 40系列电阻器以其出色的性价比、高稳定性及宽泛的工作温度范围,成为工业、商业和通信设备中不可或缺的元件。对于追求成本效益同时又对产品质量有严格要求的应用场合,Ohmite 40系列是理想的选择。因此,我们强烈推荐该产品用于各种高可靠性需求的场合。

43F5R0E参数

参数
电阻值
精度 ±1%
额定功率 3W
温度系数 ±50ppm/℃
长*宽*高 15.1mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

43F5R0E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

43F5R0E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 43F5R0E 43F5R0E数据手册

43F5R0E封装设计

查看详情并下载
Symbol
Footprint
3D Model
