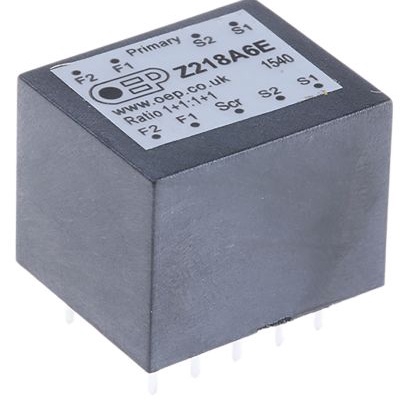

Z218A6E

产品分类: 其他变压器
产品描述: OEP 音频变压器, 初级阻抗 600Ω, 最小工作频率 10Hz, 匝数比 1/1:1/1
供应商型号: 6676088
供应商: 海外现货
标准整包数: 1
OXFORD ELECTRICAL PRODUCTS 其他变压器 Z218A6E

Z218A6E概述

    Z218A6E PCB Mounting Line Input Transformer 技术手册

    1. 产品简介


    产品类型: PCB安装式线输入变压器
    主要功能: 用于音频信号处理中的阻抗匹配和隔离,提供高品质的音频信号传输。
    应用领域: 音频设备、专业音响系统、录音棚、乐器放大器等。

    2. 技术参数


    - 尺寸和重量:
    - 尺寸: 21.5mm x 18.0mm x 16.3mm
    - 重量: 20g

    - 阻抗比:
    1+1:1+1

    - 引脚直径: 0.71mm

    - 绕组匝数比: 1:1

    - 电气特性:
    - 次级直流电阻(每绕组): Min. 46Ω, Max. 60Ω
    - 次级直流电阻(每绕组): Min. 46Ω, Max. 60Ω
    - 最佳源阻抗(串联): 600Ω
    - 低频-3dB点: 30Hz
    - 高频-3dB点: 22kHz
    - 额定最大电平(0.7% THD): 20kHz时 30Hz
    - THD (0dBm, 1kHz): 0.005%
    - THD (0dBm, 20Hz): 0.01%
    - THD (0dBm, 1kHz): 0.005%
    - THD (0dBm, 20Hz): 0.01%
    - 工作环境:
    - 工作温度范围: -15% to +15%
    - 交流电源: 600Ω

    3. 产品特点和优势


    - 高精度阻抗匹配: 保证了音频信号的高效传输和低失真。
    - 宽频带响应: 在20Hz到20kHz范围内提供平坦的频率响应。
    - 低失真率: THD值低于0.01%,确保高品质的音频信号。
    - 易于安装和使用: 适用于PCB板安装,方便集成到各类设备中。
    - 可靠性高: 设计坚固耐用,能够在多种环境条件下稳定工作。

    4. 应用案例和使用建议


    - 应用案例: 该变压器广泛应用于专业音响系统、录音棚和乐器放大器中,以确保音频信号的纯净度和保真度。
    - 使用建议:
    - 确保未使用的引脚悬空,并且使用最小的焊盘尺寸,以提高性能。
    - 使用时注意最佳源阻抗(600Ω),以获得最佳的音质效果。
    - 在音频设备设计过程中,尽量将次级负载阻抗保持在400Ω左右,以实现最佳的频率响应和失真控制。

    5. 兼容性和支持


    - 兼容性: 该变压器适用于多种音频设备和电路设计,可以与市场上主流的音频接口和设备兼容。
    - 支持: Walters OEP Ltd. 提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    6. 常见问题与解决方案


    - Q: 如何确定正确的引脚布局?
    A: 参考技术手册中的PCB布局图,并确保每个引脚按照正确的方式连接。

    - Q: 如何测试变压器的性能?
    A: 使用音频分析仪进行测试,检查频率响应、THD和其他电气参数。

    - Q: 如果出现信号失真怎么办?
    A: 检查源阻抗是否符合要求,调整负载阻抗至400Ω,重新测试。

    7. 总结和推荐


    综上所述,Z218A6E PCB安装式线输入变压器是一款高性能的音频信号处理元件,具有出色的阻抗匹配、低失真和宽频带响应等优点。适用于各种音频设备和系统。因此,强烈推荐使用该产品来提升音频系统的质量和性能。

Z218A6E参数

参数
电感值 -
次级电压 -
变压器类型 -
额定功率 -
匝数比 1/1:1/1
频率范围 -
初级电压 -
长*宽*高 21.5mm*16.3mm*18mm
安装方式 通孔安装

Z218A6E厂商介绍

Oxford Electrical Products(OEP)是一家专门从事电气产品制造和分销的公司。它主要提供以下几类产品:

1. 电缆和电线:OEP提供各种类型的电缆和电线,包括同轴电缆、光纤电缆、电源电缆等,广泛应用于通信、电力传输和数据传输等领域。

2. 连接器:OEP生产和销售各种连接器,包括射频连接器、电源连接器、数据连接器等,广泛应用于通信、电子设备和工业自动化等领域。

3. 电缆组件:OEP提供定制化的电缆组件,包括同轴电缆组件、电源电缆组件等,满足客户的特定需求。

4. 电气配件:OEP提供各种电气配件,包括电缆接头、电缆夹、电缆标签等,用于电缆管理和维护。

OEP的优势在于:

1. 产品质量:OEP注重产品质量,提供符合国际标准的电缆和电气产品。

2. 定制化服务:OEP提供定制化的电缆组件和电气配件,满足客户的特定需求。

3. 快速响应:OEP拥有强大的供应链和物流系统,能够快速响应客户的需求。

4. 技术支持:OEP提供专业的技术支持,帮助客户解决技术问题。

Z218A6E数据手册

厂牌 PDF简要描述 下载
OXFORD ELECTRICAL PRODUCTS 其他变压器 OXFORD ELECTRICAL PRODUCTS Z218A6E Z218A6E数据手册

Z218A6E封装设计

查看详情并下载
Symbol
Footprint
3D Model
