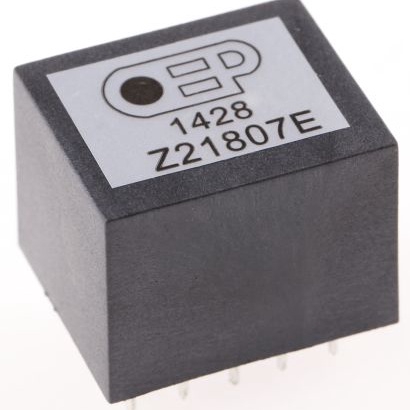

Z21807E

产品分类: 其他变压器
产品描述: OEP 音频变压器, 初级阻抗 10 → 20kΩ, 最小工作频率 5Hz, 匝数比 1:0.5:0.5
供应商型号: 6676038
供应商: 海外现货
标准整包数: 1
OXFORD ELECTRICAL PRODUCTS 其他变压器 Z21807E

Z21807E概述

    电子元器件技术手册:Z21807E 音频变压器

    产品简介


    Z21807E 是一款高性能音频变压器,专为音频信号传输设计。其核心功能是通过电磁感应实现输入与输出之间的隔离和阻抗匹配。这款变压器适用于专业音频设备、广播系统及高保真音响系统。凭借卓越的性能和紧凑的设计,它成为音频信号处理的理想选择。

    技术参数


    - 引脚配置:
    - Pin 6 无连接。
    - Pin 3 被移除用于标识方向。
    - 引脚间距为 0.71 毫米。

    - 关键指标:
    - 绕组比:1:0.50 ± 0.50。
    - 重量:45 克。
    - 最佳次级负载(并联):100kΩ//2.7nF,串联 2k70。

    - 频率范围:
    - 最低频率(-3dB 点):40 Hz。
    - 最高频率(-3dB 点):85 kHz。

    - 电学特性:
    - 初级直流电阻(Pin 4 至 Pin 2):1.87Ω。
    - 次级 1 直流电阻(Pin 7 至 Pin 8):151Ω。
    - 次级 2 直流电阻(Pin 9 至 Pin 10):1.51Ω。
    - 最大输入电平(3% THD @ 1kHz):80kHz,10Vrms。
    - 总谐波失真(-10dBu,1kHz):0.003%。
    - 共模抑制比(10kHz):60dB。
    - 共模抑制比(50Hz):85dB。
    - 物理尺寸:
    - 外形尺寸:21.5 mm x 18.0 mm x 16.3 mm。

    产品特点和优势


    1. 高保真性能:Z21807E 在宽广的频率范围内表现出色,具有极低的总谐波失真和出色的共模抑制比。
    2. 多功能性:通过次级绕组的并联和接地屏蔽设计,能够满足多样化的音频应用需求。
    3. 可靠性强:采用优质材料制造,确保长期稳定运行。
    4. 易于集成:紧凑的设计使其适合多种设备安装空间有限的应用场景。

    应用案例和使用建议


    Z21807E 广泛应用于专业音频设备中,如调音台、功放、音频接口等。在实际使用中,建议如下:
    - 接线方式:确保次级绕组正确并联并适当接地以提高性能。
    - 负载匹配:根据手册推荐的最佳负载条件设置设备,以最大化设备性能。
    - 屏蔽管理:使用铜箔作为屏蔽层,有效减少外部干扰对信号质量的影响。

    兼容性和支持


    Z21807E 可与其他标准音频设备无缝对接,广泛兼容各种专业音频系统。制造商提供全面的技术支持和售后服务,包括产品培训和技术文档下载。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号失真严重 | 检查负载是否符合推荐值;调整屏蔽层接地情况。 |
    | 设备发热明显 | 确保设备周围有足够的通风;降低输入功率。 |
    | 共模干扰显著增加 | 确认屏蔽层正确接地;检查电缆布局是否合理。 |

    总结和推荐


    Z21807E 音频变压器以其出色的性能和可靠性在市场上占据重要地位。对于需要高性能音频信号传输的专业领域,它是一个值得信赖的选择。强烈推荐此产品给需要在音频设备中实现高效信号隔离和阻抗匹配的用户。
    如果您正在寻找一款兼顾质量和成本效益的音频变压器,Z21807E 绝对是一个明智的选择!

Z21807E参数

参数
变压器类型 -
额定功率 -
匝数比 1:0.5:0.5
频率范围 -
初级电压 -
电感值 -
次级电压 -
长*宽*高 21.5mm*16.3mm*18mm
安装方式 通孔安装

Z21807E厂商介绍

Oxford Electrical Products(OEP)是一家专门从事电气产品制造和分销的公司。它主要提供以下几类产品:

1. 电缆和电线:OEP提供各种类型的电缆和电线,包括同轴电缆、光纤电缆、电源电缆等,广泛应用于通信、电力传输和数据传输等领域。

2. 连接器:OEP生产和销售各种连接器,包括射频连接器、电源连接器、数据连接器等,广泛应用于通信、电子设备和工业自动化等领域。

3. 电缆组件:OEP提供定制化的电缆组件,包括同轴电缆组件、电源电缆组件等,满足客户的特定需求。

4. 电气配件:OEP提供各种电气配件,包括电缆接头、电缆夹、电缆标签等,用于电缆管理和维护。

OEP的优势在于:

1. 产品质量:OEP注重产品质量,提供符合国际标准的电缆和电气产品。

2. 定制化服务:OEP提供定制化的电缆组件和电气配件,满足客户的特定需求。

3. 快速响应:OEP拥有强大的供应链和物流系统,能够快速响应客户的需求。

4. 技术支持:OEP提供专业的技术支持,帮助客户解决技术问题。

Z21807E数据手册

厂牌 PDF简要描述 下载
OXFORD ELECTRICAL PRODUCTS 其他变压器 OXFORD ELECTRICAL PRODUCTS Z21807E Z21807E数据手册

Z21807E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 202.0517
50+ ¥ 191.9395
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 202.05
