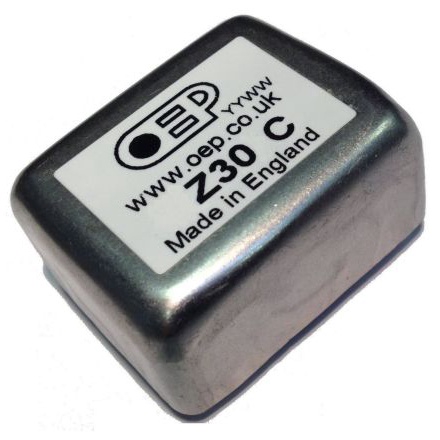

Z30A11C

产品分类: 其他变压器
产品描述: OEP 音频变压器, 初级阻抗 150 Ω, 600 Ω, 最小工作频率 20Hz, 匝数比 1+1:2+2
供应商型号: 1237233
供应商: 海外现货
标准整包数: 1
OXFORD ELECTRICAL PRODUCTS 其他变压器 Z30A11C

Z30A11C概述


    产品简介


    Z30A11C 变压器是一款高性能音频变压器,主要用于音频信号传输和隔离。它支持从初级到次级的各种绕组比(1+1到2+2),适用于多种音频应用场合,如音响系统、录音棚设备以及专业音频接口等。

    技术参数


    - 基本规格:质量为0.062kg,引脚直径为0.80mm,外壳尺寸公差±0.3mm。
    - 引脚布局:如图纸所示,总共有8个引脚,其中第8个引脚已移除。
    - 电气规格:
    - 比率:1+1至2+2
    - 输入阻抗:150Ω+150Ω
    - 最佳负载阻抗:600Ω+600Ω
    - 频率范围:20Hz至35kHz,±0.5dB
    - THD(总谐波失真):<1%在+20dB
    - 共模抑制比:<-60dB@10kHz
    - 初级直流电阻:±15%,15Ω+15Ω
    - 次级直流电阻:±15%,74.2Ω+74.2Ω
    - 初级标称电感:140mH+140mH,1kHz时0.27V
    - 次级标称电感:580mH+580mH,1kHz时0.27V
    - 隔离:初级对次级,2kVrms持续2秒
    - 工作温度范围:-20°C至+70°C
    - 外壳材料:穆磁金属
    - 特殊功能:配备静电屏蔽

    产品特点和优势


    Z30A11C 变压器具有多个独特功能和优势:
    - 高保真度:低THD和宽频率响应确保了音频信号的高品质传输。
    - 优良的共模抑制能力:可有效抑制噪声干扰,保证稳定的信号传输。
    - 灵活的绕组比:提供多种绕组比选择,适用于不同应用需求。
    - 高隔离度:能承受高达2kVrms的电压隔离,提高了安全性。
    - 稳定的温度适应性:能在广泛的温度范围内正常工作,适用于各种环境条件。
    - 高质量材料:采用穆磁金属外壳和内置静电屏蔽,确保了长期稳定性和耐用性。

    应用案例和使用建议


    Z30A11C 变压器在多个音频应用中表现出色,例如:
    - 音响系统:提升声音清晰度和稳定性。
    - 录音棚设备:确保音频录制的高质量。
    - 专业音频接口:提供卓越的信号传输性能。
    使用建议:
    - 在接线过程中,确保正确连接各个引脚,特别是需要特别注意静电屏蔽和接地连接。
    - 根据具体的应用要求选择合适的绕组比,以获得最佳效果。
    - 确保工作环境温度在-20°C至+70°C之间,以避免性能下降。

    兼容性和支持


    Z30A11C 变压器与市场上大多数标准音频设备兼容。制造商提供详尽的技术支持和维护服务,包括产品文档、技术咨询和技术培训。

    常见问题与解决方案


    1. 问题:音频信号传输不稳定。
    - 解决方案:检查连接是否牢固,确认引脚连接无误;确保静电屏蔽接地良好。

    2. 问题:THD值偏高。
    - 解决方案:检查工作温度是否超出工作范围;检查信号源和负载阻抗是否符合规格。

    总结和推荐


    Z30A11C 变压器是一款高性能的音频变压器,具备高保真度、优良的共模抑制能力和灵活的绕组比配置,非常适合各类音频应用。其坚固的设计和广泛的工作温度范围使其成为可靠的选择。我们强烈推荐在需要高保真音频信号传输的应用中使用这款产品。

Z30A11C参数

参数
匝数比 1+1:2+2
频率范围 -
初级电压 -
电感值 -
次级电压 -
变压器类型 -
额定功率 -
长*宽*高 36mm*30mm*16mm
