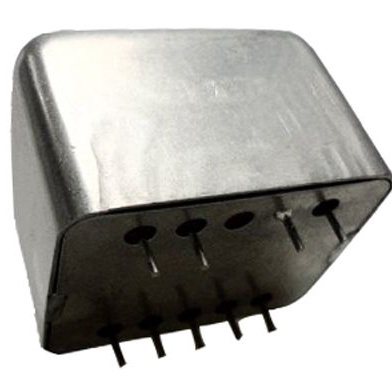

J30A14C

产品分类: 其他变压器
产品描述: OEP 音频变压器, 初级阻抗 200 Ω, 800 Ω, 最小工作频率 10Hz, 匝数比 1+1:3.5+3.5
供应商型号: 1237216
供应商: 海外现货
标准整包数: 1
OXFORD ELECTRICAL PRODUCTS 其他变压器 J30A14C

J30A14C概述

    J30A14C 互感器产品介绍

    产品简介


    J30A14C 是一款具有高精度和低噪声特性的互感器,广泛应用于音频和电信设备中。这款互感器设计用于提供电压和电流转换,并通过电磁感应实现信号传输。它特别适用于麦克风输入(200Ω 至 10kΩ)、直接插入盒(D.I. 盒)等领域,具有优良的隔离能力和低失真表现。

    技术参数


    - 外形尺寸: 总体高度:25.5mm,总体宽度:20mm,质量:0.11kg
    - 引脚直径: 0.80mm
    - 温度范围: -20°C 至 +70°C
    - 匝比: 1:1 至 3.5:3.5
    - 源阻抗: 每个绕组 200Ω
    - 频率响应:
    - 10Hz 至 50kHz: ±0.44dB
    - 50Hz 至 50kHz: ±0.12dB
    - 总谐波失真 (THD):
    - 50Hz 下: 0.01% (0dBm)
    - 共模抑制比 (CMRR): 10kHz 下 >60dB
    - 初级直流电阻 (总): 118Ω ±15%
    - 次级直流电阻 (总): 1384Ω ±15%
    - 初级标称电感: 1H @ 1kHz, 0.10V
    - 初级漏电感: 1.85mH (初次级绕组串联,次级开路)
    - 层间电容:
    - 初级到屏蔽层: 150pF
    - 次级到屏蔽层: 145pF
    - 初级到次级: 75pF
    - 安装方式: 配备静电屏蔽层和铜带屏蔽层,以减少磁场干扰
    - 核心材料: 镍铁合金屏蔽罐,可减少电磁噪声高达 30dB

    产品特点和优势


    J30A14C 具有以下独特功能和优势:
    - 低失真: 采用镍铁合金芯,确保极低的信号失真,尤其适合要求高的音频设备。
    - 隔离性: 具有出色的电气隔离能力,能有效避免电气噪声的传递。
    - 宽频率响应: 在广泛的频率范围内表现出色,适用于多种应用场景。
    - 高共模抑制比: 高达 60dB 的共模抑制能力,提高了信号的质量。
    - 易于安装和使用: 小巧紧凑的设计,便于集成到各种设备中。

    应用案例和使用建议


    J30A14C 可广泛应用于各类音频和电信设备,如麦克风输入电路、直接插入盒(D.I. 盒)等。对于需要低失真和高隔离度的应用场景尤为适用。使用时,应注意正确的连接方式以充分发挥其性能。例如,在麦克风输入电路中,应保证互感器正确接地,以减少外部噪声的影响。在复杂电路中,应考虑互感器的电感和电容参数,确保其与整个电路的匹配性。

    兼容性和支持


    J30A14C 与多种标准接口兼容,适配于各种现有设备。制造商提供了全面的技术支持和服务,包括详细的用户手册、故障排除指南和技术咨询服务,以帮助用户更好地利用该产品。

    常见问题与解决方案


    - 问题: 设备开机后出现异常噪声。
    - 解决方案: 检查接地是否正确,尝试重新连接互感器,确认其位置正确无误。
    - 问题: 信号失真明显增加。
    - 解决方案: 确认互感器的工作频率在额定范围内,并检查其是否受到外界强磁场的干扰。
    - 问题: 设备工作不稳定。
    - 解决方案: 确保互感器及其连接线路没有接触不良的情况,检查是否有短路或开路现象。

    总结和推荐


    综上所述,J30A14C 互感器以其卓越的性能和广泛的应用领域成为市场上的一个有力竞争者。其低失真、高隔离度和出色的频率响应使其在音频和电信领域中具有显著的优势。强烈推荐该产品给需要高精度和可靠性的客户,无论是专业音频设备还是工业控制应用。

J30A14C参数

参数
变压器类型 -
额定功率 -
匝数比 1+1:3.5+3.5
频率范围 -
初级电压 -
电感值 -
次级电压 -
长*宽*高 36mm*30mm*25mm
安装方式 通孔安装

J30A14C厂商介绍

Oxford Electrical Products(OEP)是一家专门从事电气产品制造和分销的公司。它主要提供以下几类产品:

1. 电缆和电线:OEP提供各种类型的电缆和电线,包括同轴电缆、光纤电缆、电源电缆等,广泛应用于通信、电力传输和数据传输等领域。

2. 连接器:OEP生产和销售各种连接器,包括射频连接器、电源连接器、数据连接器等,广泛应用于通信、电子设备和工业自动化等领域。

3. 电缆组件:OEP提供定制化的电缆组件,包括同轴电缆组件、电源电缆组件等,满足客户的特定需求。

4. 电气配件:OEP提供各种电气配件,包括电缆接头、电缆夹、电缆标签等,用于电缆管理和维护。

OEP的优势在于:

1. 产品质量:OEP注重产品质量,提供符合国际标准的电缆和电气产品。

2. 定制化服务:OEP提供定制化的电缆组件和电气配件,满足客户的特定需求。

3. 快速响应:OEP拥有强大的供应链和物流系统,能够快速响应客户的需求。

4. 技术支持:OEP提供专业的技术支持,帮助客户解决技术问题。

J30A14C数据手册

厂牌 PDF简要描述 下载
OXFORD ELECTRICAL PRODUCTS 其他变压器 OXFORD ELECTRICAL PRODUCTS J30A14C J30A14C数据手册

J30A14C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 648.1863
10+ ¥ 602.9047
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
