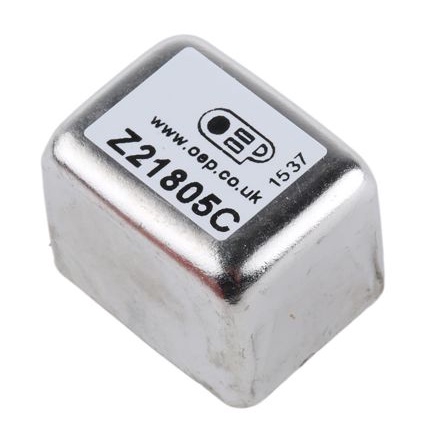

Z21805C

产品分类: 其他变压器
产品描述: OEP 音频变压器, 初级阻抗 500Ω, 最小工作频率 5Hz
供应商型号: 6676044
供应商: 海外现货
标准整包数: 1
OXFORD ELECTRICAL PRODUCTS 其他变压器 Z21805C

Z21805C概述


    产品简介


    Z21805C 型号音频变压器是一款专为高保真音频应用设计的专业电子元件。该产品主要用于麦克风输入阶段及线路级输入电路,尤其适用于低源阻抗(500-1kΩ)环境,如由LT1028运算放大器驱动的输入电路。Z21805C具有优异的频率响应特性和共模抑制比(CMRR),适合在录音棚、广播设备及专业音频系统中使用。

    技术参数


    以下为Z21805C的技术规格列表:
    | 参数 | 最小值 | 典型值 | 最大值 |
    ||
    | 初级直流电阻(Pin 2-Pin 4) | - | 24Ω | - |
    | 次级直流电阻(Pin 6-Pin 8) | - | 172Ω | - |
    | LF -3dB点(频率) | 5Hz | 37Hz | 10Hz |
    | HF -3dB点(频率) | 100kHz | 120kHz | - |
    | 最大电平(3% THD) | 30Hz | - | - |
    | THD(-10dBu, 1kHz) | 0.003% | 0.006% | - |
    | CMRR(10kHz) | 60dB | 70dB | - |
    | CMRR(50Hz) | - | - | 110dB |
    注释:
    - 额外屏蔽(Pin 5)和外壳(Pin 1)接地时,屏蔽和次级负载需为最优设置以达到最佳性能。
    - 推荐负载阻抗:22kΩ并联1nF,串联12kΩ。
    - 包括Pin编号说明,Pin 9和Pin 10无连接;Pin 3用于指示方向。

    产品特点和优势


    1. 高频带宽:Z21805C的宽频范围(<10Hz至>120kHz)确保了信号传输的精确度和清晰度。
    2. 高共模抑制比:在典型条件下可达到70dB @ 10kHz,提供卓越的噪声隔离能力。
    3. 低失真:总谐波失真(THD)低于0.006%,实现高质量音质输出。
    4. 优化设计:专为低源阻抗应用优化,特别适用于高灵敏度音频设备。
    这些特性使Z21805C在专业音频行业中脱颖而出,成为录制、混音和扩音系统的理想选择。

    应用案例和使用建议


    应用案例:
    - 麦克风前置放大器:结合NE5534运算放大器,用于实现高品质麦克风输入放大。
    - 线级输入:在电流模式主动输入电路中用于增强线级信号的传输效率。
    - 专业音频系统:适用于录音棚和现场扩声设备中的音频信号处理。
    使用建议:
    - 确保Pin 1(外壳)和Pin 5(屏蔽)均接地,以提升信号纯净度。
    - 在安装前检查接线是否正确,避免因错误连接导致性能下降。
    - 优先选择与推荐负载匹配的外部组件(如22kΩ并联1nF)。

    兼容性和支持


    Z21805C广泛兼容各类高性能音频设备,例如调音台、录音接口及专业扬声器。此外,Walters OEP Ltd. 提供详尽的产品文档和技术支持服务,包括在线资源和电话咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 音频信号失真明显 | 检查接地是否完整,调整负载阻抗到推荐值。 |
    | CMRR性能不佳 | 确认Pin 5屏蔽引脚连接正确,并避免其他干扰源。 |
    | 设备启动后LED不亮 | 检查电源电压是否稳定,确保连接无误。 |

    总结和推荐


    Z21805C音频变压器以其出色的性能参数、稳定的高频响应及卓越的共模抑制比,在音频行业中占有重要地位。其针对低源阻抗设计的独特优势使其成为专业音频系统的首选。强烈推荐此产品用于需要高精度和高质量音频信号处理的应用场景。
    如果您正在寻找一款能够满足严苛音频需求的元件,Z21805C无疑是一个可靠的选择!

Z21805C参数

参数
次级电压 -
变压器类型 -
额定功率 -
匝数比 -
频率范围 -
初级电压 -
电感值 -
长*宽*高 25mm*19.3mm*18.5mm
安装方式 贴片安装
