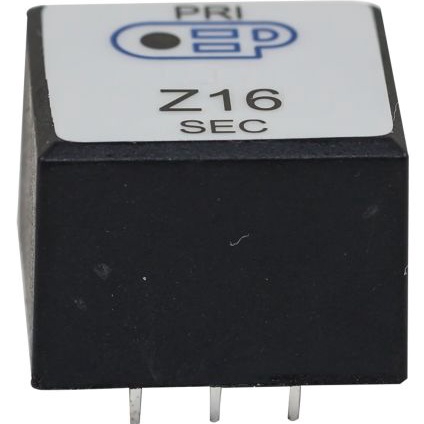

Z1680E

产品分类: 其他变压器
产品描述: OEP 音频变压器, 初级阻抗 150Ω, 最小工作频率 40Hz, 匝数比 1:1 C.T
供应商型号: 1237226
供应商: 海外现货
标准整包数: 1
OXFORD ELECTRICAL PRODUCTS 其他变压器 Z1680E

Z1680E概述


    产品简介


    Q1066是一款由OEP公司设计制造的150Ω阻抗音频变压器,型号为Z1680E。该产品具有1:1匝数比(CT),适用于多种音频设备和电路中,提供稳定的信号传输性能。主要功能包括阻抗匹配、信号隔离和相位调整。其典型应用领域包括音频放大器、音响系统、广播设备和专业音频接口等。

    技术参数


    - 阻抗:初级阻抗150Ω
    - 匝数比:1:1 CT
    - 直流电阻:
    - 初级(2-3端):29.5Ω(±15%)
    - 次级(6-4端):37.4Ω(±15%)
    - 电感量:
    - 在0.10V,1kHz时初级电感量:1.9H最小值
    - 泄漏电感量:在1kHz时,0.10V下的初级泄漏电感量为830μH(典型值)
    - 互绕电容:在20kHz时,0.1V下的互绕电容为18pF(典型值)
    - 绝缘耐压:初级到次级1kVAC,持续2秒
    - 工作温度范围:-20°C 至 +75°C
    - 存储温度范围:-40°C 至 +125°C
    - 插入损耗:源阻抗50Ω,-10dBu时,次级负载150Ω
    - 频率响应:源阻抗50Ω,-10dBu时,次级负载150Ω
    - 相位变化:源阻抗50Ω,-10dBu时,次级负载150Ω
    - 总谐波失真 (THD):源阻抗50Ω,不同电压水平下,次级负载150Ω

    产品特点和优势


    Q1066音频变压器采用1:1匝数比设计,确保了信号传输的稳定性。高精度的电感量和低泄漏电感量使得它在传输过程中几乎不会引入额外的失真。此外,其宽广的工作温度范围(-20°C 至 +75°C)和存储温度范围(-40°C 至 +125°C)使其能够在各种恶劣环境下稳定工作。该产品还具备较高的绝缘耐压等级(1kVAC,持续2秒),增强了其可靠性。这些特点使其成为音频应用中的理想选择,特别是对信号质量要求高的场合。

    应用案例和使用建议


    Q1066音频变压器广泛应用于音频放大器、音响系统、广播设备和专业音频接口等领域。在这些应用中,它可以有效地实现阻抗匹配、信号隔离和相位调整。为了确保最佳性能,建议将Q1066安装在具有足够散热空间的电路板上,以防止过热。同时,建议在设计电路时考虑电源纹波和噪声的影响,以便进一步提高信号传输的质量。

    兼容性和支持


    Q1066音频变压器在设计时充分考虑了兼容性问题,适用于大多数标准的音频接口和设备。OEP公司提供了详细的技术支持和售后服务,包括详细的安装指南和技术文档,以帮助用户正确安装和使用该产品。此外,用户还可以通过OEP公司的官方网站获得更多的技术支持和资源。

    常见问题与解决方案


    - 问题:变压器工作时出现过热现象。
    - 解决方案:检查电路板上的散热设计,确保有足够的散热空间。如果需要,可以增加散热片或采用散热风扇来改善散热效果。
    - 问题:音频信号传输过程中出现失真。
    - 解决方案:检查电源纹波和噪声的影响,确保电源的稳定性和纯净度。如果需要,可以在电源输入端添加滤波器。
    - 问题:插入损耗过高。
    - 解决方案:检查电路连接和焊点,确保焊接质量。必要时,重新焊接相关接点。

    总结和推荐


    Q1066音频变压器凭借其出色的阻抗匹配、信号隔离和相位调整能力,在音频应用中表现出色。其高精度的电感量、低泄漏电感量和宽广的工作温度范围,使其在各种环境中都能稳定运行。结合OEP公司提供的优质技术支持和售后服务,Q1066无疑是音频应用领域的优秀选择。因此,我们强烈推荐使用这款音频变压器。

Z1680E参数

参数
变压器类型 -
额定功率 2W
匝数比 -
频率范围 -
初级电压 -
电感值 -
次级电压 -
长*宽*高 18mm*18mm*15mm
安装方式 通孔安装
应用等级 工业级
