KTY82/110,235

产品分类: PTC热敏电阻
厂牌: NXP SEMICONDUCTORS
产品描述: 1KΩ SC-59,SOT-23-3,TO-236-3 贴片安装
供应商型号: 3128727
供应商: 海外现货
标准整包数: 1

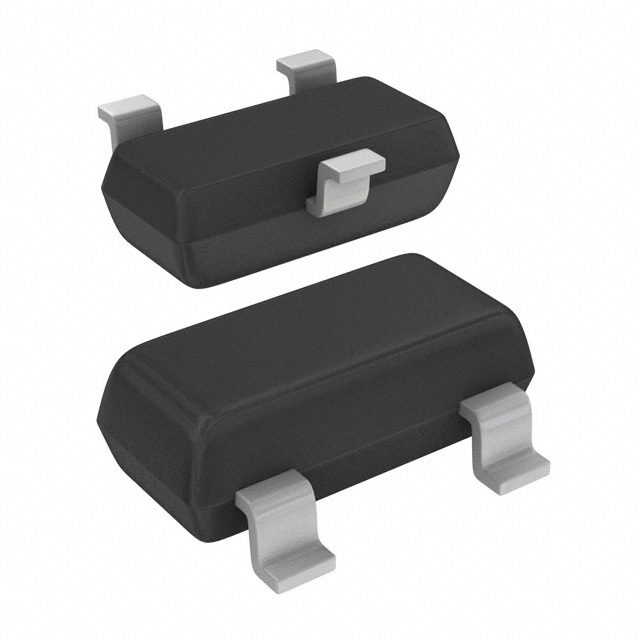

NXP SEMICONDUCTORS PTC热敏电阻 KTY82/110,235

KTY82/110,235概述


    产品简介


    产品类型
    KTY82系列温度传感器属于硅基温度传感器,采用正温度系数电阻特性,适用于测量和控制系统。
    主要功能
    - 高精度与可靠性:确保测量数据的准确性和稳定性。
    - 长期稳定性:在长时间运行条件下依然保持良好的性能。
    - 正温度系数:具有故障安全行为,即当温度升高时电阻增加。
    - 几乎线性特性:传感器的输出与温度变化呈近乎线性的关系。
    应用领域
    广泛应用于测量系统、控制电路、汽车电子、工业自动化等领域。

    技术参数


    | 参数 | 规格范围(典型值) |

    | 工作电流 | 1 mA |
    | 传感器电阻 | KTY82/110: 990 - 1010 Ω |
    KTY82/120: 980 - 1020 Ω |
    KTY82/121: 980 - 1000 Ω |
    KTY82/122: 1000 - 1020 Ω |
    KTY82/150: 950 - 1050 Ω |
    KTY82/151: 950 - 1000 Ω |
    KTY82/210: 1980 - 2020 Ω |
    KTY82/220: 1960 - 2040 Ω |
    KTY82/221: 1960 - 2000 Ω |
    KTY82/222: 2000 - 2040 Ω |
    KTY82/250: 1900 - 2100 Ω |
    KTY82/251: 1900 - 2000 Ω |
    KTY82/252: 2000 - 2100 Ω |
    | 温度系数 | -0.79% / K |
    | 电阻比(100°C/25°C) | 1.676 - 1.716 |
    | 电阻比(-55°C/25°C) | 0.480 - 0.500 |
    | 温度误差(±) | 见各型号表格 |
    | 热时间常数 | 静止空气:7- s;静止液体:1- s;流动液体:0.5- s |

    产品特点和优势


    1. 高精度和可靠性:确保在不同环境下的精确度。
    2. 长期稳定性:长时间内仍能保持性能不变。
    3. 正温度系数:具有故障安全行为,有助于保护系统。
    4. 几乎线性特性:输出与温度呈几乎线性关系,简化了计算和应用。
    这些特点使其在各种复杂的应用环境中表现出色,是市场上具有竞争力的产品。

    应用案例和使用建议


    应用案例
    - 测量系统:用于需要高精度温度测量的应用场合。
    - 控制电路:可集成于控制系统中,用于实时温度监控。
    使用建议
    - 在高于100°C的工作温度下,建议使用1 mA的电流以保持较低的温度误差。
    - 操作过程中应注意避免静电放电(ESD),以防传感器损坏。

    兼容性和支持


    - 封装类型:塑料表面贴装器件(SMD)SOT23。
    - 兼容性:与标准的PCB焊接工艺兼容,如回流焊和波峰焊。
    - 支持和服务:NXP Semiconductors提供了详细的技术文档和应用指南,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度误差偏大 | 确保操作电流为1 mA,且温度范围符合技术规范。 |
    | ESD导致传感器损坏 | 正确处理传感器,避免静电放电,建议使用防静电手环。 |

    总结和推荐


    综合评估
    KTY82系列温度传感器以其高精度、可靠性和易于集成的优点,在众多应用场景中表现出色。其几乎线性的特性使其在多种测量系统中都能稳定工作。
    推荐使用
    鉴于其优良的性能和广泛的应用范围,强烈推荐使用KTY82系列温度传感器,尤其是在要求高精度和稳定性的应用中。

KTY82/110,235参数

参数
25℃时的电阻值 1KΩ
精度 -
额定功率 -
3mm(Max)
1.4mm(Max)
1mm(Max)
通用封装 SC-59,SOT-23-3,TO-236-3
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

KTY82/110,235厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

KTY82/110,235数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS PTC热敏电阻 NXP SEMICONDUCTORS KTY82/110,235 KTY82/110,235数据手册

KTY82/110,235封装设计

查看详情并下载
Symbol
Footprint
3D Model
