首页  >  产品百科  >  TDF8546J/N2ZU

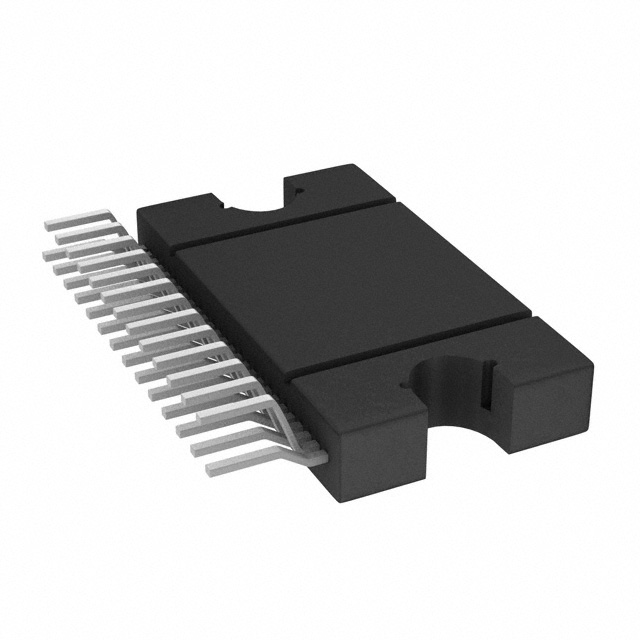

TDF8546J/N2ZU

产品分类: 多媒体放大器
厂牌: NXP SEMICONDUCTORS
产品描述: 0.01%@ 4Ω @ 12W 4-Channel (Quad) 6V 25*4 @ 4Ω 18V 4Ω AB 类 DBS-27 通孔安装
供应商型号: QNI-TDF8546J/N2ZU
供应商: NXP直供
标准整包数: 456
NXP SEMICONDUCTORS 多媒体放大器 TDF8546J/N2ZU

TDF8546J/N2ZU概述

    # TDF8546 I²C-Bus Controlled 4 × 45W Best Efficiency Amplifier

    1. 产品简介


    基本描述
    TDF8546是一款新一代互补四通道桥接负载(Bridge-Tied Load, BTL)音频功率放大器,专为汽车应用设计。其采用先进的I²C总线控制诊断功能,包括启动诊断,能够在低至6V的电池电压下保持正常运行,适合启停式汽车应用。此放大器通过创新的最佳效率模式显著降低了开关失真,并利用四个通道的音频信息来减少功耗。
    主要功能与应用领域
    - 最佳效率模式:通过创新专利开关技术降低功耗,减少功耗达65%以上。
    - 支持多种负载类型:能够驱动2Ω和4Ω负载。
    - 诊断功能:包含短路、断路检测以及过压保护功能。
    - 广泛的应用领域:适用于车载音响系统、后视娱乐系统及多媒体应用。

    2. 技术参数


    | 参数名称 | 规格范围 | 单位 |
    |
    | 工作电压范围 | 6~18V | V |
    | 静态电流(无负载) | 260~350mA | mA |
    | 输出功率 | 37~45W | W |
    | 总谐波失真(THD) | 0.01%~0.1% | % |
    | 温度范围 | -40℃~+150℃ | ℃ |
    | 热阻(Junction-to-Ambient) | 40K/W | K/W |

    3. 产品特点和优势


    - 节能环保:采用最佳效率模式,大幅降低功耗。
    - 高可靠性:具备独立的四通道隔离设计,避免通道间干扰。
    - 灵活的I²C接口:支持多种编程地址设置,适应不同应用场景。
    - 全面的诊断能力:提供负载检测、过压预警及温度监控等功能。

    4. 应用案例和使用建议


    应用案例
    - 车载音响系统:通过其高效的能量转换和低失真输出,为驾驶者提供优质的听觉体验。
    - 后座娱乐系统:支持多通道音频播放,满足家庭娱乐需求。
    使用建议
    - 在选择电源时需确保电压稳定,避免电压波动对系统的影响。
    - 结合具体的应用场景合理配置增益值以达到最佳效果。

    5. 兼容性和支持


    兼容性
    - 支持与多种主流微控制器的I²C总线连接,易于集成到现有系统中。
    - 适用于各类汽车级组件标准。
    支持服务
    - 提供详尽的技术文档和支持,帮助开发者快速上手。
    - 定期更新固件以修复已知问题并提升性能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出功率不足 | 检查电源电压是否达到要求,调整增益设置。 |
    | 设备过热 | 确保良好的散热条件,检查负载状态。 |
    | 噪声干扰 | 检查接地情况,确保信号线屏蔽良好。 |

    7. 总结和推荐


    综合评价
    TDF8546以其卓越的能效比、出色的音质表现及丰富的功能特性,在汽车电子领域展现了强大的竞争力。无论是从技术规格还是实际应用来看,它都是一款值得信赖的产品。
    推荐意见
    我们强烈推荐TDF8546作为汽车音响及其他音频处理系统的理想选择。它的高效节能特性不仅降低了整体能耗,还大大提升了用户体验,特别是在需要高性能音频输出的应用场景中表现尤为突出。

TDF8546J/N2ZU参数

参数
放大器类型 AB 类
最大输出功率 25*4 @ 4Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 18V
最小工作供电电压 6V
THD + 噪声 0.01%@ 4Ω @ 12W
输出类型 4-Channel (Quad)
29.2mm(Max)
4.65mm(Max)
15.9mm(Max)
通用封装 DBS-27
安装方式 通孔安装
零件状态 停产
包装方式 管装

TDF8546J/N2ZU厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

TDF8546J/N2ZU数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 多媒体放大器 NXP SEMICONDUCTORS TDF8546J/N2ZU TDF8546J/N2ZU数据手册
