BZX84-B43,215

产品分类: 齐纳(稳压)二极管
厂牌: NXP SEMICONDUCTORS
产品描述: 50nA 43V 150Ω 250W SOT-23 贴片安装
供应商型号: CY-BZX84-B43,215
供应商: Avnet
标准整包数: 1

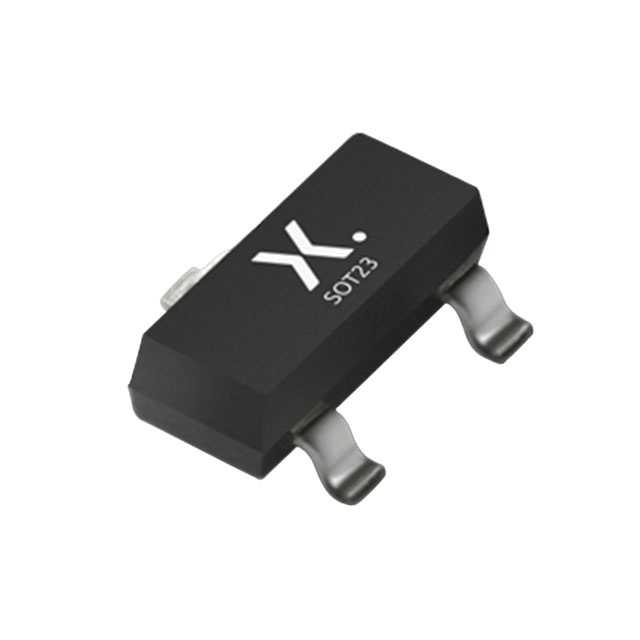

NXP SEMICONDUCTORS 齐纳(稳压)二极管 BZX84-B43,215

BZX84-B43,215概述

    BZX84系列稳压二极管技术手册

    1. 产品简介


    BZX84系列稳压二极管是一款小型SOT23(TO-236AB)封装的表面贴装器件(SMD),具有低功耗特性。这些二极管可在标准化的E24 ±1%(BZX84-A)、±2%(BZX84-B)和约±5%(BZX84-C)容差范围内工作,提供37种不同的击穿电压,标称工作电压范围从2.4V到75V。该系列产品广泛应用于一般调节功能。

    2. 技术参数


    - 总功耗: ≤ 250 mW
    - 工作电压范围: 标称2.4V至75V(E24范围)
    - 容差系列: ±1%, ±2%和约±5%
    - 非重复峰值反向功耗: ≤ 40 W
    - 引脚配置:
    - 引脚1: 阳极(Anode)
    - 引脚2: 未连接(Not Connected)
    - 引脚3: 阴极(Cathode)
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | VF | 正向电压 | IF=10 mA | - | - | 0.9 | V |
    | Ptot | 总功耗 | Tamb≤25°C | - | - | 250 | mW |

    3. 产品特点和优势


    - 高精度容差:±1%,±2%,和约±5%
    - 高可靠性:通过AEC-Q101认证,适用于汽车应用
    - 广泛的应用范围:从2.4V到75V的广泛应用
    - 低功耗设计:总功耗仅为250 mW

    4. 应用案例和使用建议


    BZX84系列稳压二极管广泛应用于各种电源管理电路,特别是在需要精确电压调节的应用场合,如LED驱动器、开关电源和车载电子设备中。使用时建议选择合适的击穿电压和容差,确保在特定工作条件下能够稳定运行。
    例如,在设计一个LED驱动器时,可以根据所需的输出电压选择合适的BZX84型号。在焊接时应遵循推荐的焊接方法,以确保良好的电气连接和热稳定性。

    5. 兼容性和支持


    BZX84系列稳压二极管与常见的FR4印刷电路板兼容,适用于标准的锡镀铜单面布线。制造商提供了详细的技术文档和支持服务,以帮助用户顺利集成到他们的设计中。

    6. 常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决办法: 确保焊接质量良好,并且选择合适的型号以适应所需的电压范围。

    - 问题2: 温度系数导致输出电压漂移。
    - 解决办法: 选用具有较小温度系数的型号,并在设计中考虑温度补偿措施。

    7. 总结和推荐


    综上所述,BZX84系列稳压二极管以其高精度、可靠性以及广泛的应用范围,在电子设备的设计中具有很高的价值。推荐用户根据具体的应用需求选择合适的型号,并在设计过程中遵循制造商的建议,以确保最佳性能和稳定性。

BZX84-B43,215参数

参数
Ir - 反向电流 50nA
最大齐纳阻抗 150Ω
电压容差 -
最大功率耗散 250W
标称齐纳电压 43V
配置 -
最大功率 250mW
3mm(Max)
1.4mm(Max)
1mm(Max)
通用封装 SOT-23
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

BZX84-B43,215厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BZX84-B43,215数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 齐纳(稳压)二极管 NXP SEMICONDUCTORS BZX84-B43,215 BZX84-B43,215数据手册

BZX84-B43,215封装设计

查看详情并下载
Symbol
Footprint
3D Model
