BZV90-C10,115

产品分类: 齐纳(稳压)二极管
厂牌: NXP SEMICONDUCTORS
产品描述: 10V 20Ω SOT-223 贴片安装
供应商型号: CY-BZV90-C10,115
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 齐纳(稳压)二极管 BZV90-C10,115

BZV90-C10,115概述

    BZV90系列电压调节二极管

    产品简介


    BZV90系列电压调节二极管是一种中功率电压调节二极管,采用SOT223塑料表面贴装封装,具有良好的热传递性能。这些二极管适用于一般调节功能,在汽车、工业、计算、消费电子和可穿戴应用市场上广泛应用。

    技术参数


    | 参数 | 值 |

    | 总耗散功率 | 最大1500 mW |
    | 工作电压范围 | 2.4 V 至 75 V |
    | 非重复峰值反向功率耗散 | 最大40 W |
    | 连续正向电流 | 最大400 mA |
    | 非重复峰值反向电流 | 视型号而定 |
    | 存储温度范围 | -65°C 至 +150°C |
    | 结温 | 最大150°C |

    产品特点和优势


    - 总功率耗散高:最大可达1500 mW,适合需要较大功耗的应用。
    - 宽工作电压范围:2.4 V 至 75 V,适应不同应用需求。
    - 高可靠性:非重复峰值反向功率耗散达40 W,保证长时间稳定运行。
    - 多种型号选择:提供多种不同的工作电压,适用于不同的应用场景。

    应用案例和使用建议


    应用案例:
    - 电源管理电路中的稳压功能。
    - 各种电子设备中的过压保护。
    使用建议:
    - 确保正确安装和散热,以避免过热。
    - 根据具体应用选择合适的型号,确保其工作电压和电流在规定范围内。

    兼容性和支持


    BZV90系列电压调节二极管与大多数标准电子元件兼容。如需更多技术支持,可通过邮件联系最近的销售办公室。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热现象 | 检查散热措施是否到位,必要时增加散热片。 |
    | 工作不稳定 | 确认工作电压和电流符合要求,重新检查接线。 |
    | 反向电流过大 | 检查外部电路设计,避免电流过高。 |

    总结和推荐


    BZV90系列电压调节二极管具有高功率耗散能力和宽工作电压范围,非常适合在高功耗和不同电压环境下使用。其高可靠性、多样化的型号选择使其在市场上具有较强的竞争力。推荐在需要稳压功能和过压保护的电子设备中使用BZV90系列电压调节二极管。

BZV90-C10,115参数

参数
电压容差 -
最大功率耗散 -
标称齐纳电压 10V
配置 -
最大功率 1.5W
Ir - 反向电流 -
最大齐纳阻抗 20Ω

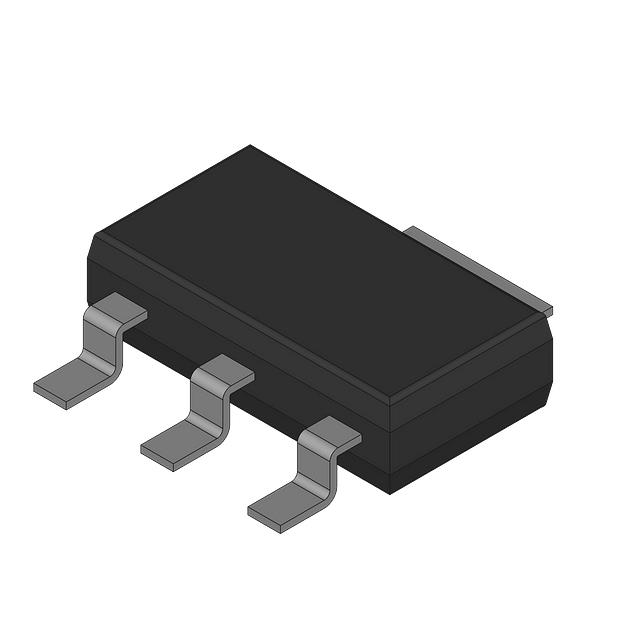

通用封装 SOT-223
安装方式 贴片安装
包装方式 散装

BZV90-C10,115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

BZV90-C10,115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 齐纳(稳压)二极管 NXP SEMICONDUCTORS BZV90-C10,115 BZV90-C10,115数据手册

BZV90-C10,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1356 ¥ 1.167
1000+ $ 0.1318 ¥ 1.1135
5000+ $ 0.1318 ¥ 1.1135
库存: 3829
起订量: 857 增量: 1
交货地:
最小起订量为:500
合计: ¥ 583.5
直接购买
加入购物车
