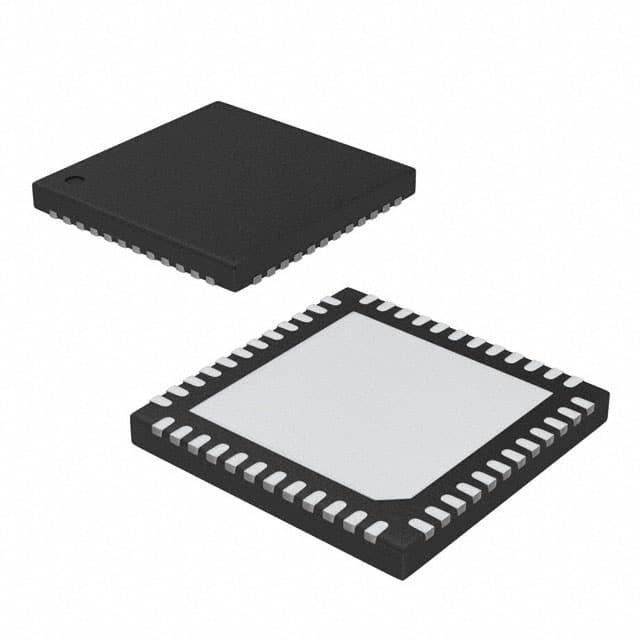

NAU83P20YG

产品分类: 多媒体放大器
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 2 Channel(Stereo) 8V 20*2 @ 8Ω 24V D 类 QFN-48 贴片安装
供应商型号: ZT-NAU83P20YG
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 多媒体放大器 NAU83P20YG

NAU83P20YG概述

    # NAU83P20 数据手册:20W立体声Class-D音频放大器

    产品简介


    基本介绍
    NAU83P20是一款单电源、高效率、20W立体声Class-D音频功率放大器,专为驱动桥接式扬声器设计。它可以从8V到24V的单VDD电源供电,具备欠压保护、过电流保护和过温检测功能。NAU83P20采用QFN 48封装形式,非常适合于LCD电视、电视音响棒、车载音响系统、便携式媒体播放器(如“Boom Box”)以及家庭娱乐系统等应用场景。
    主要功能
    - 功率输出:每通道20W(8欧姆负载下)
    - 典型效率:高达90%
    - 信噪比:105dB
    - 拥有斜率控制功能
    - 集成3V LDO,用于为PWM控制器供电
    - 支持多种输出配置方式

    技术参数


    交流特性
    桥接负载配置
    - 输出功率:在8欧姆负载、THD+N=10%时,每通道18W(PVDDx=18V),9W(PVDDx=12V)
    - 总谐波失真加噪声:在THD+N=1%时,PVDDx=18V时每通道18W,PVDDx=12V时每通道8W
    - 输出噪声:50μVrms
    - 信噪比:105dB
    - 动态范围:105dB
    单端配置
    - 输出功率:在8欧姆负载、THD+N=10%时,每通道10W(PVDDx=18V),4.5W(PVDDx=12V)
    - 总谐波失真加噪声:在THD+N=1%时,PVDDx=18V时每通道9W,PVDDx=12V时每通道4W
    - 输出噪声:50μVrms
    - 信噪比:105dB
    - 动态范围:105dB
    直流特性
    - 半桥电源:8V至24V
    - 内部调节器电压:3V至24V
    - 休眠模式下的静态电流:6.5mA(无开关)
    - 输入泄漏电流:100μA(高电平输入)
    绝对最大额定值
    - 电源电压:-0.50V至25V
    - 工业操作温度:-40°C至+85°C
    - 存储温度范围:-65°C至+150°C
    - 结点温度范围:-40°C至+150°C

    产品特点和优势


    - 高效率:可达90%,减少功耗。
    - 集成保护功能:包含热过载检测、短路检测和欠压检测,确保安全可靠运行。
    - 多种输出配置:支持2通道桥接输出、4通道单端输出以及混合配置,适应多种应用需求。
    - 高信噪比:高达105dB,提供清晰无杂音的音频体验。

    应用案例和使用建议


    应用案例
    - LCD电视:适用于需要高质量音频的小型电视。
    - 电视音响棒:用于提升音响效果,改善用户体验。
    - 车载音响系统:提供强劲而稳定的音频输出。
    - 便携式媒体播放器:例如“Boom Box”,便携且具有强劲的音频表现力。
    - 家庭娱乐系统:用于家庭影院系统,提升整体音质。
    使用建议
    - 散热管理:考虑到热过载检测,需要合理安排散热措施,保证设备长时间稳定运行。
    - 电源选择:根据应用需求选择合适的电源电压,确保在8V至24V范围内稳定工作。
    - 布局考虑:合理布置电路板,减小噪声干扰,提高整体音频质量。

    兼容性和支持


    - 兼容性:NAU83P20可以与其他电子元件良好配合,适用于多种电路设计。
    - 支持和服务:制造商提供了详尽的技术文档和支持服务,包括故障排除指南和软件工具,以帮助客户更好地使用和维护该产品。

    常见问题与解决方案


    1. 过温警告信号异常
    - 解决方法:检查散热措施是否到位,必要时添加散热片或其他散热方案。

    2. 输出电流异常
    - 解决方法:检查外部负载是否超出正常范围,调整负载或更换符合规格的负载。

    3. 电源电压不足
    - 解决方法:确保输入电源电压在规定的范围内,如果电源不稳定,可考虑增加稳压器或滤波器。

    总结和推荐


    综合评估
    NAU83P20凭借其高效能、高信噪比、多样的输出配置和内置保护机制,在音频放大器市场上具有显著的优势。其广泛的应用领域和易于配置的特点使其成为众多电子设备的理想选择。
    推荐
    总体来看,NAU83P20是一款性能卓越、应用广泛的Class-D音频放大器,适合于多种消费电子产品和专业音响系统。强烈推荐给需要高性能音频解决方案的工程师和设计师。

NAU83P20YG参数

参数
最大输出功率 20*2 @ 8Ω
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 24V
最小工作供电电压 8V
THD + 噪声 -
输出类型 2 Channel(Stereo)
放大器类型 D 类
通用封装 QFN-48
安装方式 贴片安装
零件状态 在售
包装方式 托盘

NAU83P20YG数据手册
