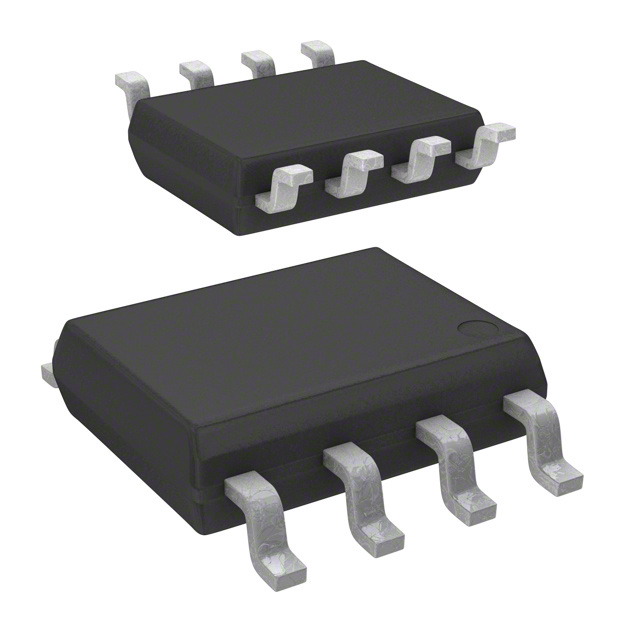

NAU8214SG

产品分类: 多媒体放大器
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 1-Channel (Mono) 2.5V 2.9*1 @ 4Ω 5.5V D 类 SOP-8 贴片安装
供应商型号: ZT-NAU8214SG
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 多媒体放大器 NAU8214SG

NAU8214SG概述

    NAU8214 2.9W Mono Filter-Free Class-D Audio Amplifier

    1. 产品简介


    NAU8214 是一款单声道高效滤波器自由Class-D音频放大器,具备可变增益放大器功能。该设备能够驱动4Ω负载产生高达2.9W的输出功率。NAU8214具有低待机电流、快速启动时间(4毫秒)和强大的最大功率限制功能,非常适合电池驱动的便携式应用。它支持单端输入或差分模式输入,并具有出色的电磁干扰(EMI)性能。此芯片封装在SOP-8包中,特别适用于智能手机、平板电脑、个人导航设备和坚固的手持计算机及双向无线电等应用。

    2. 技术参数


    NAU8214的主要技术参数如下:
    | 参数 | 符号 | 备注/条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出功率 | Pout | 负载电阻 = 4Ω+33μH, THD+N=10% | 2.9 | - | - | W |
    | 待机电流 | IQUI | VDD = 3.6V | 1.4 | - | - | mA |
    | 电源电压 | VDD | 2.5V 到 5.5V | 2.5 | - | 5.5 | V |
    | 最高温度 | Tst | 存储温度范围 | -55 | - | 150 | °C |
    | 热关断温度 | - | 150 | - | - | °C |

    3. 产品特点和优势


    - 低静态电流:NAU8214 在 3.6V 和 5V 电源电压下的典型静态电流分别为 1.4mA 和 2.7mA,有助于延长电池使用寿命。
    - 强大功率输出:在 5V 条件下,NAU8214 能够驱动 4Ω 负载输出 2.9W 功率(THD+N=10%),确保音频质量。
    - 热保护功能:当内部温度达到 150°C 时,会自动关闭输出以防止损坏,温度降至 130°C 后重新开启。
    - 短路保护:内置短路保护机制,防止电路故障导致损坏。
    - 低输出噪声:输出噪声仅为 56 µVRMS(A 加权 @3.6V),保持清晰音质。
    - 优秀的电源抑制比(PSRR):在 217Hz 下达到 82dB,减少电源波动对音频输出的影响。

    4. 应用案例和使用建议


    NAU8214 在智能手机、平板电脑和个人导航设备中广泛应用于音频播放和录音功能。例如,在智能手机中,NAU8214 可用于驱动内置扬声器或耳机,提供高质量的音频体验。在平板电脑中,可作为外置扬声器的驱动器,提高整体音频性能。在实际应用中,用户应注意以下几点:
    - 耦合电容选择:为了减少失真和提高信号质量,建议选择合适大小的耦合电容。
    - 布局考虑:合理的 PCB 布局可以有效减少电磁干扰,提高放大器的稳定性。

    5. 兼容性和支持


    NAU8214 支持多种输入模式,可以轻松与其他电子元件集成,如微控制器或传感器。厂商提供详细的技术支持文档和软件工具,以帮助用户快速上手并优化应用性能。

    6. 常见问题与解决方案


    - Q:在什么情况下输出功率会降低?
    - A:在较高温度或电源电压不足时,输出功率会受到限制,建议增加散热措施或提高电源电压。
    - Q:如何避免启动时的“咔哒”声?
    - A:启用 Click & Pop 消除功能,确保系统平稳启动。
    - Q:如何优化放大器的电磁干扰(EMI)性能?
    - A:采用合适的滤波器(如铁氧体磁珠滤波器)和优化 PCB 布局可以显著降低 EMI。

    7. 总结和推荐


    综上所述,NAU8214 2.9W 单声道滤波器自由Class-D音频放大器凭借其高效能、低功耗和出色的保护机制,成为众多便携式音频设备的理想选择。其广泛的适用性和厂商提供的支持使其在市场上具备极强的竞争优势。如果您需要一个可靠且高效的音频放大器解决方案,NAU8214 将是一个明智的选择。

NAU8214SG参数

参数
放大器类型 D 类
最大输出功率 2.9*1 @ 4Ω
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 5.5V
最小工作供电电压 2.5V
THD + 噪声 -
输出类型 1-Channel (Mono)
通用封装 SOP-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

NAU8214SG数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 多媒体放大器 NUVOTON TECHNOLOGY/台湾新唐科技 NAU8214SG NAU8214SG数据手册

NAU8214SG封装设计

查看详情并下载
Symbol
Footprint
3D Model
