NRF52811-QCAA-R7

产品分类: 蓝牙芯片
产品描述: Nordic Semiconductor SoC芯片, QFN封装, 32针
供应商型号: NRF52811-QCAA-R7
供应商: 国内现货
标准整包数: 5

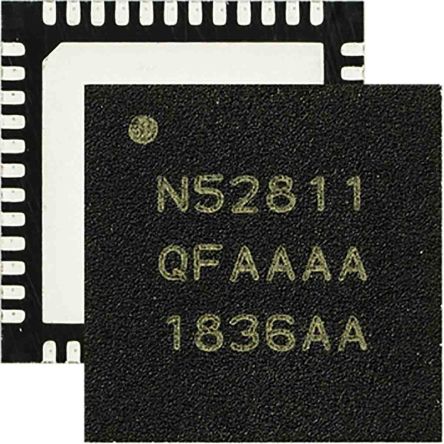

NORDIC SEMICONDUCTOR 蓝牙芯片 NRF52811-QCAA-R7

NRF52811-QCAA-R7概述

    nRF52811 SoC 技术手册

    产品简介


    nRF52811 是 Nordic Semiconductor 公司推出的蓝牙低功耗(Bluetooth® Low Energy)系统级芯片(SoC)。作为 nRF52 系列的第四个成员,它特别增加了方向查找功能(Direction Finding),提升了定位系统的精度。这款 SoC 在传输信号强度指示(RSSI)的基础上,还能根据信号的实际方向进行计算,显著提高了精度,适用于各种实时定位系统(RTLS)和资产追踪等应用。

    技术参数


    - 处理器: 64 MHz Arm® Cortex-M4
    - 内存: 192 KB Flash + 24 KB RAM
    - 无线协议: 支持蓝牙 5.3、IEEE 802.15.4、Thread、Zigbee
    - 射频性能:
    - 蓝牙 LE: 2 Mbps/1 Mbps/500 kbps/125 kbps
    - IEEE 802.15.4: 250 kbps
    - 发射功率: +4 dBm 至 -20 dBm(4 dB 步进)
    - 接收灵敏度:
    - 蓝牙 LE: -104 dBm(125 kbps)、-100 dBm(500 kbps)、-96 dBm(1 Mbps)、-94 dBm(2 Mbps)
    - IEEE 802.15.4: -101 dBm(250 kbps)
    - ANT: -94 dBm(1 Mbps)
    - 2.4 GHz: -94 dBm(1 Mbps)、-91 dBm(2 Mbps)
    - 电流消耗:
    - 射频电流:
    - DC/DC @ 3V: 7.0 mA(+4 dBm)、4.6 mA(0 dBm TX)、4.6 mA(1 Mbps RX)、5.2 mA(2 Mbps RX)
    - 系统电流:
    - DC/DC @ 3V: 0.3 µA(System OFF,无RAM保留)、0.5 µA(System OFF,全RAM保留)、0.6 µA(System ON,无RAM保留)、0.8 µA(System ON,全RAM保留)、1.1 µA(System ON,全RAM保留和RTC)

    产品特点和优势


    nRF52811 SoC 的主要优势在于其蓝牙低功耗方向查找功能,这种功能不仅可以依靠信号强度来定位,还可以通过信号的方向来确定位置,从而大大提高了定位系统的准确性和可靠性。此外,nRF52811 配备了多个数字接口(如 SPI、TWI、UART 等)和模拟接口(如 12 位 ADC 和比较器),为各种应用场景提供了强大的硬件支持。

    应用案例和使用建议


    - 实时定位系统 (RTLS): nRF52811 SoC 可以用于实时定位系统,通过角度到达(AoA)方法来精确定位标签的位置。用户可以将 SoC 设计成一个标签,然后由多个接收器(Locator)来确定标签的方向,结合位置引擎计算出标签的具体位置。
    - 资产追踪: 使用 nRF52811 SoC 可以实现对资产的精确追踪。用户可以将 SoC 安装在需要追踪的物品上,通过其强大的蓝牙 LE 功能和方向查找功能,实现对这些物品的精准定位和追踪。
    使用建议:
    - 在设计 RTLS 系统时,应考虑多个接收器的协同工作和数据处理算法,以提高定位精度。
    - 对于资产追踪应用,可以考虑使用低成本的电池供电方案,以延长设备的使用寿命。

    兼容性和支持


    nRF52811 SoC 兼容多种无线通信标准,包括蓝牙 5.3、Thread 和 Zigbee,这使其能够灵活应用于不同类型的网络架构中。Nordic Semiconductor 提供了全面的支持,包括 nRF Connect SDK,其中包含了开发所需的所有示例、库和驱动程序。此外,nRF52840 DK 开发套件可用于开发初期测试,但需要注意的是,该开发套件不支持蓝牙方向查找功能。

    常见问题与解决方案


    - 问题: 如何配置 SoC 的发射功率?
    - 解决方案: 通过 nRF Connect SDK 中的配置工具,可以轻松设置 SoC 的发射功率。按照指南进行配置即可实现所需的发射功率设置。
    - 问题: 如何优化 SoC 的电流消耗?
    - 解决方案: 通过选择合适的电源模式和关闭不必要的外围设备,可以显著降低 SoC 的电流消耗。例如,在不活动期间切换到低功耗模式,或者在不需要时禁用某些外设。

    总结和推荐


    nRF52811 SoC 在定位精度和连接能力方面表现出色,是实时定位系统和资产追踪应用的理想选择。其多样的无线协议支持、强大的硬件资源和低功耗特性使其在市场上具有很强的竞争优势。推荐开发者和技术爱好者在需要高性能蓝牙低功耗方向查找功能的应用中使用 nRF52811 SoC。
    如需更多信息,请访问:[nRF52811 产品页面](https://www.nordicsemi.com/nRF52811)

NRF52811-QCAA-R7参数

参数
最大数据速率 2Mbps
典型灵敏度 104dBm
ISM带宽 -
最小工作频率 -
范围 -
支持协议 -
接口类型 ADC,PDM,PWM,SPI,UART
最大工作供电电压 3.6V
最大工作频率 -
最小工作供电电压 1.7V
长*宽*高 5mm*5mm*850μm
通用封装 QFN-32
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NRF52811-QCAA-R7厂商介绍

Nordic Semiconductor是一家挪威的半导体公司,专注于为物联网(IoT)和无线连接市场提供低功耗、高性能的无线系统芯片(SoCs)和相关软件解决方案。公司成立于1983年,总部位于奥斯陆。

Nordic Semiconductor的主营产品主要分为以下几类:
1. 低功耗蓝牙(Bluetooth Low Energy, BLE)SoCs:适用于可穿戴设备、智能家居、医疗健康等领域。
2. 2.4 GHz无线SoCs:适用于无线音频、遥控器、无线传感器等应用。
3. ANT+和ANT协议SoCs:主要用于运动和健身追踪设备。
4. Thread和Zigbee协议SoCs:适用于智能照明、智能建筑等物联网应用。
5. 蜂窝物联网(LTE-M/NB-IoT)SoCs:适用于需要远程通信能力的物联网设备。

Nordic Semiconductor的优势在于:
1. 低功耗技术:其SoCs在业界以低功耗著称,有助于延长电池寿命。
2. 强大的开发工具和软件支持:提供全面的软件开发工具包(SDKs)和开发板,简化开发过程。
3. 灵活性和可扩展性:产品线覆盖多种无线协议,满足不同应用需求。
4. 快速上市:Nordic Semiconductor的产品和解决方案有助于客户快速将产品推向市场。

NRF52811-QCAA-R7数据手册

厂牌 PDF简要描述 下载
NORDIC SEMICONDUCTOR 蓝牙芯片 NORDIC SEMICONDUCTOR NRF52811-QCAA-R7 NRF52811-QCAA-R7数据手册

NRF52811-QCAA-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
