nRF51822-CEAA-R7

产品分类: 蓝牙芯片
产品描述: 96dBm 2.4GHz 3.6V 2.483GHz 2Mbps 2.4GHz I²C,SPI,UART 1.8V BGA 贴片安装 3.83mm*3.5mm*550μm
供应商型号: ZT-NRF51822-CEAA-R7
供应商: 海外现货
标准整包数: 1

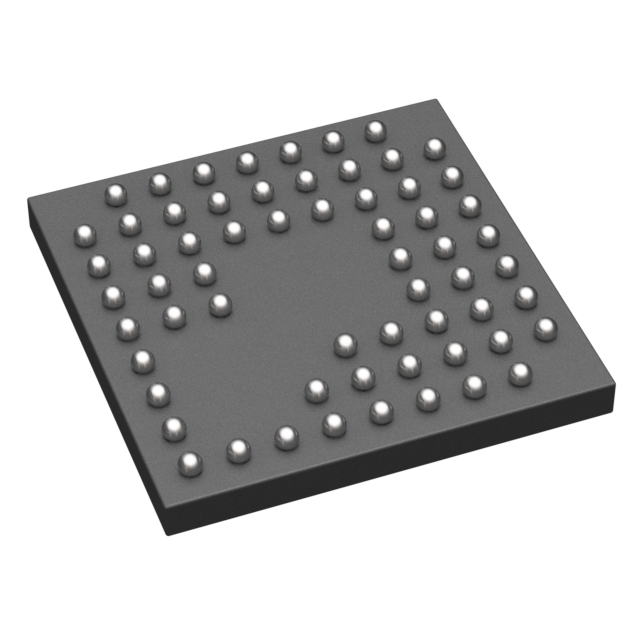

NORDIC SEMICONDUCTOR 蓝牙芯片 nRF51822-CEAA-R7

nRF51822-CEAA-R7概述

    nRF51822 Multiprotocol Bluetooth® Low Energy/2.4 GHz RF System-on-Chip

    产品简介


    nRF51822 是一款由 Nordic Semiconductor 推出的高性能、多协议蓝牙低功耗 / 2.4 GHz 射频系统级芯片 (SoC)。这款芯片不仅支持蓝牙低能耗通信,还具备广泛的无线电频率兼容性,使其适用于多种应用领域。其核心特性包括强大的处理器、高精度的模拟到数字转换器(ADC)、多个通用输入输出端口以及灵活的电源管理选项,使得它成为计算机外围设备、健康/健身传感器、远程控制玩具等多种设备的理想选择。

    技术参数


    | 参数类别 | 具体参数 |

    | 射频性能 | -93 dBm 感知灵敏度,支持 250 kbps、1 Mbps 和 2 Mbps 数据速率 |
    TX 功率:-20 dBm 至 +4 dBm(以 4 dB 步进) |
    TX 功率:-30 dBm 启动模式 |
    RX 峰值电流:13 mA,TX 峰值电流(0 dBm):10.5 mA |
    RX 峰值电流(DC/DC 模式下):9.7 mA,TX 峰值电流(0 dBm):8 mA |
    支持 RSSI(分辨率 1 dB) |
    | 处理能力 | ARM® Cortex™-M0 32 位处理器 |
    从闪存运行时的功率消耗:275 μA/MHz |
    从 RAM 运行时的功率消耗:150 μA/MHz |
    | 内存容量 | 256 KB 或 128 KB 嵌入式闪存程序存储器 |
    16 KB 或 32 KB RAM |
    | 电源管理 | 供电电压范围:1.8 V 至 3.6 V |
    使用 16 MHz RC 振荡器的唤醒时间:4.2 μs |
    休眠模式下(3 V):0.6 μA,包含 1 区域 RAM 保持的休眠模式下(3 V):1.2 μA |
    所有块处于空闲模式下的运行电流:2.6 μA(3 V) |
    | 接口与功能 | 8/9/10 位 ADC(8 个可配置通道) |
    31 个通用输入输出引脚 |
    一个 32 位和两个 16 位定时器 |
    SPI 主机/从机 |
    温度传感器 |
    I2C 兼容的两线主控(TWI) |
    UART(CTS/RTS) |
    CPU 独立的可编程外设互连(PPI) |
    AES 硬件加密 |
    实时时钟(RTC) |
    | 封装类型 | QFN48(6 x 6 mm),WLCSP(3.50 x 3.83 mm,3.83 x 3.83 mm,3.50 x 3.33 mm) |

    产品特点和优势


    - 低功耗设计:提供多种低功耗模式,能够显著延长电池寿命,非常适合于便携式和移动设备。
    - 高度集成:集成了多种外围设备,减少了外部组件的需求,简化了设计复杂度。
    - 先进的安全功能:内置硬件加密功能,为设备提供了安全保障。
    - 多协议支持:不仅支持蓝牙低能耗标准,还可以根据需要支持其他无线协议。
    - 丰富的I/O接口:31个通用I/O端口增加了系统的灵活性,适应各种不同的连接需求。

    应用案例和使用建议


    应用案例:
    - 计算机外围设备:如鼠标、键盘和触摸板,这些设备通常需要低功耗、高传输速率的特点。
    - 健康/健身传感器:可以用于监测心率、步数、血压等数据。
    - 游戏控制器:提供低延迟和高稳定性,提升玩家体验。
    使用建议:
    - 在设计低功耗设备时,利用芯片的低功耗模式来最大限度地节省能源。
    - 对于需要较高精度的数据采集应用,充分利用ADC的多通道功能。
    - 在无线通信部分,注意信号强度和干扰问题,确保最佳的通讯效果。

    兼容性和支持


    - 兼容性:nRF51822 与 nRF24L 系列具有空中兼容性,易于实现向现有产品的过渡。
    - 支持和服务:Nordic Semiconductor 提供了详尽的技术文档、开发工具以及技术支持服务,帮助开发者快速上手并解决问题。

    常见问题与解决方案


    - 问题一:设备连接不稳定
    - 解决方法:检查天线匹配网络设置,确保正确使用参考电路。

    - 问题二:低功耗模式下设备无法正常唤醒
    - 解决方法:确认电源管理和时钟源配置正确,同时检查是否有足够的电源供应。

    - 问题三:数据传输速率过低
    - 解决方法:优化代码,减少不必要的中断和任务处理,确保数据传输路径畅通无阻。

    总结和推荐


    总结:
    nRF51822 集成了一系列先进技术,包括低功耗、高精度ADC、安全加密等,使其在多种领域拥有广泛应用潜力。其易用性和灵活性为其赢得了市场的广泛认可。
    推荐:
    对于寻求高效、可靠、且易于集成的蓝牙低能耗解决方案的工程师和开发者而言,nRF51822 是一款极具吸引力的选择。无论是对于新项目的开发还是对现有设备进行升级,这款 SoC 都是一个值得信赖的伙伴。

nRF51822-CEAA-R7参数

参数
最大工作供电电压 3.6V
最大工作频率 2.483GHz
最小工作供电电压 1.8V
最大数据速率 2Mbps
支持协议 -
接口类型 I²C,SPI,UART
ISM带宽 2.4GHz
最小工作频率 2.4GHz
典型灵敏度 96dBm
范围 -
长*宽*高 3.83mm*3.5mm*550μm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

nRF51822-CEAA-R7厂商介绍

Nordic Semiconductor是一家挪威的半导体公司,专注于为物联网(IoT)和无线连接市场提供低功耗、高性能的无线系统芯片(SoCs)和相关软件解决方案。公司成立于1983年,总部位于奥斯陆。

Nordic Semiconductor的主营产品主要分为以下几类:
1. 低功耗蓝牙(Bluetooth Low Energy, BLE)SoCs:适用于可穿戴设备、智能家居、医疗健康等领域。
2. 2.4 GHz无线SoCs:适用于无线音频、遥控器、无线传感器等应用。
3. ANT+和ANT协议SoCs:主要用于运动和健身追踪设备。
4. Thread和Zigbee协议SoCs:适用于智能照明、智能建筑等物联网应用。
5. 蜂窝物联网(LTE-M/NB-IoT)SoCs:适用于需要远程通信能力的物联网设备。

Nordic Semiconductor的优势在于:
1. 低功耗技术:其SoCs在业界以低功耗著称,有助于延长电池寿命。
2. 强大的开发工具和软件支持:提供全面的软件开发工具包(SDKs)和开发板,简化开发过程。
3. 灵活性和可扩展性:产品线覆盖多种无线协议,满足不同应用需求。
4. 快速上市:Nordic Semiconductor的产品和解决方案有助于客户快速将产品推向市场。

nRF51822-CEAA-R7数据手册

厂牌 PDF简要描述 下载
NORDIC SEMICONDUCTOR 蓝牙芯片 NORDIC SEMICONDUCTOR nRF51822-CEAA-R7 nRF51822-CEAA-R7数据手册

nRF51822-CEAA-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2739 ¥ 27.9264
库存: 0
起订量: 20 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
