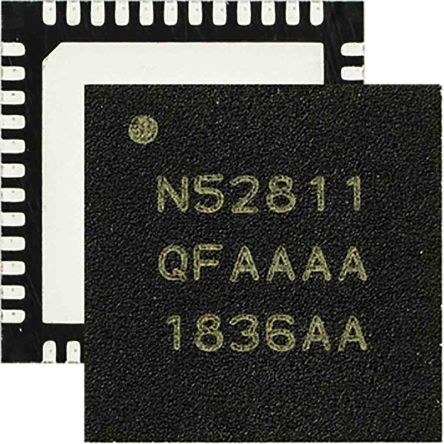

NRF52811-QFAA-R7

产品分类: 蓝牙芯片
产品描述: Nordic Semiconductor SoC芯片, QFN封装, 48针
供应商型号: 3596269
供应商: 海外现货
标准整包数: 1
NORDIC SEMICONDUCTOR 蓝牙芯片 NRF52811-QFAA-R7

NRF52811-QFAA-R7概述

    nRF52811 SoC:全方位蓝牙低功耗方向寻找系统级芯片

    1. 产品简介


    nRF52811是Nordic Semiconductor公司推出的nRF52系列中的第四款产品,专注于提供蓝牙低功耗(Bluetooth® Low Energy)方向寻找(Direction Finding)功能。方向寻找技术不仅依赖于接收信号强度指示(RSSI),还能计算信号的实际方向,从而显著提高定位精度并拓展应用领域。它支持多种无线协议,包括蓝牙5.3、802.15.4、Thread和Zigbee,适用于实时定位系统(RTLS)、物联网网关和路由器等应用。

    2. 技术参数


    - 处理器: 64 MHz Arm® Cortex-M4
    - 内存: 192 KB Flash + 24 KB RAM
    - 蓝牙5.3: 支持Long Range,+4 dBm TX功率,-96 dBm灵敏度
    - 电流消耗: TX(0 dBm)4.6 mA,RX 4.6 mA
    - 接口: 集成平衡式变压器(50Ω单端输出),支持SPI、TWI、UART、PWM、QDEC、PDM等
    - 模数转换: 12位ADC
    - 工作电压范围: 1.7-3.6 V
    - 温度传感器、看门狗定时器、随机数生成器
    - 安全特性: 128位AES CCM,ECB,AAR

    3. 产品特点和优势


    nRF52811的最大优势在于其卓越的方向寻找能力。通过角到达(AoA)和角离开(AoD)方法,可以实现精确的位置追踪。此外,它具有强大的连接性,支持多种无线标准,包括蓝牙5.3的长距离传输模式,确保较长的通信距离而无需额外成本。内置的DC-DC调节器也增强了其能效。

    4. 应用案例和使用建议


    nRF52811广泛应用于各类位置感知系统。例如,在实时定位系统(RTLS)中,它可以作为标签(TX)与接收器(RX)协同工作,通过方向确定来定位标签位置。建议开发者在设计时充分利用其多种接口选项,以便更好地集成到现有系统中。同时,由于其低功耗特性,适合电池供电的应用场景。

    5. 兼容性和支持


    nRF52811兼容广泛的无线协议,如蓝牙5.3、Thread、Zigbee等。官方开发套件nRF52840 DK虽然不直接支持方向查找,但能作为开发平台,帮助开发者更好地理解和调试产品。此外,Nordic提供的nRF Connect SDK提供了丰富的示例代码、库和驱动程序,大大简化了开发流程。

    6. 常见问题与解决方案


    - Q: nRF52811如何实现蓝牙5.3的长距离传输?
    - A: 通过支持+4 dBm的TX功率和-96 dBm的高灵敏度,加上内置的DC-DC调节器,可以有效地增加通信距离。
    - Q: nRF52811是否支持多种传感器集成?
    - A: 是的,它具备12位ADC、温度传感器和多个通用输入输出接口(GPIO),可以轻松接入多种传感器。
    - Q: 如何处理nRF52811的电流消耗问题?
    - A: 使用内部DC-DC调节器,并且合理配置系统电流消耗模式(如OFF模式下仅0.3 µA),可以有效降低功耗。

    7. 总结和推荐


    nRF52811凭借其出色的方向寻找能力和全面的无线连接支持,在众多应用中表现出色。它不仅适用于实时定位系统,还适合作为物联网网关和路由器的核心处理器。鉴于其丰富的文档和强大的开发工具支持,强烈推荐给那些寻求高性能、低功耗、多功能的无线通信解决方案的开发者。

NRF52811-QFAA-R7参数

参数
最大工作频率 -
范围 -
支持协议 -
典型灵敏度 104dBm
最大工作供电电压 3.6V
最小工作供电电压 1.7V
接口类型 ADC,PDM,PWM,SPI,UART
ISM带宽 -
最大数据速率 2Mbps
最小工作频率 -
长*宽*高 6mm*6mm*850μm
通用封装 QFN-48
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NRF52811-QFAA-R7厂商介绍

Nordic Semiconductor是一家挪威的半导体公司,专注于为物联网(IoT)和无线连接市场提供低功耗、高性能的无线系统芯片(SoCs)和相关软件解决方案。公司成立于1983年,总部位于奥斯陆。

Nordic Semiconductor的主营产品主要分为以下几类:
1. 低功耗蓝牙(Bluetooth Low Energy, BLE)SoCs:适用于可穿戴设备、智能家居、医疗健康等领域。
2. 2.4 GHz无线SoCs:适用于无线音频、遥控器、无线传感器等应用。
3. ANT+和ANT协议SoCs:主要用于运动和健身追踪设备。
4. Thread和Zigbee协议SoCs:适用于智能照明、智能建筑等物联网应用。
5. 蜂窝物联网(LTE-M/NB-IoT)SoCs:适用于需要远程通信能力的物联网设备。

Nordic Semiconductor的优势在于:
1. 低功耗技术:其SoCs在业界以低功耗著称,有助于延长电池寿命。
2. 强大的开发工具和软件支持:提供全面的软件开发工具包(SDKs)和开发板,简化开发过程。
3. 灵活性和可扩展性:产品线覆盖多种无线协议,满足不同应用需求。
4. 快速上市:Nordic Semiconductor的产品和解决方案有助于客户快速将产品推向市场。

NRF52811-QFAA-R7数据手册

厂牌 PDF简要描述 下载
NORDIC SEMICONDUCTOR 蓝牙芯片 NORDIC SEMICONDUCTOR NRF52811-QFAA-R7 NRF52811-QFAA-R7数据手册

NRF52811-QFAA-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
