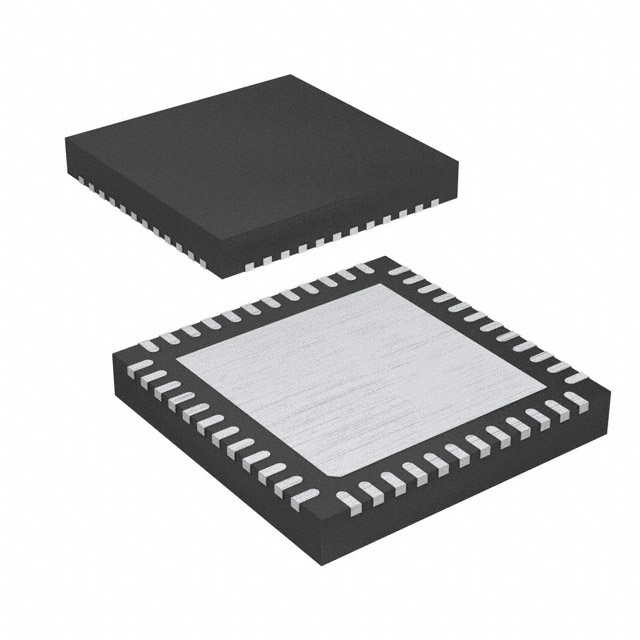

NRF51822-QFAC-R7

产品分类: 蓝牙芯片
产品描述: 96dBm 2.4GHz 3.6V 2.483GHz 2Mbps 2.4GHz I²C,SPI,UART 1.8V QFN-48 贴片安装 6mm*6mm*870μm
供应商型号: 2842309
供应商: 海外现货
标准整包数: 1
NORDIC SEMICONDUCTOR 蓝牙芯片 NRF51822-QFAC-R7

NRF51822-QFAC-R7概述

    nRF51822 技术手册综述

    产品简介


    nRF51822 是一款由 Nordic Semiconductor 推出的高性能单芯片解决方案,适用于超低功耗无线应用。它集成了多协议的2.4GHz射频收发器、ARM Cortex-M0处理器、丰富的闪存和RAM资源,同时支持蓝牙低功能(Bluetooth LE)和专有的2.4GHz协议栈。这款芯片广泛应用于蓝牙低能耗设备、可穿戴设备、智能家电等多个领域,具备高度的灵活性和兼容性。

    技术参数


    - 频率范围: 2.40000 – 2.4835GHz
    - 传输速率: 250 kbps, 1 Mbps 或 2 Mbps
    - 调制方式: GFSK
    - 输出功率: 可编程:+4dBm 到 -20dBm(4dB步长)
    - 灵敏度: 蓝牙低功耗模式下为-93dBm;250kbps模式下为-96dBm;1Mbps模式下为-90dBm;2Mbps模式下为-85dBm
    - 微控制器: 32位ARM Cortex-M0处理器
    - 程序存储: 256kB/128kB闪存
    - RAM: 32kB/16kB
    - 振荡器: 16MHz晶体振荡器、16MHzRC振荡器、32kHz晶体振荡器、32kHzRC振荡器(±250 ppm)
    - 电流消耗:
    - TX模式:LDO模式下1.8V供电时为16mA(+4dBm)、10.5mA(0dBm);DC-DC模式下3V供电时为10.5mA(+4dBm)、8.06mA(0dBm)
    - RX模式:LDO模式下为13mA(1Mbps);DC-DC模式下为9.7mA(1Mbps)
    - 硬件安全: 128位AES ECB/CCM/AAR协处理器
    - 电压调节器: LDO(1.8至3.6V),LDO旁路(1.75至1.95V),降压DC/DC(2.1至3.6V)
    - 接口: GPIO(31个可配置引脚)、硬件SPI主控、2-WIRE主控、UART、正交解调器
    - 外设: 10位ADC、随机数生成器、温度传感器、RTC、PPI(16通道)

    产品特点和优势


    - 高集成度: 集成2.4GHz射频收发器、32位ARM Cortex-M0处理器和丰富闪存/内存资源,实现了一站式解决方案。
    - 多协议支持: 支持蓝牙低功耗和2.4GHz专有协议栈,具备灵活的开发平台。
    - 高能效: 输出功率可编程,最高可达+4dBm,最低至-20dBm,具备出色的灵敏度和电源管理。
    - 强大安全性: 配备128位AES协处理器,确保数据传输的安全性。
    - 易用性: 灵活的GPIO和丰富的外设,支持多种开发需求。

    应用案例和使用建议


    - 蓝牙低能耗应用: 例如蓝牙智能手表、健康监测设备等。
    - 可穿戴设备: 包括健身手环、智能眼镜等。
    - 智能家居: 如智能遥控器、家电控制设备等。
    - 游戏控制器: 适合游戏设备的无线通信。
    - 运动健身传感器: 用于监测运动状态的传感器。
    - 医疗保健: 如血压计、血糖仪等医疗设备。
    使用建议:
    - 在设计中应充分考虑芯片的功耗管理,尤其是在电池供电的设备中。
    - 使用内置的10位ADC时,要注意其分辨率对测量精度的影响。
    - 结合PPI系统可以有效减少CPU的负担,提升系统的实时响应能力。

    兼容性和支持


    - 兼容性: 与nRF24L系列设备完全空中兼容,Pin兼容其他nRF51系列产品。
    - 软件支持: Nordic Semiconductor提供丰富的开发工具和支持文档,确保开发者能够轻松进行应用开发。
    - 固件更新: 支持OTA(Over-The-Air)固件升级,确保系统始终保持最新版本。

    常见问题与解决方案


    - Q: 如何解决信号干扰问题?
    A: 可以通过调整天线设计和增加屏蔽措施来降低干扰。
    - Q: 如何优化电源管理?
    A: 利用芯片的动态电源管理功能,合理设置各模块的工作状态,最大程度地降低功耗。
    - Q: 如何选择合适的输出功率?
    A: 根据具体应用场景和距离要求,选择合适的输出功率级别,既能满足传输需求又能保证能效。

    总结和推荐


    nRF51822 是一款卓越的超低功耗无线解决方案,凭借其强大的处理能力和丰富的功能,非常适合应用于各种需要无线通信的场景。它的多协议支持和灵活的开发平台使得它在众多竞争者中脱颖而出。无论是对于小型项目还是大规模生产,nRF51822 都是值得信赖的选择。强烈推荐此产品给需要高性能、低功耗无线解决方案的开发者和制造商。

NRF51822-QFAC-R7参数

参数
典型灵敏度 96dBm
范围 -
ISM带宽 2.4GHz
最小工作频率 2.4GHz
最大工作频率 2.483GHz
最大数据速率 2Mbps
最大工作供电电压 3.6V
支持协议 -
最小工作供电电压 1.8V
接口类型 I²C,SPI,UART
长*宽*高 6mm*6mm*870μm
通用封装 QFN-48
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

NRF51822-QFAC-R7厂商介绍

Nordic Semiconductor是一家挪威的半导体公司,专注于为物联网(IoT)和无线连接市场提供低功耗、高性能的无线系统芯片(SoCs)和相关软件解决方案。公司成立于1983年,总部位于奥斯陆。

Nordic Semiconductor的主营产品主要分为以下几类:
1. 低功耗蓝牙(Bluetooth Low Energy, BLE)SoCs:适用于可穿戴设备、智能家居、医疗健康等领域。
2. 2.4 GHz无线SoCs:适用于无线音频、遥控器、无线传感器等应用。
3. ANT+和ANT协议SoCs:主要用于运动和健身追踪设备。
4. Thread和Zigbee协议SoCs:适用于智能照明、智能建筑等物联网应用。
5. 蜂窝物联网(LTE-M/NB-IoT)SoCs:适用于需要远程通信能力的物联网设备。

Nordic Semiconductor的优势在于:
1. 低功耗技术:其SoCs在业界以低功耗著称,有助于延长电池寿命。
2. 强大的开发工具和软件支持:提供全面的软件开发工具包(SDKs)和开发板,简化开发过程。
3. 灵活性和可扩展性:产品线覆盖多种无线协议,满足不同应用需求。
4. 快速上市:Nordic Semiconductor的产品和解决方案有助于客户快速将产品推向市场。

NRF51822-QFAC-R7数据手册

厂牌 PDF简要描述 下载
NORDIC SEMICONDUCTOR 蓝牙芯片 NORDIC SEMICONDUCTOR NRF51822-QFAC-R7 NRF51822-QFAC-R7数据手册

NRF51822-QFAC-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 30.7045
10+ ¥ 29.4763
25+ ¥ 27.5112
50+ ¥ 27.5112
100+ ¥ 27.02
250+ ¥ 26.5287
500+ ¥ 26.5287
1000+ ¥ 26.5287
库存: 1416
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 30.7
