nRF52820-QDAA-R

产品分类: 蓝牙芯片
产品描述: Nordic Semiconductor 无线SoC, QFN封装, 40针, 用于蓝牙
供应商型号: NRF52820-QDAA-R
供应商: 国内现货
标准整包数: 10

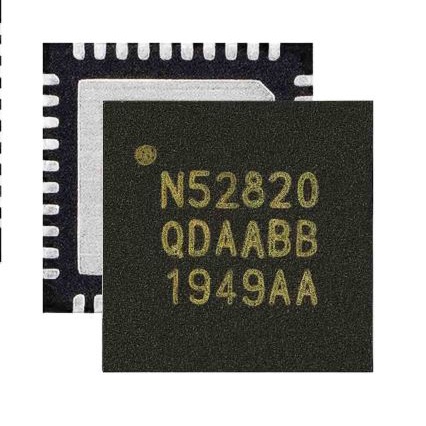

NORDIC SEMICONDUCTOR 蓝牙芯片 nRF52820-QDAA-R

nRF52820-QDAA-R概述

    nRF52820 SoC 技术手册

    产品简介


    nRF52820是一款由Nordic Semiconductor生产的系统级芯片(SoC),是其领先的nRF52系列第六款产品。它结合了蓝牙5.3无线电、IEEE 802.15.4标准的支持(如Thread和Zigbee)以及全面的数字接口,包括EasyDMA、全速USB 2.0、高速SPI等。nRF52820特别适合应用于专业照明、工业、人机界面设备、可穿戴设备、游戏、智能家居、网关以及资产追踪和实时定位系统(RTLS)等领域。

    技术参数


    - 处理器: 64 MHz Arm® Cortex-M4带浮点运算单元
    - 内存: 256 KB闪存 + 32 KB RAM
    - 性能指标: 144 CoreMark,39 CoreMark/mA
    - 安全硬件: 128位AES/ECB/CCM/AAR加速器
    - 无线协议支持: 蓝牙低功耗、蓝牙mesh、Thread、Zigbee、802.15.4、ANT、2.4 GHz专有协议
    - 空中数据速率:
    - 蓝牙低功耗: 2 Mbps/1 Mbps/125 kbps
    - 802.15.4: 250 kbps
    - 传输功率: 程序控制,范围从+8到-20 dBm,以4 dB为步长
    - 接收灵敏度:
    - 蓝牙低功耗: 在125 kbps时为-103 dBm,在1 Mbps时为-95 dBm,在2 Mbps时为-89 dBm
    - 802.15.4: 在250 kbps时为-99 dBm
    - 射频电流消耗:
    - 直流/直流,3V: +8 dBm发射功率时为14.40 mA
    - +4 dBm发射功率时为9.40 mA
    - 0 dBm发射功率时为6 mA
    - 接收时1 Mbps为4.7 mA
    - 振荡器:
    - 64 MHz来自32 MHz外部晶振或内部32 kHz晶体、RC或合成
    - 系统电流消耗:
    - 直流/直流,3V:
    - OFF模式下为0.6 μA
    - OFF模式下为1.1 μA
    - ON模式下为2.6 μA,保留全部RAM并保持实时时钟
    - 温度范围: -40°C 至 105°C
    - 供电电压范围: 1.7 V至5.5 V
    - 封装选项:
    - 5x5 mm QFN40,18个GPIO
    - 2.5x2.5 mm WLCSP,18个GPIO

    产品特点和优势


    - 多协议支持: 支持蓝牙低功耗、蓝牙mesh、Thread、Zigbee等多种无线通信协议,提供了极高的灵活性和广泛的应用范围。
    - 强大的处理能力: 配备64 MHz Arm® Cortex-M4处理器,内置浮点运算单元,能够处理复杂的数据处理任务。
    - 高可靠性: 128位AES加密硬件加速器,确保了数据传输的安全性。
    - 广泛的适用性: 温度范围从-40°C到105°C,适用于各种严苛的工业环境。
    - 易用性: 内置USB,简化了数据传输和设备固件更新(DFU)的过程。

    应用案例和使用建议


    - 专业照明: 由于其工作温度范围广泛,nRF52820非常适合用于室外或工业环境下的专业照明设备。
    - 可穿戴设备: 高传输功率(+8 dBm)使得它成为可穿戴设备的理想选择,能够提供更远距离的数据传输。
    - 智能家居: nRF52820可以作为网络处理器,配合适用的MCU,构建复杂的智能家居系统。
    使用建议:
    - 设备固件更新: 可以利用USB端口进行设备固件更新,从而简化维护过程。
    - 环境适应性: 使用前应确保设备的工作温度符合特定的应用场景。

    兼容性和支持


    - 兼容性: 与Nordic Semiconductor的其他产品如nRF52805、nRF52810、nRF52811、nRF52820、nRF52832、nRF52833、nRF52840、nRF5340等具有良好的兼容性。
    - 支持: 提供了nRF Connect SDK软件开发套件和nRF52833开发板,以支持开发者进行高效的设计和调试。

    常见问题与解决方案


    - 问题1: 设备无法连接到主机。
    - 解决方案: 检查USB线缆和电源连接,确认USB主机和设备之间的物理连接正常。
    - 问题2: 数据传输速度慢。
    - 解决方案: 确认当前工作频率设置是否正确,尝试调整天线方向或增加天线增益。
    - 问题3: 设备功耗过高。
    - 解决方案: 检查是否有未关闭的外设或接口,减少不必要的电流消耗。

    总结和推荐


    nRF52820 SoC是一款高性能、多功能的系统级芯片,具备卓越的处理能力和广泛的无线协议支持。其丰富的接口和高度集成的设计使其成为各种应用领域的理想选择。总体而言,我们强烈推荐使用nRF52820 SoC进行新一代无线设备的设计开发。

nRF52820-QDAA-R参数

参数
接口类型 GPIO,I²S,SPI,UART,USB
支持协议 -
最小工作频率 -
最大工作供电电压 5.5V
最大数据速率 2Mbps
最小工作供电电压 1.7V
最大工作频率 2.4GHz(Typ)
范围 -
ISM带宽 -
典型灵敏度 95dBm
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

nRF52820-QDAA-R厂商介绍

Nordic Semiconductor是一家挪威的半导体公司,专注于为物联网(IoT)和无线连接市场提供低功耗、高性能的无线系统芯片(SoCs)和相关软件解决方案。公司成立于1983年,总部位于奥斯陆。

Nordic Semiconductor的主营产品主要分为以下几类:
1. 低功耗蓝牙(Bluetooth Low Energy, BLE)SoCs:适用于可穿戴设备、智能家居、医疗健康等领域。
2. 2.4 GHz无线SoCs:适用于无线音频、遥控器、无线传感器等应用。
3. ANT+和ANT协议SoCs:主要用于运动和健身追踪设备。
4. Thread和Zigbee协议SoCs:适用于智能照明、智能建筑等物联网应用。
5. 蜂窝物联网(LTE-M/NB-IoT)SoCs:适用于需要远程通信能力的物联网设备。

Nordic Semiconductor的优势在于:
1. 低功耗技术:其SoCs在业界以低功耗著称,有助于延长电池寿命。
2. 强大的开发工具和软件支持:提供全面的软件开发工具包(SDKs)和开发板,简化开发过程。
3. 灵活性和可扩展性:产品线覆盖多种无线协议,满足不同应用需求。
4. 快速上市:Nordic Semiconductor的产品和解决方案有助于客户快速将产品推向市场。

nRF52820-QDAA-R数据手册

厂牌 PDF简要描述 下载
NORDIC SEMICONDUCTOR 蓝牙芯片 NORDIC SEMICONDUCTOR nRF52820-QDAA-R nRF52820-QDAA-R数据手册

nRF52820-QDAA-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
