nRF52811-CAAA-R

产品分类: 蓝牙芯片
产品描述: 104dBm 2Mbps ADC,PDM,PWM,SPI,UART QFN-32 贴片安装
供应商型号: SYE-NRF52811-CAAA-R
供应商: 海外现货
标准整包数: 1

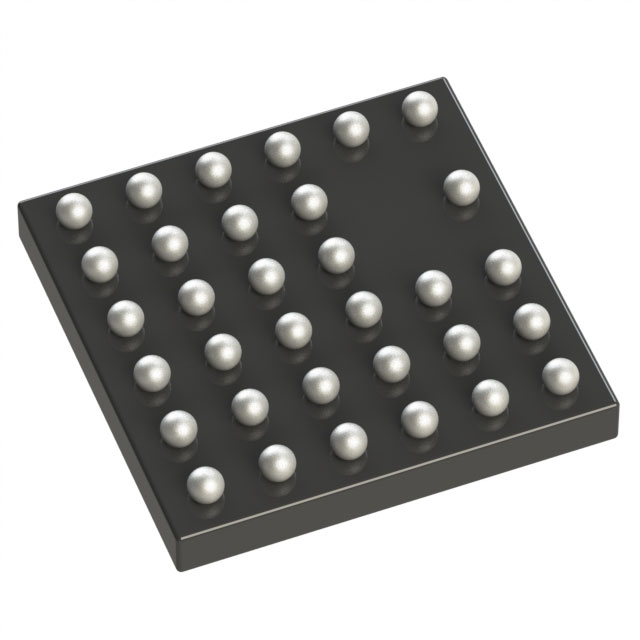

NORDIC SEMICONDUCTOR 蓝牙芯片 nRF52811-CAAA-R

nRF52811-CAAA-R概述

    nRF52811蓝牙5.1方向查找系统级芯片(SoC)产品简述

    产品简介


    nRF52811是Nordic Semiconductor公司推出的第四款nRF52系列的系统级芯片(SoC),它具备蓝牙5.1方向查找功能,能够显著提升定位精度,拓宽应用范围。这款SoC在多种通信协议的支持下,广泛应用于各类物联网设备中,包括信标、网络处理器、近程解决方案、实时定位系统、资产管理、智能家居等领域。

    技术参数


    - 协议支持: 蓝牙5.1/802.15.4/ANT/2.4 GHz专有协议
    - 微处理器: 64 MHz 32位Arm Cortex-M4
    - 内存: 192 KB闪存 + 24 KB RAM
    - 无线数据速率: 蓝牙5.1: 2 Mbps/1 Mbps/500 kbps/125 kbps
    - 发射功率: 程序控制,+4至-20 dBm,步长为4 dB
    - 灵敏度: 蓝牙5.1: -104 dBm (125 kbps) / -100 dBm (500 kbps) / -96 dBm (1 Mbps) / -94 dBm (2 Mbps)
    - 接收电流消耗: 在3V DC/DC供电下,4.6 mA(0 dBm发射)/4.6 mA(1 Mbps接收)
    - 振荡器: 外部晶振64 MHz / 内部32 kHz晶体、RC或合成器
    - 系统电流消耗: 在3V DC/DC供电下,0.3 μA(系统关闭,无RAM保持)/1.1 μA(系统开启,全RAM保持和RTC)
    - 硬件安全: 128位AES CCM、ECB、AAR
    - 数字接口: SPI主/从机、TWI主/从机、UART、PWM、QDEC、PDM
    - 模拟接口: 12位ADC,采样率为200 ksps
    - 其他外设: 3个32位定时器/计数器,2个24位实时时钟,20个PPI通道,4个GPIOTE,温度传感器,看门狗定时器,随机数生成器,电压供应范围1.7至3.6V
    - 封装选项: 6x6 QFN48(32个GPIO),5x5 QFN32(17个GPIO),2.48x2.46 WLCSP33(15个GPIO)

    产品特点和优势


    nRF52811具有以下特点和优势:
    - 低功耗: 仅需1.1 μA(系统开启,全RAM保持和RTC),0.3 μA(系统关闭,无RAM保持)
    - 高集成度: 内置DC-DC调节器,集成了平衡调节器和单端输出
    - 高可靠性: 支持全面的数字和模拟接口,包括EasyDMA功能
    - 高性能: 高达64 MHz的微处理器速度,支持多种通信协议
    - 小尺寸: 提供多种封装选项,适用于空间受限的应用场景

    应用案例和使用建议


    nRF52811在实际应用中主要用于信标、网络处理器、近程解决方案、实时定位系统、资产管理、智能家居等场景。例如,在一个实时定位系统(RTLS)中,通过AoA(到达角)技术确定标签位置。开发时建议充分考虑其低功耗和高集成度的特点,以优化设备的整体性能和成本。

    兼容性和支持


    - 兼容性: 与其他蓝牙5.x/802.15.4/Thread/Zigbee设备兼容,具有广泛的互操作性
    - 支持: 支持nRF5 SDK软件开发工具包,包括Bluetooth 5协议栈和Thread/Zigbee连接解决方案
    - 开发套件: 推荐使用nRF52840 DK开发套件作为起步,可用于nRF52811和nRF52840 SoCs的开发,但不支持蓝牙方向查找功能

    常见问题与解决方案


    - 问题1: 如何配置无线数据速率?
    - 解决方案: 参考产品手册中的“配置指南”章节,使用相应的API进行设置。
    - 问题2: 设备如何进入低功耗模式?
    - 解决方案: 调用系统的“系统进入OFF模式”函数,根据需要选择不同的RAM保持模式。
    - 问题3: 如何实现数据加密?
    - 解决方案: 利用硬件安全模块中的AES CCM、ECB、AAR功能,配置相关参数以启用数据加密。

    总结和推荐


    nRF52811是一款高性能、低功耗、多功能的SoC,非常适合应用于物联网设备中。它不仅支持最新的蓝牙5.1方向查找功能,还兼容其他多种通信协议。通过本文档,我们了解到其卓越的技术规格和广泛的应用场景。建议对成本敏感且对定位精度要求高的应用领域采用此产品。总体来说,nRF52811凭借其独特的功能和强大的市场竞争力,值得推荐。

nRF52811-CAAA-R参数

参数
典型灵敏度 104dBm
最小工作供电电压 -
ISM带宽 -
最大工作频率 -
最小工作频率 -
最大数据速率 2Mbps
支持协议 -
范围 -
最大工作供电电压 -
接口类型 ADC,PDM,PWM,SPI,UART
通用封装 QFN-32
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

nRF52811-CAAA-R厂商介绍

Nordic Semiconductor是一家挪威的半导体公司,专注于为物联网(IoT)和无线连接市场提供低功耗、高性能的无线系统芯片(SoCs)和相关软件解决方案。公司成立于1983年,总部位于奥斯陆。

Nordic Semiconductor的主营产品主要分为以下几类:
1. 低功耗蓝牙(Bluetooth Low Energy, BLE)SoCs:适用于可穿戴设备、智能家居、医疗健康等领域。
2. 2.4 GHz无线SoCs:适用于无线音频、遥控器、无线传感器等应用。
3. ANT+和ANT协议SoCs:主要用于运动和健身追踪设备。
4. Thread和Zigbee协议SoCs:适用于智能照明、智能建筑等物联网应用。
5. 蜂窝物联网(LTE-M/NB-IoT)SoCs:适用于需要远程通信能力的物联网设备。

Nordic Semiconductor的优势在于:
1. 低功耗技术:其SoCs在业界以低功耗著称,有助于延长电池寿命。
2. 强大的开发工具和软件支持:提供全面的软件开发工具包(SDKs)和开发板,简化开发过程。
3. 灵活性和可扩展性:产品线覆盖多种无线协议,满足不同应用需求。
4. 快速上市:Nordic Semiconductor的产品和解决方案有助于客户快速将产品推向市场。

nRF52811-CAAA-R数据手册

厂牌 PDF简要描述 下载
NORDIC SEMICONDUCTOR 蓝牙芯片 NORDIC SEMICONDUCTOR nRF52811-CAAA-R nRF52811-CAAA-R数据手册

nRF52811-CAAA-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.8024 ¥ 23.4841
库存: 9012
起订量: 107 增量: 7000
交货地:
最小起订量为:10
合计: ¥ 234.84
