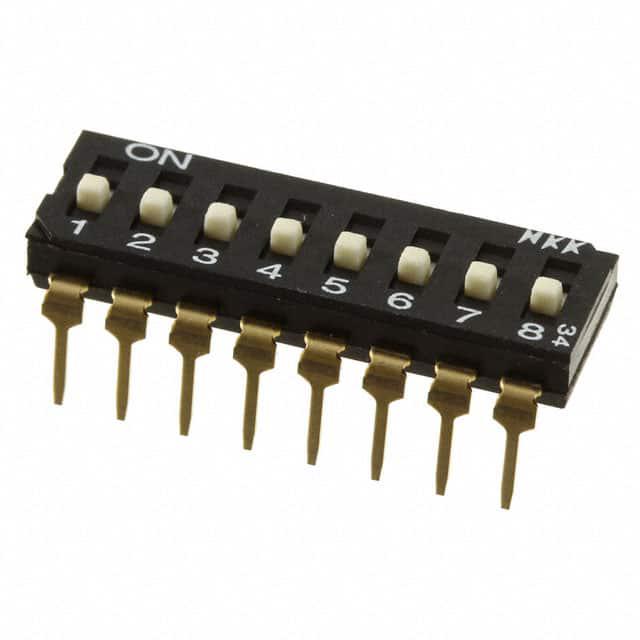

JS0108AP4

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 2000Cycles 2000Cycles 25mA DIP 通孔安装 21.26mm(长度)*4.11mm(高度)
供应商型号: ET-4137325
供应商: 海外现货
标准整包数: 1
NKK SWITCHES 拨码开关 JS0108AP4

JS0108AP4概述


    产品简介


    H系列JS01 & JS03超小型滑动及钢琴式DIP开关
    本产品由NKK公司设计制造,适用于多种应用场景,包括但不限于仪器仪表、通信设备和工业控制系统。JS01和JS03是超小型滑动式和钢琴式双列直插(DIP)开关,可为电路提供可靠的触点控制。由于其体积小、结构紧凑且性能稳定,该系列产品广泛应用于低电压、低电流电路中。

    技术参数


    - 电气容量:电阻负载条件下,额定切换电流为25mA@24V DC;非切换电流为0.1A@50V DC。
    - 接触电阻:最大为50毫欧姆。
    - 绝缘电阻:最小为100兆欧姆(在500V DC下)。
    - 耐压强度:在500V AC下持续1分钟。
    - 机械寿命:至少2000次操作。
    - 电气寿命:至少2000次操作。
    - 总行程:滑动执行机构为0.031英寸(0.8毫米),钢琴执行机构为0.114英寸(2.9毫米)。
    材料与封装
    - 执行机构:JS01采用玻璃纤维增强聚酰胺材料,JS03采用玻璃纤维增强PBT材料。
    - 盖子和基座:均为玻璃纤维增强聚酰胺(UL94V-0等级)。
    - 触点:JS01采用铍铜镀金材料,JS03采用磷青铜镀金材料。
    - 端子:JS01采用镀金黄铜材料,JS03采用镀金磷青铜材料。
    环境适应性
    - 工作温度范围:-25°C至+70°C(-13°F至+158°F)。
    - 湿度:90~95%湿度条件下,在40°C(104°F)环境下保持96小时。
    - 振动:频率范围为10~55Hz,峰值位移为1.5mm,振动方向在三个直角方向进行2小时测试。
    - 冲击:加速度为50G(490m/s²),测试在六个直角方向进行,每个方向进行5次冲击测试。

    产品特点和优势


    1. 双滑动触点机制:具有自清洁作用,提供平稳的操作和高可靠性。
    2. 金镀层触点:防止氧化和硫化效应,确保稳定的接触电阻。
    3. 自熄灭UL94V-0认证材料:提供高电弧耐受力和高绝缘电阻。
    4. 倾斜端子:确保可靠安装于PCB上,并防止焊接过程中脱落。
    5. 标准间距:符合0.100英寸(2.54毫米)PCB网格标准。

    应用案例和使用建议


    应用案例:
    该产品常用于低电压低电流电路中,如仪器仪表和通讯设备中。在这些应用场景中,可以实现精准的电路控制,同时保证长期稳定运行。
    使用建议:
    1. 正确包装与存储:开关出厂时处于关闭位置,需要在关闭状态下进行焊接操作。
    2. 清洁处理:因无过程密封,局部手动清洗时需使用酒精溶液。
    3. PCB焊接建议:推荐波峰焊接方式,并按照附录中的焊接剖面图进行操作。

    兼容性和支持


    该产品具有良好的兼容性,适用于通过孔式安装。NKK公司提供全方位的技术支持和售后服务,以确保客户能够充分利用产品功能。

    常见问题与解决方案


    1. 问题:开关出现接触不良现象。
    - 解决办法:检查触点是否受到污染或损坏,必要时更换新的开关。

    2. 问题:焊接过程中端子松动。
    - 解决办法:检查焊接剖面图并按照推荐方式进行焊接,确保焊接质量。

    总结和推荐


    总结:H系列JS01 & JS03超小型滑动及钢琴式DIP开关是一款高性能、高可靠性的小型开关,适合低电压低电流电路使用。它在设计上注重耐用性和稳定性,同时提供出色的电气性能和环境适应性。
    推荐:鉴于其优异的性能和广泛应用前景,我们强烈推荐使用这款开关。无论是用于工业控制还是消费电子产品中,都能够带来卓越的表现。

JS0108AP4参数

参数
电流额定值 25mA
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
长*宽*高 21.26mm(长度)*4.11mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装
