NDFR16H

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 20000Cycles 20000Cycles 100mA DIP 通孔安装 8.41mm(长度)*7.92mm(高度)
供应商型号: NDFR16H-ND
供应商: Digi-Key
标准整包数: 1

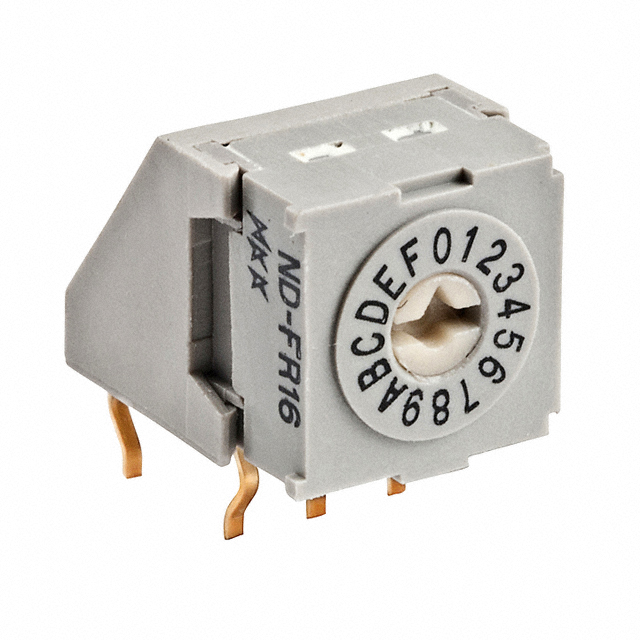

NKK SWITCHES 拨码开关 NDFR16H

NDFR16H概述

    #

    产品简介


    ND 8mm密封处理的DIP旋转开关是来自G34系列的一款高品质电子元件。该系列产品具有高可靠性及广泛应用范围,主要应用于需要精确操作和密封防护的场合。其独特之处在于通过精确的操作设计、可靠的制动机制和高级材料的应用,为用户提供了高性能的选择。

    技术参数


    主要技术规格
    - 型号: ND 8mm密封处理的DIP旋转开关系列ND (G34)
    - 供应商: www.nkkswitches.com.cn
    - 开关类型: DIP旋转开关
    性能参数
    - 电气容量(电阻性负载):
    - 开关额定值:100mA 在 5V DC
    - 非开关额定值:100mA 在 50V DC
    - 触点电阻: 电路最大80毫欧;触点最大30毫欧
    - 绝缘电阻: 1,000兆欧以上在250V DC
    - 绝缘强度: 最低250V AC至少1分钟
    - 机械寿命: 20,000次制动操作以上
    - 电气寿命: 20,000次制动操作以上
    - 操作扭矩: 0.006Nm
    - 接触时间点: 非短路(接触前先断开)
    支持的电气特性
    - 倾斜端子: 安全的印刷电路板安装和防止焊接时的移动
    - 端子间距: .100” (2.54mm)
    - 端子排列: 3乘3排列
    - 端子密封: 经过环氧树脂密封的端子
    工作环境
    - 工作温度范围: –25°C到+75°C (–13°F到+167°F)
    - 湿度: 96小时内在40°C (104°F)时,湿度90~95%
    - 振动: 1.5mm峰-峰振幅,10~55Hz频率范围,1分钟内返回;3个直角方向2小时
    - 冲击: 50G (490m/s²),6个直角方向,每个方向5次冲击

    产品特点和优势


    ND 8mm密封处理的DIP旋转开关具有多项独特的优势,使其在市场上具备显著的竞争力:
    1. 密封结构: 高度密封设计有效防止触点污染,并允许自动焊接和清洗,增强了产品的耐用性和可靠性。
    2. 高可见度图例和带箭头位置显示: 有助于准确的编码设置,避免错误操作。
    3. 制动机构: 提供便捷和可靠的切换动作,提高了操作的准确性。
    4. 弹簧加载的触点: 保证了微小功率的可靠性,适用于多种复杂的环境。
    5. 符合94V-0的UL易燃性额定参数: 使用耐热树脂制造的开关本体更加安全可靠。
    6. 环氧树脂密封的端子: 防止熔融物、溶剂和其他污染物侵入,进一步提升耐用性。

    应用案例和使用建议


    应用案例
    ND 8mm密封处理的DIP旋转开关广泛应用于需要高度可靠性和稳定性的电子系统中,如家用电器、医疗设备、通信设备等。例如,在医疗设备中,这种开关可以用于控制设备的模式切换,以确保患者的安全和治疗效果。
    使用建议
    1. 精确安装: 确保在安装过程中使用正确的焊接技术和端子定位,以避免损坏或错误操作。
    2. 清洁保养: 建议定期进行清洁和保养,以确保长时间的正常运行。
    3. 环境适应性: 在极端温度和湿度条件下使用时,需要特别注意产品的维护和保护措施。

    兼容性和支持


    该产品已通过一系列严格的测试和认证,适用于各种不同的电子系统和设备。制造商提供了详尽的技术支持和维护文档,以便用户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题: 开关操作不顺畅。
    - 解决方案: 检查安装是否正确,如有需要重新调整。
    2. 问题: 端子焊接后出现松动。
    - 解决方案: 重新焊接,并确保焊接质量。
    3. 问题: 开关在高温环境中表现不稳定。
    - 解决方案: 检查产品是否在规定的工作温度范围内使用,超出则需采取相应的散热措施。

    总结和推荐


    ND 8mm密封处理的DIP旋转开关凭借其坚固的密封设计、精确的操作特性和高度的可靠性,在市场上表现出色。该产品适合于各种需要高精度和可靠性的应用场景。强烈推荐此款产品给需要高质量电子开关的用户。

NDFR16H参数

参数
引脚总间距 -
电流额定值 100mA
电压额定值 -
电气寿命 20000Cycles
机械寿命 20000Cycles
最大交流触点电压 -
长*宽*高 8.41mm(长度)*7.92mm(高度)
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

NDFR16H厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

NDFR16H数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES NDFR16H NDFR16H数据手册

NDFR16H封装设计

查看详情并下载
Symbol
Footprint
3D Model
