首页  >  产品百科  >  FR01SC10P-S

FR01SC10P-S

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 10000Cycles 10000Cycles 100mA DIP 通孔安装 10mm(长度)*7.21mm(高度)
供应商型号: F-FR01SC10P-S
供应商: 海外现货
标准整包数: 50

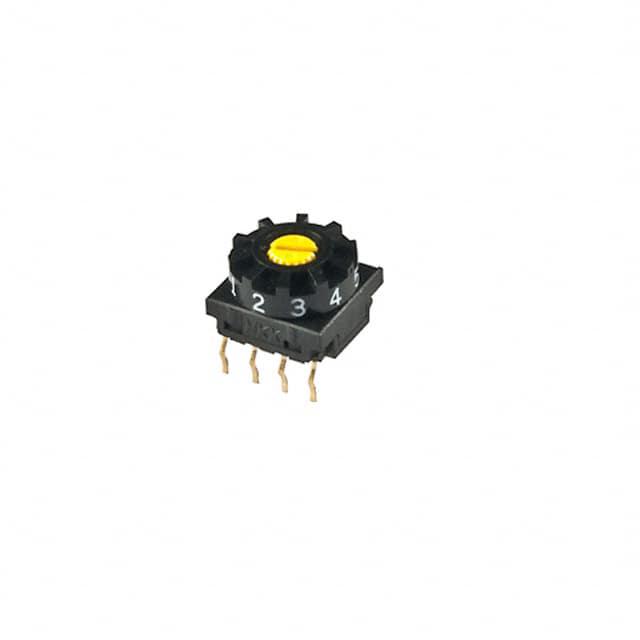

NKK SWITCHES 拨码开关 FR01SC10P-S

FR01SC10P-S概述


    产品简介


    产品类型:系列FR01 10mm DIP旋转开关(Rotaries)
    主要功能:提供精确的代码设置和高密度板载安装,适用于低电压低电流电路。
    应用领域:广泛应用于工业控制、仪器仪表、通信设备等领域。

    技术参数


    - 电气容量(电阻负载):
    - 切换额定值:5V DC时为100mA
    - 非切换额定值:50V DC时为100mA
    - 其他规格:
    - 接触电阻:最大100毫欧姆;接触点最大30毫欧姆
    - 绝缘电阻:最小1,000兆欧姆 @ 250V DC
    - 耐压强度:最小250V AC,持续1分钟
    - 机械寿命:最少10,000次切换操作
    - 电气寿命:最少10,000次切换操作
    - 扭矩:
    - 金属轴:十进制设备0.009Nm,十六进制设备0.011Nm
    - 其他类型的轴:十进制设备0.008Nm,十六进制设备0.01Nm
    - 操作温度范围:–25°C 至 +85°C(–13°F 至 +185°F)
    - 湿度:在40°C(104°F)下90~95%湿度持续240小时
    - 振动:10~55Hz频率范围,峰值振幅1.5mm,历时5分钟
    - 冲击:50G(490m/s²),沿六个方向各承受5次冲击

    产品特点和优势


    - 紧凑尺寸和低轮廓设计:允许高密度安装和紧密排列的PC板
    - 清晰标识:提供清晰可见的标识和选择,有助于准确无误的代码设置
    - 可靠的接触机制:采用金镀层接触材料,确保接触可靠性和连续性
    - 多功能安装选项:支持螺纹刀、塑料轴和表盘等不同类型的安装方式
    - 环境适应性强:可在广泛的温度和湿度范围内稳定运行,耐振动和冲击

    应用案例和使用建议


    - 应用案例:用于工业自动化设备中设定代码和控制输入,适用于各种低电压低电流电路的控制面板
    - 使用建议:为了确保最佳性能,在安装前应进行适当的清洁处理。使用过程中应注意防止过热,避免超出规定的工作温度范围。

    兼容性和支持


    - 兼容性:该系列产品可与其他符合标准的电子组件配套使用,具体兼容性需根据具体应用要求验证。
    - 支持和维护:制造商提供详细的使用手册和技术支持服务,如有需要,可通过联系厂家获取定制型号及进一步的支持服务。

    常见问题与解决方案


    - 问题:在焊接过程中接触不良。
    - 解决方案:在焊接时将开关调整到指定位置,并使用推荐的焊接方法(波峰焊接或手动焊接)。
    - 问题:无法识别正确的开关位置。
    - 解决方案:确认安装时正确对准标记(如白色线对准开关位置0),并检查编码颜色是否匹配。

    总结和推荐


    综上所述,系列FR01 10mm DIP旋转开关凭借其高精度、可靠性强和多样化的安装方式,非常适合应用于各种工业控制系统。其优良的设计和制造工艺使得其在严苛的工作环境下仍能保持稳定的性能。因此,我们强烈推荐该产品用于需要高可靠性的低电压低电流控制场合。

FR01SC10P-S参数

参数
最大交流触点电压 -
引脚总间距 -
电流额定值 100mA
电压额定值 -
电气寿命 10000Cycles
机械寿命 10000Cycles
长*宽*高 10mm(长度)*7.21mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

FR01SC10P-S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

FR01SC10P-S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES FR01SC10P-S FR01SC10P-S数据手册

FR01SC10P-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.7566 ¥ 14.8785
100+ $ 1.7409 ¥ 14.7456
150+ $ 1.7252 ¥ 14.6128
库存: 500
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 743.92
直接购买
加入购物车
