JS0204AP4-S

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) 7.62mm 2000Cycles 2000Cycles 25mA DIP 贴片安装 11.1mm(长度)*4.33mm(高度)
供应商型号: 360-3899-ND
供应商: Digi-Key
标准整包数: 1

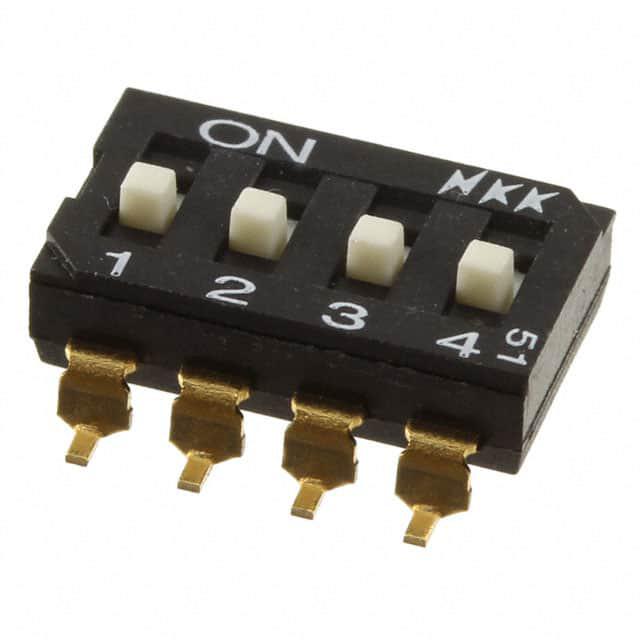

NKK SWITCHES 拨码开关 JS0204AP4-S

JS0204AP4-S概述


    产品简介


    本手册介绍的是来自H系列的JS02和JS04超小型表面贴装(SMT)和双列直插式(DIP)滑动开关。这些开关广泛应用于需要高可靠性、紧凑设计和多功能操作的各种电子设备中。JS02提供扩展式操动头,而JS04则提供齐平式操动头,能够满足不同应用需求。

    技术参数


    - 电气容量(电阻负载)
    - 切换额定值:25mA @ 24V DC
    - 非切换额定值:0.1A @ 50V DC
    - 其他额定值
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最低100兆欧姆 @ 500V DC(JS02)/100V DC(JS04)
    - 介电强度:最低500V AC 1分钟(JS02)/300V AC 1分钟(JS04)
    - 机械寿命:最小2,000次操作
    - 电气寿命:最小2,000次操作
    - 总行程:0.031英寸(0.8毫米)(JS02)/0.026英寸(0.65毫米)(JS04)

    产品特点和优势


    - 独特的双滑动接触机制:具有自清洁功能,保证了操动头动作流畅,提供高接触可靠性。
    - 金镀层接触点:防止氧化和硫化效应,保持稳定的接触电阻。
    - 采用UL94V-0认证材料:具备高弧光阻抗和高绝缘电阻。
    - 防松脱的鸥翼终端:确保可靠的PCB安装,并且能承受焊接过程中的应力。
    - 终端间距符合标准PCB网格:便于在电路板上的布局和设计。

    应用案例和使用建议


    - 适用场景:这些开关适用于各种低电压低电流电路的应用,例如家用电器、工业控制设备、办公自动化设备等。
    - 使用建议:安装时务必确保开关处于关闭位置进行焊接,避免意外操作。建议在手动焊接时遵循补充部分的Profile A指南。

    兼容性和支持


    - 兼容性:这些开关与其他常见的电子元器件和设备兼容,可以方便地集成到现有系统中。
    - 支持与维护:制造商提供了详细的文档和技术支持,包括焊接和安装指南。此外,包装和运输都遵循EIA-481-D标准。

    常见问题与解决方案


    - Q:如何处理焊接过程中产生的热应力?
    - A:建议采用回流焊,并确保终端正确固定,防止松动。

    - Q:如何进行日常清洁?
    - A:建议使用酒精基溶液进行局部手部清洁,确保终端干净。

    总结和推荐


    总体而言,H系列的JS02和JS04超小型表面贴装和双列直插式滑动开关以其高可靠性和紧凑设计,在市场上具备显著的竞争优势。这些开关的设计符合严格的标准,提供了卓越的性能。鉴于其多功能性和广泛的适用范围,强烈推荐给需要高可靠性的应用场景。

JS0204AP4-S参数

参数
最大交流触点电压 -
引脚总间距 7.62mm
电流额定值 25mA
电压额定值 24V(DC)
电气寿命 2000Cycles
机械寿命 2000Cycles
长*宽*高 11.1mm(长度)*4.33mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

JS0204AP4-S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JS0204AP4-S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES JS0204AP4-S JS0204AP4-S数据手册

JS0204AP4-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9555 ¥ 24.974
10+ $ 2.6201 ¥ 22.1397
25+ $ 2.2942 ¥ 19.0135
92+ $ 1.9882 ¥ 16.4773
230+ $ 1.8025 ¥ 14.9382
460+ $ 1.6714 ¥ 13.8517
966+ $ 1.5512 ¥ 12.8558
4922+ $ 1.352 ¥ 11.2047
库存: 156
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.97
