FR02FR16P

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 10000Cycles 10000Cycles 100mA DIP 贴片安装 10mm(长度)*3.9mm(高度)
供应商型号: 360-3893-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 拨码开关 FR02FR16P

FR02FR16P概述


    产品简介

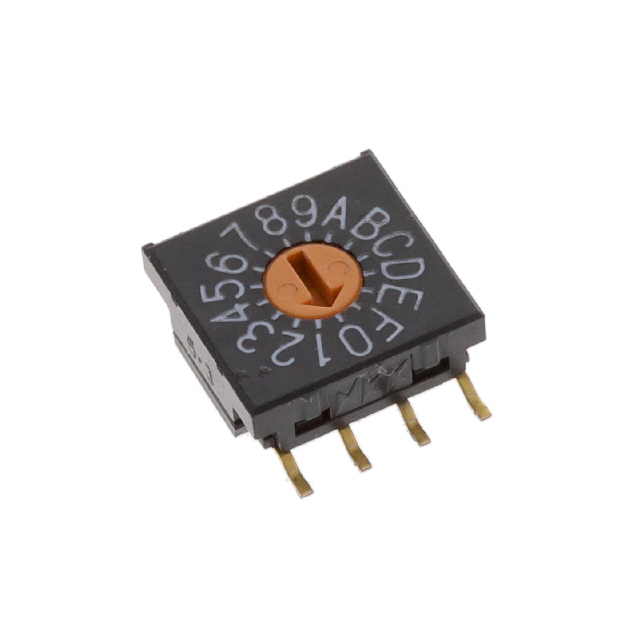

    Series FR02 10mm Ultra-Thin SMT DIP Rotaries 是一款体积小巧、功能强大的旋转开关。该系列主要用于电路控制,适用于各类电子设备中。其主要功能包括电路切换、编码设置等,广泛应用于消费电子、工业自动化、通讯设备等领域。

    技术参数


    - 电气容量(电阻负载)
    - 切换额定值:100mA @ 5V DC
    - 非切换额定值:100mA @ 50V DC
    - 其他额定值
    - 接触电阻:电路最大100毫欧姆,接触点最大30毫欧姆
    - 绝缘电阻:最小为1,000兆欧姆 @ 250V DC
    - 工频耐压:最低250V AC持续1分钟
    - 机械寿命
    - 最小10,000个切换操作(即625个完整循环)
    - 电气寿命
    - 最小10,000个切换操作(即625个完整循环)
    - 扭力
    - 十进制设备0.008Nm,十六进制设备0.01Nm
    - 接触时间
    - 无短路

    产品特点和优势


    Series FR02 10mm Ultra-Thin SMT DIP Rotaries 系列开关具有多个独特优势:
    - 超薄设计:仅0.150英寸(3.8毫米)厚,是目前行业内最薄的产品,可以实现PC板紧密堆叠。
    - 高可见度标记:可选择螺丝刀或塑料轴旋钮,并带有箭头位置指示,确保无障碍编码设置。
    - 精密止动机构:提供清晰的定位动作,确保准确的开关设置。
    - 热稳定性树脂材料:允许使用红外对流回流焊接工艺。
    - 卷曲终端:确保焊接过程中的机械稳定,并简化焊点检查。
    - 标准包装:符合EIA-481-2标准,有助于提升生产和处理效率。

    应用案例和使用建议


    应用案例
    1. 消费电子产品:如遥控器、手持设备等。
    2. 工业自动化设备:如控制面板、机器界面等。
    3. 通讯设备:如网络设备、通信接口模块等。
    使用建议
    - 在焊接过程中,应根据手册提供的指导进行正确的操作,以避免损坏产品。
    - 清洁时建议使用酒精基溶液局部清洗。
    - 考虑到其精密结构,在安装时需小心轻放,避免过度扭动或撞击。

    兼容性和支持


    - 兼容性:该产品可与多种电子设备和电路板良好兼容,但请务必参考手册中的具体细节以确保最佳匹配。
    - 厂商支持:厂家提供焊接及清洁方面的技术指导和支持服务。

    常见问题与解决方案


    - Q: 如何正确清洁产品?
    - A: 局部清洗,使用酒精基溶液,避免使用水或其他腐蚀性物质。

    - Q: 如何进行回流焊接?
    - A: 根据手册中的建议,将开关置于特定位置,并使用回流焊接机进行焊接。

    总结和推荐


    总体而言,Series FR02 10mm Ultra-Thin SMT DIP Rotaries 是一款高效且可靠的旋转开关产品。其超薄设计、高可靠性以及广泛的适用范围使其成为众多应用场景的理想选择。强烈推荐该产品用于需要精密控制和小型化设计的项目。

FR02FR16P参数

参数
电压额定值 -
电气寿命 10000Cycles
机械寿命 10000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 100mA
长*宽*高 10mm(长度)*3.9mm(高度)
通用封装 DIP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

FR02FR16P厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

FR02FR16P数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES FR02FR16P FR02FR16P数据手册

FR02FR16P封装设计

查看详情并下载
Symbol
Footprint
3D Model
