FR01KR16P-S

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 旋转编码开关, 通孔安装, 焊接端接
供应商型号: FR01KR16P-S
供应商: 国内现货
标准整包数: 1

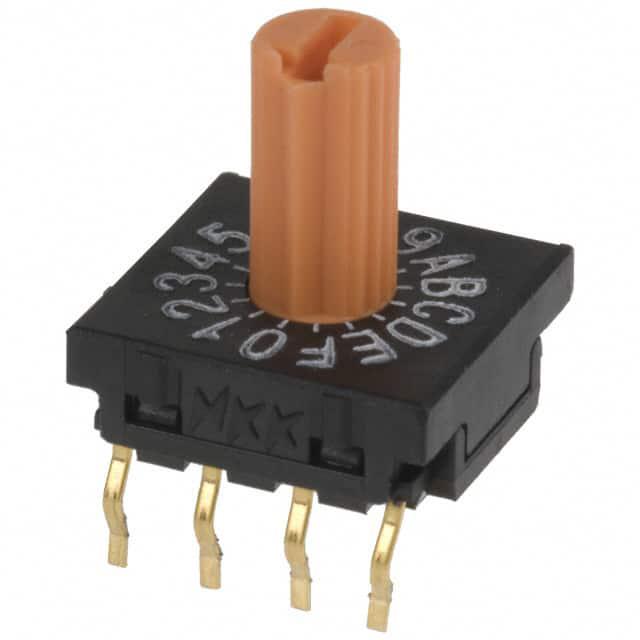

NKK SWITCHES 拨码开关 FR01KR16P-S

FR01KR16P-S概述


    产品简介


    系列:FR01 10mm DIP旋转开关
    FR01系列旋转开关是一款小巧紧凑的设计,适合用于需要高密度安装和近端堆叠PC板的应用场合。这款旋转开关提供多种驱动方式,包括螺丝刀、塑料轴或旋钮,且具有清晰可见的标志,便于进行无误的代码设置。它还提供实时或补码设置功能,通过不同颜色编码的驱动器来识别不同的代码类型。其独特的棘轮机制提供了精确的开关设置。

    技术参数


    - 电气能力(电阻负载)
    - 切换额定值:100mA @ 5V DC
    - 非切换额定值:100mA @ 50V DC
    - 联系电阻:最大100毫欧姆;接触点最大30毫欧姆
    - 绝缘电阻:250V DC最小1000兆欧姆
    - 介电强度:250V AC最低,持续1分钟
    - 机械寿命:最少10,000个操作周期
    - 电气寿命:最少10,000个操作周期
    - 操作扭矩:金属轴(十进制设备)0.009Nm;十六进制设备0.011Nm;其他驱动类型0.008Nm(十进制设备)和0.01Nm(十六进制设备)

    - 环境数据
    - 工作温度范围:-25°C至+85°C(-13°F至+185°F)
    - 湿度:40°C(104°F)下90~95%湿度持续240小时
    - 振动:频率范围10~55Hz,峰值振幅1.5mm,5分钟内完成三次方向振动
    - 冲击:6个正交方向各承受5次50G冲击(490m/s²)

    产品特点和优势


    - 高可靠性和精度:通过金镀层的活动触点和固定触点保证了接触的可靠性。
    - 紧凑设计:允许在PCB上实现高密度安装和近端堆叠。
    - 多样化的驱动选择:提供螺丝刀、塑料轴或旋钮驱动,方便不同的应用场景。
    - 易于读取的代码:高度可见的标记以及不同颜色的驱动器使得设置过程轻松无误。

    应用案例和使用建议


    应用场景:FR01系列旋转开关适用于需要高精度和可靠性的电路系统中,如工业自动化设备、家用电器控制系统、医疗设备等领域。
    使用建议:
    - 在焊接过程中,请根据手册中指示的位置调整开关,以确保正确的焊接效果。
    - 安装旋钮前请先将旋钮与驱动器对齐,以便于后续的使用。

    兼容性和支持


    - 兼容性:此旋转开关适用于各种类型的电路,但需确保其应用于低电压、低电流电路。
    - 支持:制造商提供详细的焊接和清洁指南,帮助用户正确安装和维护产品。此外,还可联系厂家获取定制化的产品选项。

    常见问题与解决方案


    1. 如何正确安装旋钮?
    - 确保在安装旋钮前将其与驱动器对齐,避免使用后发生位置偏移。
    2. 焊接时应注意什么?
    - 根据手册中的推荐,选择合适的焊接模式并按照正确的顺序调整开关位置。
    3. 如何清洁开关?
    - 可以使用酒精基溶剂局部清洁,对于更严格的处理需求,可联系制造商获取密封版本。

    总结和推荐


    总体而言,FR01系列旋转开关凭借其紧凑的设计、高可靠性和易于安装的特性,在工业和消费电子领域中表现出了极强的竞争力。无论是工业自动化还是家用电器,这款开关都能提供可靠的操作性能。如果您正在寻找一款耐用、易用且可靠的旋转开关,我们强烈推荐使用FR01系列。
    综上所述,FR01系列旋转开关是一个值得信赖的选择,特别是在需要精密控制和高可靠性要求的应用环境中。

FR01KR16P-S参数

参数
电流额定值 100mA
电压额定值 -
电气寿命 10000Cycles
机械寿命 10000Cycles
最大交流触点电压 -
引脚总间距 -
长*宽*高 10mm*10mm*10.82mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

FR01KR16P-S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

FR01KR16P-S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES FR01KR16P-S FR01KR16P-S数据手册

FR01KR16P-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
