JS0404FP4-S

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 3.81mm 2000Cycles 2000Cycles 25mA DIP 贴片安装 6.22mm(长度)*2.2mm(高度)
供应商型号: JS0404FP4-S
供应商: 国内现货
标准整包数: 1

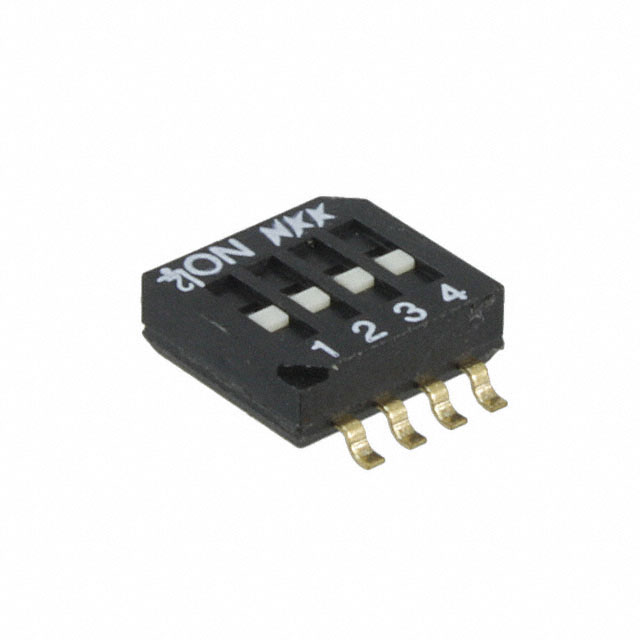

NKK SWITCHES 拨码开关 JS0404FP4-S

JS0404FP4-S概述


    产品简介


    系列JS02 & JS04 超微型SMT DIP滑动开关是专为小型电子设备设计的开关产品,具有小巧、轻便的特点。它们广泛应用于各种需要精细控制和紧凑设计的场合,如智能穿戴设备、便携式医疗设备、通信设备等领域。

    技术参数


    - 电气容量(电阻性负载):
    - 开关额定值:25mA在24VDC
    - 非开关额定值:0.1A在50VDC
    - 其他额定参数:
    - 触点电阻:最大50毫欧
    - 绝缘电阻:100兆欧以上在500VDC
    - 绝缘强度:最小500VAC至少1分钟
    - 机械寿命:2,000次操作以上
    - 电气寿命:2,000次操作以上
    - 总行程:
    - JS02: .031" (0.8mm)
    - JS04: .026" (0.65mm)
    - 环境数据:
    - 工作温度范围:
    - JS02: –20°C到+70°C (–4°F到+158°F)
    - JS04: –30°C到+85°C (–22°F到+185°F)
    - 湿度:96小时内在40°C (104°F)时,湿度90~95%
    - 振动:用1.5mm峰-峰振幅遍历10~55Hz频率范围、并在1分钟内返回;3个直角方向2小时
    - 冲击:50G (490m/s²) 加速度(在6个直角方向上测试,每个方向上5次冲击)
    - 材质和涂覆:
    - 操作部:玻璃纤维增强聚酰胺
    - 盖子:玻璃纤维增强聚酰胺 (UL94V-0)
    - 基座:玻璃纤维增强聚酰胺 (UL94V-0)
    - 触点:铍铜镀金 (JS02),铜合金镀金 (JS04)
    - 端子:黄铜镀金

    产品特点和优势


    1. 自清洗操作:带双滑动触点机构,使操作平滑且接触可靠。
    2. 高性能触点:金触点可以防止氧化和硫化物的影响,并提供稳定的触点电阻。
    3. 高防护性能:盖子和基座使用自熄灭的UL94V-0认证材料,具备高防电弧性能和高绝缘电阻。
    4. 鸥翼形端子:确保安全的印刷电路板安装和防止蒸发和红外线回流焊接时移动。
    5. 兼容标准PCB格子间距:便于集成到标准电子电路板中。

    应用案例和使用建议


    应用案例
    系列JS02 & JS04 滑动开关被广泛应用于智能手表、便携式医疗设备、通讯设备等需要高可靠性的小型电子设备中。例如,在一个医疗监测设备中,JS02型号的滑动开关可以用于控制数据采集的启停。
    使用建议
    1. 温度适应性:考虑到不同型号的工作温度范围不同,使用时需确保其在允许的温度范围内操作。
    2. 湿度管理:在高湿度环境中使用时,确保良好的通风和适当的防护措施。
    3. 机械防护:在有强烈振动和冲击的环境中,使用缓冲材料进行额外保护。

    兼容性和支持


    - 兼容性:系列JS02 & JS04 滑动开关与其他常见的电子元器件和设备兼容,可以轻松集成到现有系统中。
    - 支持和服务:制造商提供详细的技术文档和支持服务,包括安装指南、故障排查手册等。客户可以通过技术支持热线或电子邮件获得进一步的帮助。

    常见问题与解决方案


    1. 问题:开关无法正确切换状态
    - 解决方案:检查是否有异物卡住开关,确保安装位置正确且操作顺畅。
    2. 问题:开关触点生锈
    - 解决方案:定期清洁开关,使用酒精溶剂就地手工清洗。
    3. 问题:开关长时间使用后出现异常
    - 解决方案:更换新的开关,确保使用寿命内的正常工作。

    总结和推荐


    总体而言,系列JS02 & JS04 超微型SMT DIP滑动开关在设计、性能和可靠性方面表现出色。其小巧的体积、优异的电气性能和广泛的适用性使其成为许多应用场景的理想选择。特别是在对体积有严格限制且需要高可靠性的设备中,这款开关无疑是最佳的选择之一。因此,我们强烈推荐此产品用于各类需要精细控制的小型电子设备中。

JS0404FP4-S参数

参数
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 3.81mm
电流额定值 25mA
电压额定值 -
长*宽*高 6.22mm(长度)*2.2mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

JS0404FP4-S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JS0404FP4-S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES JS0404FP4-S JS0404FP4-S数据手册

JS0404FP4-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
