JS0104AP4-S

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) 2000Cycles 2000Cycles 25mA DIP 通孔安装 11.1mm(长度)*4.11mm(高度)
供应商型号: JS0104AP4-S
供应商: 国内现货
标准整包数: 1

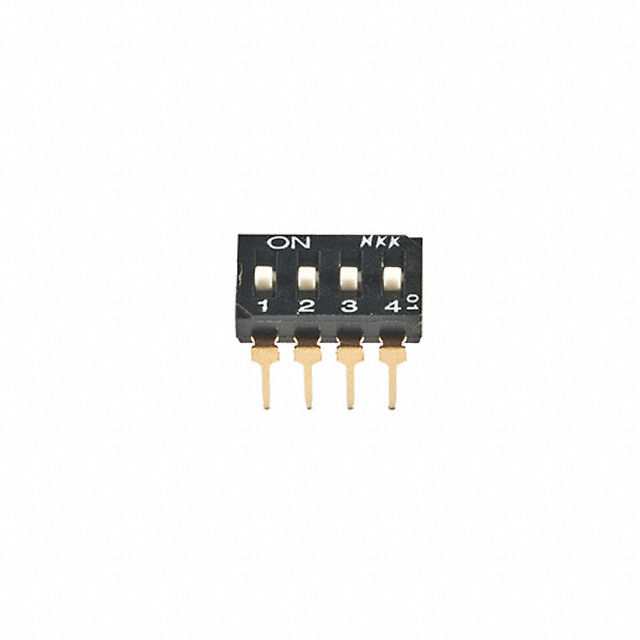

NKK SWITCHES 拨码开关 JS0104AP4-S

JS0104AP4-S概述


    产品简介


    JS01和JS03超微型滑动开关及琴键式DIP是专为电子设备设计的小型化开关组件,具有高可靠性和稳定性。这些开关可用于多种电子设备,如工业控制面板、医疗设备、通信系统和消费电子产品。主要功能包括开关控制和指示灯控制,广泛应用于各种场景,如机器自动化控制、医疗监测系统、通信网络设备等。

    技术参数


    - 电气容量(电阻性负载)
    - 开关额定值:25mA在24V DC
    - 非开关额定值:0.1A在50V DC
    - 其他额定参数
    - 触点电阻:最大50毫欧
    - 绝缘电阻:100兆欧以上在500V DC
    - 绝缘强度:最低500V AC至少1分钟
    - 机械寿命:2,000次操作以上
    - 电气寿命:2,000次操作以上
    - 总行程
    - 滑动开关操作部:0.8mm
    - 琴键式操作部:2.9mm
    - 材质和涂覆
    - 操作部:玻璃纤维增强聚酰胺(JS01)和玻璃纤维增强PBT(JS03)
    - 盖子和基座:玻璃纤维增强聚酰胺和玻璃纤维增强PBT,均符合UL94V-0标准
    - 触点:铍铜镀金(JS01)和磷青铜镀金(JS03)
    - 端子:黄铜镀金(JS01)和磷青铜镀金(JS03)
    - 环境数据
    - 工作温度范围:-25°C到+70°C
    - 湿度:在40°C时,湿度90~95%,持续96小时
    - 振动:1.5mm峰-峰振幅,频率范围10~55Hz,持续1分钟,3个直角方向2小时
    - 冲击:50G加速度,6个直角方向上各5次冲击

    产品特点和优势


    - 双滑动触点机构:JS01型号带有自清洗操作的双滑动触点机构,保证操作平滑且可靠性高。
    - 镀金触点:所有触点均为镀金材质,有效避免氧化物和硫化物影响,保持稳定接触电阻。
    - 高防电弧性能:盖子和基座采用自熄的经UL94V-0认证的材料,具有高防电弧性能和高绝缘电阻。
    - 倾斜端子:确保印刷电路板安全安装,防止波峰焊时移动。
    - 标准间距:端子间距与标准的0.100”(2.54mm)PCB格子间距一致,便于安装。
    - 紧凑设计:可并排叠放,节省空间。

    应用案例和使用建议


    - 工业控制面板:在工业自动化设备中,这些开关可用于控制设备启停,确保操作稳定可靠。
    - 医疗设备:在医疗器械中,这些开关可以用于设定参数和状态指示,确保高精度操作。
    - 通信系统:在通信网络设备中,这些开关可以用于切换不同模式或通道,确保信号传输稳定。
    使用建议:
    - 确保安装时将开关置于OFF位置,以避免意外触发。
    - 使用前检查连接器和引脚是否有损坏,确保接触良好。
    - 定期清洁以保持良好的导电性能。

    兼容性和支持


    - 兼容性:这些开关与标准0.100”(2.54mm)PCB格子间距兼容,便于集成。
    - 支持和维护:NKK Switches公司提供技术支持和维护服务,确保客户使用无忧。

    常见问题与解决方案


    - Q: 开关操作不顺畅怎么办?
    - A: 检查是否有异物卡住,确保安装平整,必要时可清洁或更换。

    - Q: 开关无法闭合怎么办?
    - A: 检查电源电压是否在额定范围内,确保触点无氧化或损伤。

    总结和推荐


    JS01和JS03超微型滑动开关和琴键式DIP具有高可靠性、紧凑设计和稳定的电气性能,适合在多种电子设备中应用。其独特的双滑动触点机构和镀金触点设计使其在严苛环境下仍能保持稳定操作。结合优异的环境适应能力和完善的客户支持,这款产品值得推荐用于各种关键应用场合。

JS0104AP4-S参数

参数
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
电压额定值 24V(DC)
电气寿命 2000Cycles
长*宽*高 11.1mm(长度)*4.11mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

JS0104AP4-S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JS0104AP4-S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES JS0104AP4-S JS0104AP4-S数据手册

JS0104AP4-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
