NDFR10H

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 5.08mm 20000Cycles 20000Cycles 100mA DIP 通孔安装 8.41mm(长度)*7.92mm(高度)
供应商型号: NDFR10H
供应商: 国内现货
标准整包数: 1

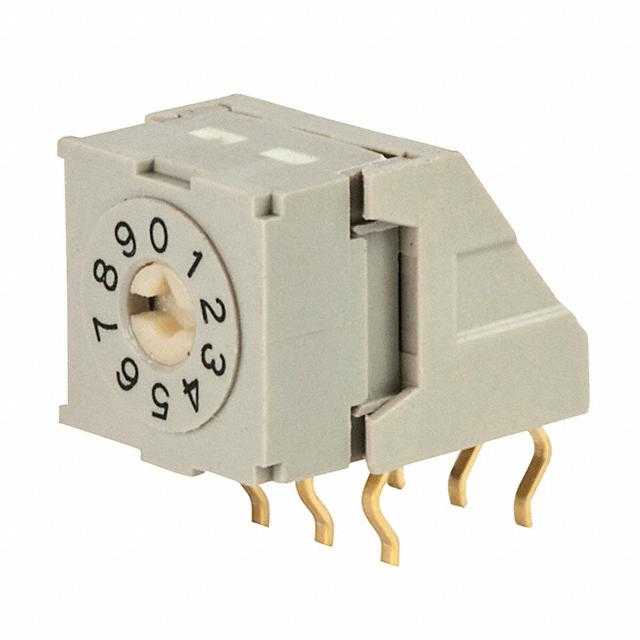

NKK SWITCHES 拨码开关 NDFR10H

NDFR10H概述


    产品简介


    ND系列8毫米密封DIP旋转开关是一种高性能的电子元件,专为低电压和低电流逻辑电路设计。该系列产品以其紧凑的外形和卓越的可靠性著称,广泛应用于需要精准编码和可靠传输信号的场合。典型的应用包括通信设备、工业自动化控制和家用电器。

    技术参数


    - 电气容量(电阻负载):切换额定值:100mA @ 5V DC;非切换额定值:100mA @ 50V DC
    - 接触电阻:最大80毫欧姆(电路);最大30毫欧姆(触点)
    - 绝缘电阻:最小1,000兆欧姆 @ 250V DC
    - 耐压强度:最低250V AC,持续1分钟
    - 机械寿命:最少20,000次咔嗒操作
    - 电气寿命:最少20,000次咔嗒操作
    - 名义操作扭矩:0.006Nm
    - 接触时序:非短路(断开-接通)

    产品特点和优势


    ND系列旋转开关具有高可靠性,其密封结构能够防止触点污染,支持自动化焊接和清洁。此外,清晰可见的标记和选择螺丝刀或轴动启动方式,提供了无故障的代码设置。独特的咔嗒机制确保了准确的操作,而双叶弹簧负载接触设计则保证了逻辑级的可靠性。整体材料使用耐热树脂制成,符合UL94V-0阻燃标准,并通过自动焊接过程保持了开关的可靠性。

    应用案例和使用建议


    这些旋转开关广泛应用于各种工业和家庭环境中。例如,在工业自动化系统中,它们用于控制机器的运行状态。在家庭电器中,它们可用于调节音量或选择不同的模式。对于这些应用场景,建议使用密封设计以提高耐用性和抗污性。同时,考虑到它们的高可靠性,适合在关键位置使用,如控制面板上的旋转编码器。

    兼容性和支持


    ND系列旋转开关采用标准的0.100英寸(2.54毫米)引脚间距,适用于大多数PCB板布局。它们还提供多种安装选项,包括直角和平面安装。制造商提供了详细的技术支持文档,包括焊接和清洁指南,以帮助客户正确使用这些产品。

    常见问题与解决方案


    1. 问题:如何正确进行波峰焊接?
    - 解决方案:将开关置于指定位置,然后按照供应商提供的说明进行波峰焊接。对于特定型号,需要将开关置于不同位置以适应特定的焊接要求。
    2. 问题:如何防止开关在焊接过程中松动?
    - 解决方案:使用带有焊接保护的插针,以确保在焊接过程中不会发生移动或松动。

    总结和推荐


    总体而言,ND系列8毫米密封DIP旋转开关是一款高可靠性、多功能的产品,非常适合在低电压和低电流逻辑电路中使用。其密封设计、高接触可靠性以及多样化的应用使得它在市场上具有很强的竞争力。我们强烈推荐这一系列的产品给需要高性能、高可靠性的应用场合。

NDFR10H参数

参数
电压额定值 -
电气寿命 20000Cycles
机械寿命 20000Cycles
最大交流触点电压 -
引脚总间距 5.08mm
电流额定值 100mA
长*宽*高 8.41mm(长度)*7.92mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 托盘

NDFR10H厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

NDFR10H数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES NDFR10H NDFR10H数据手册

NDFR10H封装设计

查看详情并下载
Symbol
Footprint
3D Model
