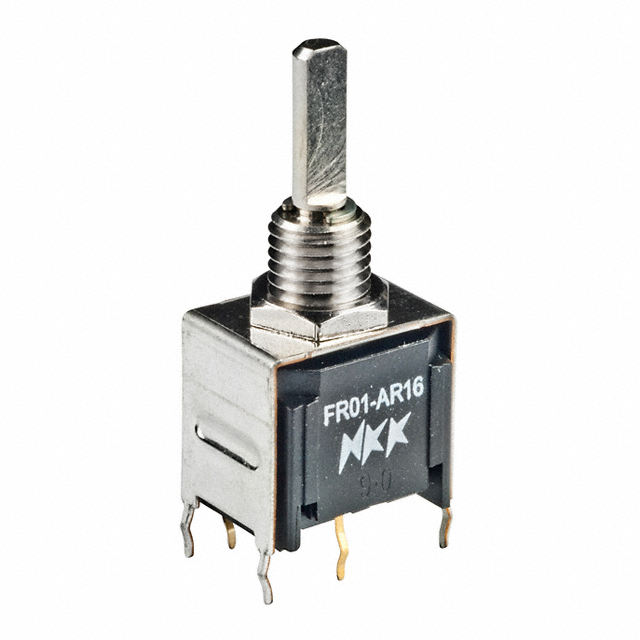

FR01AR16PB

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 10000Cycles 10000Cycles 100mA DIP 面板安装 13.11mm(长度)*28.05mm(高度)
供应商型号: 633-FR01AR16PB
供应商: Mouser
标准整包数: 1
NKK SWITCHES 拨码开关 FR01AR16PB

FR01AR16PB概述


    产品简介


    产品名称: Series FR01 10mm DIP Rotaries
    产品类型: 旋转开关
    主要功能: 提供精确的代码设置和位置指示功能
    应用领域: 广泛应用于电路板上的高密度安装环境,如电信、计算机、工业自动化等领域

    技术参数


    - 电气容量(电阻负载):
    - 切换额定值:100mA @ 5V DC
    - 非切换额定值:100mA @ 50V DC

    - 其他参数:
    - 接触电阻:最大100毫欧姆;接触点的最大接触电阻为30毫欧姆
    - 绝缘电阻:最小1,000兆欧姆 @ 250V DC
    - 耐压强度:最小250V AC,持续1分钟
    - 机械寿命:最小10,000次操作
    - 电气寿命:最小10,000次操作
    - 接触定时:无短路
    - 操作扭矩:金属轴0.009Nm(十进制设备)/0.011Nm(十六进制设备);其他类型轴0.008Nm(十进制设备)/0.01Nm(十六进制设备)

    - 材料与表面处理:
    - 操作按钮:玻璃纤维增强尼龙(UL94V-0),聚甲醛,黄铜镍镀层
    - 套筒:黄铜镍镀层
    - 外壳:玻璃纤维增强PBT(用于金属轴型号)
    - 基座:玻璃纤维增强尼龙(UL94V-0)
    - 移动触点:镀金铜合金
    - 固定触点:镀金磷青铜
    - 引脚:镀金磷青铜
    - 端子盖:聚酰胺(仅限直角型号)
    - 支架:锡镀磷青铜(用于金属轴型号)
    - 环境数据:
    - 工作温度范围:-25°C 至 +85°C
    - 湿度:40°C(104°F)下90~95%湿度,持续240小时
    - 振动:10~55Hz,峰值至峰值位移1.5mm,往返5分钟,在三个相互垂直的方向上各振动2小时
    - 冲击:50G(490m/s²),六个相互垂直方向上,每方向5次冲击

    产品特点和优势


    - 紧凑尺寸和低轮廓设计:便于高密度安装和PCB近距堆叠。
    - 高度可见的标记:提供多种操作按钮类型,如螺丝刀驱动、塑料轴或表盘操作按钮,箭头指示位置,确保轻松编码设置。
    - 独特的机械设计:使用刻度机制,确保准确的操作,提高可靠性。
    - 端子焊接工艺:提供直角和水平焊盘选项,确保牢固焊接和防止在焊接过程中松动。
    - 定制化选项:提供不同颜色、不同轴类型的操作按钮和支架,以满足不同的应用需求。

    应用案例和使用建议


    应用案例:
    该系列旋转开关广泛应用于各种需要精密控制和编码的场合,例如计算机、电信设备、工业自动化系统等。
    使用建议:
    - 在组装过程中,请根据技术手册中的建议将开关调整到指定的位置。
    - 在清洗过程中,建议使用酒精基溶液进行局部清洗。如果需要更严格的清洗过程,可联系制造商获取进一步的信息。
    - 为了确保长期稳定的工作性能,请遵循制造商推荐的焊接和清洗方法。

    兼容性和支持


    该产品设计用于低电压、低电流电路,具有UL94V-0级阻燃材料认证。建议与相同标准的电子组件配合使用,以确保最佳兼容性和稳定性。

    常见问题与解决方案


    - 问题1:焊接过程中容易出现松动
    - 解决方案: 使用正确的焊接方法并确保在焊接过程中保持适当的温度和时间,同时可以采用专门设计的端子盖来提高稳固性。

    - 问题2:操作时手感不一致
    - 解决方案: 确保所有组件正确安装且没有损坏,如果问题仍然存在,可能需要检查并更换有问题的部件。

    - 问题3:接触不良导致信号传输不稳定
    - 解决方案: 检查连接线是否正确安装,确保引脚和插座之间没有松动或氧化现象,必要时清洁引脚并重新焊接。

    总结和推荐


    总体评价:
    该系列旋转开关提供了高度可靠的操作性能和广泛的兼容性,适用于各种需要高精度和稳定性的应用场景。其紧凑的设计和丰富的定制选项使其成为市场上极具竞争力的产品。
    推荐使用:
    对于需要高密度安装和稳定信号传输的应用场合,我们强烈推荐使用Series FR01 10mm DIP Rotaries。它不仅能够满足各种严苛的工作环境要求,还能够提供长久稳定的性能表现。

FR01AR16PB参数

参数
引脚总间距 -
电流额定值 100mA
电压额定值 -
电气寿命 10000Cycles
机械寿命 10000Cycles
最大交流触点电压 -
长*宽*高 13.11mm(长度)*28.05mm(高度)
通用封装 DIP
安装方式 面板安装
零件状态 在售
包装方式 盒装,散装

FR01AR16PB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

FR01AR16PB数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES FR01AR16PB FR01AR16PB数据手册

FR01AR16PB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.2235 ¥ 86.3886
10+ $ 8.448 ¥ 71.3856
25+ $ 7.452 ¥ 62.9694
100+ $ 6.534 ¥ 55.2123
250+ $ 5.817 ¥ 49.1537
500+ $ 5.4285 ¥ 45.8708
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 86.38
