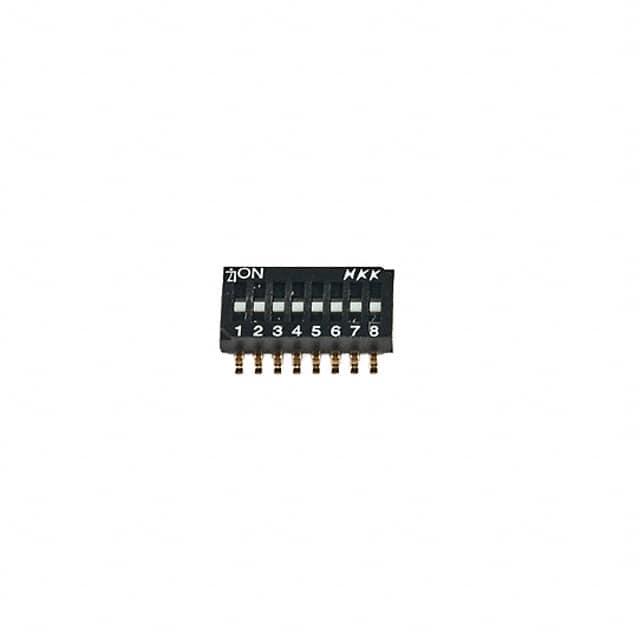

JS0408FP4-S

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) 2000Cycles 2000Cycles 25mA DIP 贴片安装 11.3mm(长度)*2.2mm(高度)
供应商型号: JS0408FP4-S
供应商: 国内现货
标准整包数: 1
NKK SWITCHES 拨码开关 JS0408FP4-S

JS0408FP4-S概述


    产品简介


    产品类型与功能:H系列JS02与JS04超小型表面贴装(SMT)与直插式(DIP)滑动开关是专为微型化设计而开发的产品。这些开关适合用于需要极高可靠性的紧凑型电路板应用,如消费电子、工业控制和医疗设备等领域。
    主要功能:JS02和JS04滑动开关具备双滑动接触机制,具有自清洁功能,能够提供平稳的开关动作并保持高接触可靠性。开关采用金镀层触点,防止氧化和硫化效应,从而确保稳定的接触电阻。

    技术参数


    | 参数类别 | JS02型号 | JS04型号 |
    |
    | 切换额定值 | 25mA @ 24V DC | 25mA @ 24V DC |
    | 非切换额定值 | 0.1A @ 50V DC | 0.1A @ 50V DC |
    | 接触电阻 | ≤50毫欧 | ≤50毫欧 |
    | 绝缘电阻 | ≥100兆欧 @ 500V DC | ≥100兆欧 @ 100V DC |
    | 工作温度范围 | -20°C ~ +70°C | -30°C ~ +85°C |
    | 总行程 | 0.8mm | 0.65mm |

    产品特点和优势


    - 卓越的可靠性:双滑动接触机制确保高接触可靠性,适用于要求严格的工业环境。
    - 稳定的接触电阻:金镀层触点有效避免了氧化和硫化现象,保证长期稳定的工作性能。
    - 优异的材料选择:采用自熄性UL94V-0认证材料,提高耐弧性能和绝缘性能。
    - 牢固的端子设计:采用弯翼型端子设计,确保PCB上的稳固安装,并且能够在各种焊接过程中不松动。

    应用案例和使用建议


    应用案例:JS02和JS04开关可以广泛应用于手持设备、医疗仪器、智能家居等需要高度集成化的小型电路中。例如,在一台智能手表中,JS02开关可作为操作界面的一部分,方便用户进行模式切换。
    使用建议:在装配过程中,建议遵循标准的回流焊工艺,以保证良好的焊接效果。另外,在焊接前,需将开关置于OFF状态。清洗时应仅对手部进行局部酒精擦拭,防止水分进入设备内部。

    兼容性和支持


    兼容性:JS02和JS04开关符合标准PCB布局规范,因此可以轻松与大多数现有的SMT制造流程兼容。需要注意的是,这些开关在出厂时处于OFF位置,订购时需按照特定数量的整数倍进行采购。
    支持与维护:厂商提供详尽的技术手册和支持服务,包括详细的安装指南、焊接参数设置及故障排除步骤。此外,对于用户提出的任何疑问,厂商都有专业团队提供及时响应。

    常见问题与解决方案


    - 问题:如何正确清洁开关?
    - 解答:使用酒精基溶剂对局部区域进行手部清洁,切勿浸入液体中。
    - 问题:焊接前需要预热吗?
    - 解答:不需要,但焊接过程中应严格遵守回流焊推荐参数。
    - 问题:如何确定正确的开关类型?
    - 解答:根据具体应用需求,选择合适的位数(如单极4位或8位)及操作方式(扩展或平头)。

    总结和推荐


    综上所述,H系列JS02与JS04超小型SMT/DIP滑动开关凭借其出色的可靠性和稳定性,非常适合作为高要求应用环境中的关键组件。推荐给需要高性能、高可靠性的电子产品制造商选用。

JS0408FP4-S参数

参数
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
电压额定值 24V(DC)
电气寿命 2000Cycles
机械寿命 2000Cycles
长*宽*高 11.3mm(长度)*2.2mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 最后售卖
包装方式 管装

JS0408FP4-S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JS0408FP4-S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES JS0408FP4-S JS0408FP4-S数据手册

JS0408FP4-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 20.25
50+ ¥ 18.75
200+ ¥ 17.85
500+ ¥ 17.4
1000+ ¥ 17.1
库存: 704
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 202.5
