FR01KC16P-S

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 10000Cycles 10000Cycles 100mA DIP 通孔安装 10mm(长度)*10.82mm(高度)
供应商型号: 633-FR01KC16P-S
供应商: Mouser
标准整包数: 1

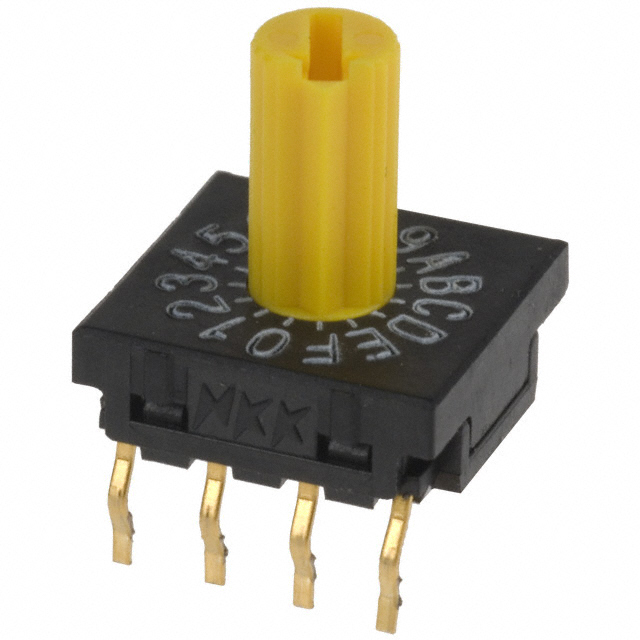

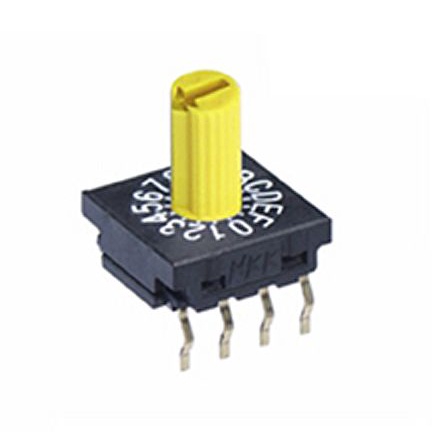

NKK SWITCHES 拨码开关 FR01KC16P-S

FR01KC16P-S概述


    产品简介


    Series FR01 10mm DIP Rotaries 是一款专为紧凑安装设计的旋转开关。它主要用于需要高密度板载安装的应用场合,如工业控制面板、仪器仪表、消费电子产品等。此系列开关具备多种型号,适用于不同的操作需求和接口类型,例如直角和平面接线端子,提供了卓越的操作便利性和准确性。

    技术参数


    - 电气容量(电阻负载):
    - 切换额定值:5V DC时100mA
    - 非切换额定值:50V DC时100mA
    - 其他额定值:
    - 接触电阻:最大100毫欧姆;接触点最大30毫欧姆
    - 绝缘电阻:在250V DC下最小1,000兆欧姆
    - 工频耐压:250V AC下至少1分钟
    - 机械寿命:最小10,000次点击操作
    - 电气寿命:最小10,000次点击操作
    - 操作扭矩:金属轴0.009Nm(十进制),0.011Nm(十六进制)
    - 终端焊接:推荐波峰焊接
    - 材料与镀层:
    - 手柄和外壳:玻璃纤维增强聚酰胺(UL94V-0)
    - 轴:黄铜镍电镀
    - 电路触点:磷青铜金镀
    - 焊接终端:磷青铜金镀
    - 端子盖:聚酰胺(仅限直角模型)

    产品特点和优势


    1. 紧凑设计:10mm尺寸和低外形使其能够进行高密度安装和紧密堆叠。
    2. 可靠的接触机制:采用镀金铜合金接触点确保长期可靠性。
    3. 易读标识:全可旋转的操作手柄和清晰标记的图标方便准确设置。
    4. 耐用性:具有良好的机械和电气寿命,能承受高振动和冲击条件。

    应用案例和使用建议


    此系列开关广泛应用于自动化控制系统、医疗设备、测试测量装置等。使用时,应注意选择合适的型号以适应具体的应用需求,例如使用符合应用环境温度要求的型号。
    建议:
    - 在焊接过程中要遵循推荐的焊接方法和位置。
    - 安装带螺纹轴的手柄前先将其套上,以便精确对齐。
    - 对于塑料轴和旋转编码器应用,建议选择塑料轴类型以提高耐用性。

    兼容性和支持


    - 本产品具有与不同接口和设备的良好兼容性。
    - 提供技术支持,包括技术文档、故障排除指南等,以帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - Q:如何确定正确的安装位置?
    - A:检查说明书中的图表,根据所需功能选择相应的代码。

    - Q:焊接时应注意什么?
    - A:推荐使用波峰焊接,确保开关处于指定的位置,避免过热损坏。

    总结和推荐


    总体而言,Series FR01 10mm DIP Rotaries 以其出色的可靠性、耐用性和易于安装的特点,在众多应用中表现优异。对于需要高性能旋转开关的项目,这款产品是一个非常值得推荐的选择。

FR01KC16P-S参数

参数
电压额定值 -
电气寿命 10000Cycles
机械寿命 10000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 100mA
长*宽*高 10mm(长度)*10.82mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

FR01KC16P-S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

FR01KC16P-S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES FR01KC16P-S FR01KC16P-S数据手册

FR01KC16P-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
