首页  >  产品百科  >  FR01FR16H-06XL

FR01FR16H-06XL

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 10000Cycles 10000Cycles 100mA DIP 通孔安装 10mm(长度)*10mm(高度)
供应商型号: FR01FR16H-06XL-ND
供应商: Digi-Key
标准整包数: 1

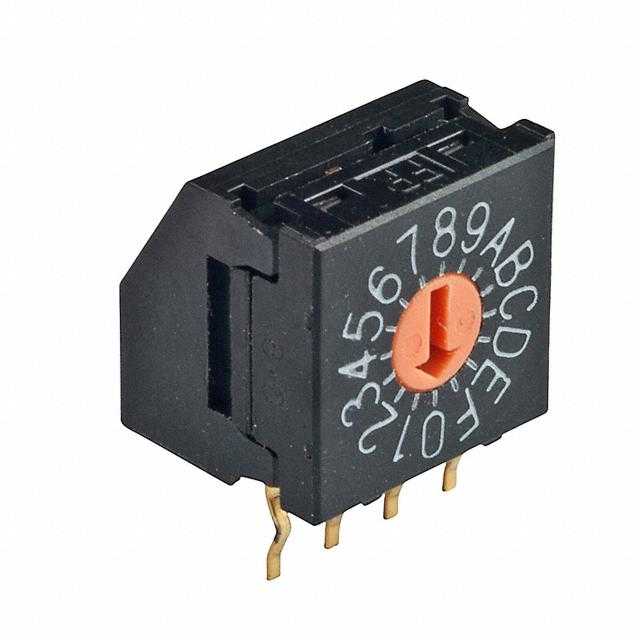

NKK SWITCHES 拨码开关 FR01FR16H-06XL

FR01FR16H-06XL概述


    产品简介


    FR01 Series 10mm DIP Rotaries
    FR01系列10mm DIP旋转开关是小型化、低功耗的控制元件,适用于紧凑电路板的设计和安装。它们具有高密度安装能力,适用于工业自动化、通信设备、医疗仪器以及各种需要精确控制的应用领域。该系列产品包括不同的安装方式和操作模式,可以满足多样化的应用场景需求。

    技术参数


    | 参数 | 规格 |

    | 切换额定值 | 100mA @ 5V DC |
    | 非切换额定值 | 100mA @ 50V DC |
    | 接触电阻 | 最大100毫欧姆;接触点最大30毫欧姆 |
    | 绝缘电阻 | 最小1,000兆欧姆 @ 250V DC |
    | 耐压强度 | 250V AC最小值,持续1分钟 |
    | 机械寿命 | 至少10,000次操作 |
    | 电气寿命 | 至少10,000次操作 |
    | 操作扭矩 | 金属轴:十进制装置0.009Nm,十六进制装置0.011Nm |
    其他轴类型:十进制装置0.008Nm,十六进制装置0.01Nm |

    产品特点和优势


    - 高可靠性:接触电阻极低,确保信号传输稳定性。机械和电气寿命长,能够在恶劣环境下长时间稳定工作。
    - 易用性:提供多种安装方式(直插式和弯角式)及操作模式(螺丝刀、塑料轴、拨盘),适合不同场景的应用。
    - 多功能性:可通过颜色编码的指示器轻松识别代码设置(实际编码与补码),并有多种颜色选择以适应不同的需求。
    - 安装简便:通过螺丝固定保证可靠安装,并有防松脱设计,确保焊接过程中稳定。

    应用案例和使用建议


    应用场景:
    - 工业自动化控制系统:用于精密的机械或设备控制。
    - 医疗设备:为生命支持系统提供可靠的控制。
    - 通信设备:用于电路板上的精细控制。
    使用建议:
    - 在进行波峰焊接时,确保开关处于正确的位置以避免损坏。
    - 保持存储温度不超过50°C,以延长使用寿命。
    - 在实际操作前,确保清楚了解产品的型号与参数,以便正确配置。

    兼容性和支持


    - 兼容性:FR01系列开关具有广泛的兼容性,可与多种电路板设计相匹配。它支持不同类型的安装基座,方便集成到现有系统中。
    - 支持与维护:制造商提供详细的技术文档和专业的技术支持,帮助客户解决使用过程中的任何问题。此外,可根据客户要求定制特殊规格的产品。

    常见问题与解决方案


    1. 问题:如何正确安装开关?
    - 解决方案:根据手册中的指导,正确安装在电路板上,确保螺钉完全拧紧,以防松动。
    2. 问题:焊接过程中出现故障怎么办?
    - 解决方案:手动焊接时,严格按照指定的焊接温度曲线进行。使用波峰焊接时,将开关置于适当的模式下。
    3. 问题:如何清洁产品?
    - 解决方案:使用酒精擦拭产品表面,确保无灰尘和其他杂质残留。

    总结和推荐


    总结:
    FR01系列10mm DIP旋转开关是一款功能强大且可靠性高的电子元件。它提供了优异的电气和机械性能,具备多种安装方式和丰富的配置选项,非常适合于各类应用。无论是工业自动化还是通信设备,都能找到合适的FR01型号以满足需求。
    推荐:
    强烈推荐使用FR01系列旋转开关,特别是在需要高精度控制的场合。其优越的性能和高度的灵活性使其成为众多工程师和技术专家的理想选择。

FR01FR16H-06XL参数

参数
机械寿命 10000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 100mA
电压额定值 -
电气寿命 10000Cycles
长*宽*高 10mm(长度)*10mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

FR01FR16H-06XL厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

FR01FR16H-06XL数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES FR01FR16H-06XL FR01FR16H-06XL数据手册

FR01FR16H-06XL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.3936 ¥ 54.0259
10+ $ 4.991 ¥ 41.7681
25+ $ 4.5856 ¥ 38.3755
100+ $ 4.0258 ¥ 33.6912
250+ $ 3.6877 ¥ 30.8612
500+ $ 3.4474 ¥ 28.85
1000+ $ 3.2195 ¥ 26.9431
2500+ $ 2.9362 ¥ 24.5723
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 54.02
