JS0108AP4-S

产品分类: 拨码开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) 5.08mm 2000Cycles 220V 2000Cycles 25mA DIP 通孔安装 21.26mm(长度)*4.11mm(高度)
供应商型号: JS0108AP4-S
供应商: 国内现货
标准整包数: 1

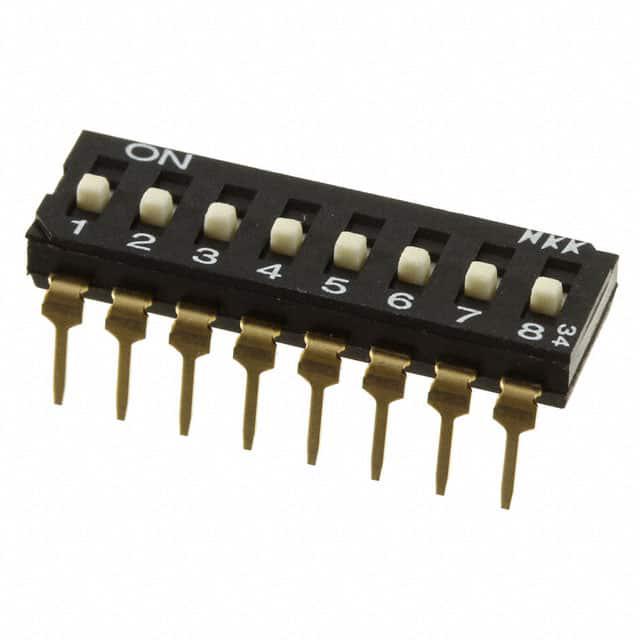

NKK SWITCHES 拨码开关 JS0108AP4-S

JS0108AP4-S概述

    JS01 & JS03 Ultra-Miniature Slide & Piano DIP 技术手册解析

    1. 产品简介


    产品类型: JS01 和 JS03 超微型滑动开关和琴键式双列直插式开关(DIP)
    主要功能: 这些开关适用于低电压、低电流电路。JS01 系列配备了双滑动接触机制,能够提供平滑的操作和高接触可靠性。JS03 系列则采用了琴键式的操作方式,适合于需要精确控制的应用场合。
    应用领域: 这些开关广泛应用于工业自动化、医疗设备、通信设备等领域,尤其适合空间有限但要求高度可靠性的应用环境。

    2. 技术参数


    | 参数类型 | 技术规格 |

    | 切换额定值 | 25mA @ 24V DC |
    | 非切换额定值 | 0.1A @ 50V DC |
    | 接触电阻 | 最大 50 毫欧姆 |
    | 绝缘电阻 | 最小 100 兆欧姆 @ 500V DC |
    | 耐压强度 | 最小 500V AC 1 分钟 |
    | 机械寿命 | 最少 2,000 次操作 |
    | 电气寿命 | 最少 2,000 次操作 |
    | 总行程 | 滑动操作器:0.8mm |
    琴键操作器:2.9mm |

    3. 产品特点和优势


    独特的功能和优势:
    - 双滑动接触机制(JS01)确保了平滑的操作和高接触可靠性。
    - 金镀层接触点防止氧化和硫化效应,提供稳定的接触电阻。
    - 采用自熄灭的 UL94V-0 认证材料制造盖子和基座,提供高电弧耐受力和高绝缘电阻。
    - 斜向端子确保 PCB 安装的安全性和波峰焊接过程中不松动。
    - 符合标准的端子间距(0.100 英寸,2.54mm)与 PCB 网格对齐。
    这些特性使得 JS01 和 JS03 在低电压、低电流的应用环境中表现出色,特别是在空间受限的情况下。

    4. 应用案例和使用建议


    典型应用案例:
    - 工业自动化设备中的位置传感器
    - 医疗设备中的控制开关
    - 通信设备中的切换电路
    使用建议:
    - 选择合适的安装位置以确保操作的便捷性。
    - 在焊接时应将开关置于关闭位置以避免误操作。
    - 定期检查并清洁开关,以确保其长期稳定运行。

    5. 兼容性和支持


    - 兼容性: JS01 和 JS03 系列开关与其他标准的双列直插式组件兼容,方便集成到现有系统中。
    - 支持和服务: 厂商提供了详细的焊接指南和清洁建议,以帮助客户正确安装和维护这些开关。如果需要进一步的技术支持,可以联系供应商获取更多帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 清洁接触面,确保没有灰尘和污垢 |
    | 开关操作不顺畅 | 检查是否有物理障碍物阻碍操作 |
    | 开关无法保持关闭状态 | 更换新的开关,检查安装位置是否正确 |

    7. 总结和推荐


    综合评估:
    JS01 和 JS03 超微型滑动开关和琴键式双列直插式开关具有出色的机械和电气性能。它们在设计上注重细节,如斜向端子、金镀层接触点和 UL94V-0 认证材料,使其成为低电压、低电流应用的理想选择。这些开关在各种行业中都有广泛的应用,并且在紧凑空间内提供卓越的性能。
    推荐:
    强烈推荐使用 JS01 和 JS03 超微型滑动开关和琴键式双列直插式开关。无论是在工业自动化、医疗设备还是通信设备中,这些开关都能提供可靠的性能和长久的使用寿命。

JS0108AP4-S参数

参数
电压额定值 24V(DC)
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 220V
引脚总间距 5.08mm
电流额定值 25mA
长*宽*高 21.26mm(长度)*4.11mm(高度)
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

JS0108AP4-S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JS0108AP4-S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨码开关 NKK SWITCHES JS0108AP4-S JS0108AP4-S数据手册

JS0108AP4-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
