首页  >  产品百科  >  IKD0300101

IKD0300101

产品分类: 拨码开关
厂牌: APEM
产品描述: APEM DIP开关, 3位置, 单刀单掷触点, , 通孔安装, 高架执行器,滑动执行器
供应商型号: 8772172
供应商: 海外现货
标准整包数: 55

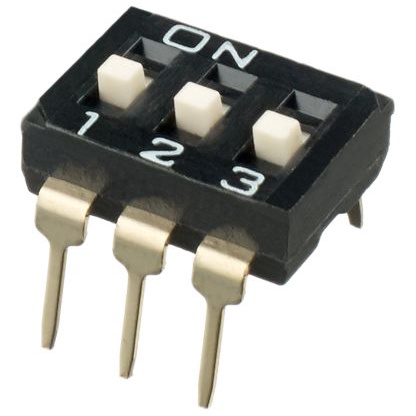

APEM 拨码开关 IKD0300101

IKD0300101概述

    APEM IKD Series: Surface Mount and Through Board Low Profile Dual in Line Switches

    1. 产品简介


    产品类型:
    IKD系列是表面贴装和通孔安装的低轮廓双列直插开关(Dual in Line Switches),适用于需要高可靠性及紧凑设计的应用场合。
    主要功能:
    该系列产品具备自清洁式触点、金镀层终端,能够承受红外回流焊工艺,且清洗方便(标准采用聚酰亚胺保护带)。
    应用领域:
    广泛应用于各种电路板组装,如消费电子、工业控制、医疗设备和通信系统等领域。

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 最大电流/电压 | - 切换:25mA / 24VDC
    - 非切换:100mA / 50VDC |
    | 初始接触电阻 | ≤ 50mΩ |
    | 绝缘电阻 | ≥ 100MΩ @ 500VDC |
    | 耐压强度 | ≥ 500VAC |
    | 电气寿命 | 2,000次 |
    | 行程 | 1mm |
    | 工作温度范围 | -20°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    特点:
    - 可选凸起或嵌入式操作头,满足不同的安装需求。
    - 自清洁式触点设计确保长期可靠运行。
    - 端子为金镀层,提高电气连接稳定性。
    - 支持红外焊接和蒸气相焊接工艺,易于自动化生产。
    优势:
    - 高度兼容多种安装方式(表面贴装和通孔安装)。
    - 极佳的耐用性和电气性能,适合严苛环境下的应用。
    - 标准的IC管式包装便于大批量生产管理。

    4. 应用案例和使用建议


    应用案例:
    例如,在一个医疗监控设备中,IKD系列开关用于检测设备状态或控制信号传输。由于其高可靠性,可以在医疗环境中长时间稳定工作。
    使用建议:
    - 选择合适的操作头(凸起或嵌入式)以匹配设备的具体需求。
    - 在使用过程中,注意定期清洁以保持最佳性能。
    - 考虑在高温环境下工作的场合,优先选用此系列开关以保证长期稳定运行。

    5. 兼容性和支持


    兼容性:
    IKD系列开关与其他标准的电子元件和设备兼容,便于集成到现有系统中。
    支持:
    制造商提供详细的使用说明和技术支持,如有疑问可随时联系APEM公司获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查并清洁触点;重新焊接端子 |
    | 工作温度过高 | 使用适当的散热措施或更换为更高温度范围的产品 |
    | 开关失效 | 确认电路设计无误;检查接线连接情况 |

    7. 总结和推荐


    IKD系列开关凭借其出色的性能参数、多样化的配置选项以及可靠的使用体验,在众多行业中表现出色。特别是其优异的电气特性和广泛的温度适应性,使其成为许多应用场景的理想选择。
    综上所述,强烈推荐使用IKD系列开关。其卓越的功能和良好的市场表现使其成为设计师们值得信赖的选择。

IKD0300101参数

参数
引脚总间距 5.08mm
电流额定值 -
电压额定值 -
电气寿命 2000Cycles
机械寿命 -
最大交流触点电压 -
长*宽*高 8.56mm(长度)*7.87mm(高度)
通用封装 DIP
安装方式 通孔安装

IKD0300101厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

IKD0300101数据手册

厂牌 PDF简要描述 下载
APEM 拨码开关 APEM IKD0300101 IKD0300101数据手册

IKD0300101封装设计

查看详情并下载
Symbol
Footprint
3D Model
