PT65312

产品分类: 拨码开关
厂牌: APEM
产品描述: 10000Cycles 150mA 通孔安装 10mm(长度)*13.8mm(高度)
供应商型号: N-PT65312
供应商: 云汉优选
标准整包数: 1

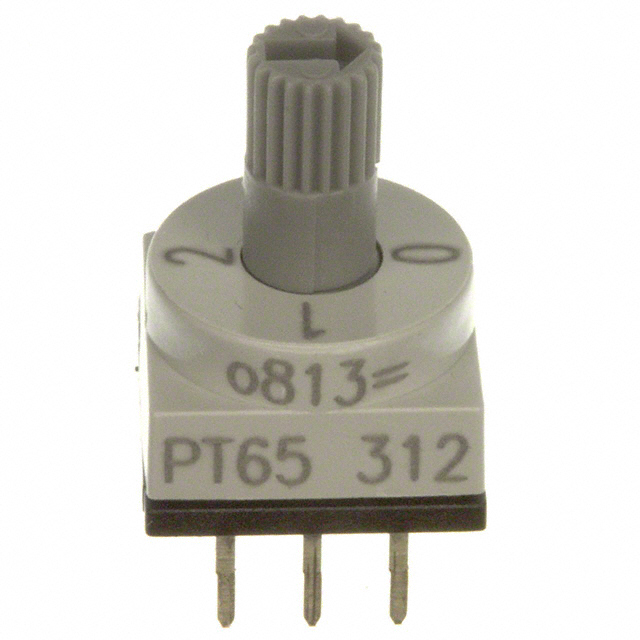

APEM 拨码开关 PT65312

PT65312概述

    PT65系列旋转拨码开关技术手册

    1. 产品简介


    PT65系列旋转拨码开关是一种用于模拟和数字信号转换的高可靠性电子元器件。它广泛应用于需要精确控制和编码的各种电子设备中,如工业控制系统、计算机外围设备、通信设备以及智能家居系统等。该系列提供了多种型号和编码方式,以适应不同应用场景的需求。

    2. 技术参数


    - 电气参数
    - 操作电压:最大24V DC
    - 静态接触额定电流:最大400mA
    - 动态接触额定电流:最大150mA
    - 切换容量:最大1.5VA
    - 初始接触电阻:<80毫欧
    - 绝缘电阻:>100兆欧
    - 机械和热参数
    - 转矩:最小7.0英寸-盎司(约0.7牛·厘米)
    - 寿命:10,000次切换操作
    - 接触力:最小15克
    - 工作温度范围:-20°C到70°C
    - 焊接建议
    - 手工焊接:最大340°C,2秒内(40瓦烙铁)
    - 波峰焊:最大260°C,10秒内
    - 清洗建议:使用氟利昂或酒精(禁用氯化溶剂);水基清洗优选去离子水

    3. 产品特点和优势


    - 紧凑设计:提供3+3端子布局,完全密封,确保在苛刻环境下仍能保持高度可靠。
    - 多种编码方式:支持二进制编码十进制、二进制补码、十六进制等多种编码方式,适用于不同的应用场景。
    - 高可靠性与长寿命:预计使用寿命为10,000次操作,保证长期稳定运行。
    - 灵活性设置:可顺时针或逆时针方向设定,方便灵活调整。
    - 镀金端子:提高电接触性能,增强耐用性。

    4. 应用案例和使用建议


    PT65系列旋转拨码开关广泛应用于工业自动化、计算机外围设备和通讯系统等领域。例如,在工业自动化中,可以用于编程和配置设备参数;在计算机外围设备中,可以作为接口电路的输入部分。使用时应注意以下几点:
    - 在安装时应确保合适的焊接条件,避免因温度过高导致材料损坏。
    - 使用前需根据具体需求选择合适的编码模式和连接方式。
    - 定期清洁和维护以延长使用寿命。

    5. 兼容性和支持


    PT65系列旋转拨码开关具有广泛的兼容性,可以与多种标准电子设备连接。此外,制造商提供了详细的焊接和清洁指南,确保安装和维护工作的顺利进行。如有疑问,可通过电话或电子邮件联系制造商获取更多技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时端子损坏 | 确保焊接温度不超过340°C,并且时间不超过2秒 |
    | 触点接触不良 | 检查初始接触电阻是否在正常范围内 |
    | 操作时出现卡顿 | 检查转矩是否达到要求,必要时重新润滑 |

    7. 总结和推荐


    PT65系列旋转拨码开关以其紧凑设计、高可靠性、多样化的编码方式和易于安装的特点,成为广泛应用的理想选择。它在工业自动化、计算机外围设备和通信系统等领域的表现尤为出色。鉴于其卓越的功能和稳定性,强烈推荐给需要精确控制和编码的应用场景。

PT65312参数

参数
引脚总间距 -
电流额定值 150mA
电压额定值 -
电气寿命 -
机械寿命 10000Cycles
最大交流触点电压 -
长*宽*高 10mm(长度)*13.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

PT65312厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

PT65312数据手册

厂牌 PDF简要描述 下载
APEM 拨码开关 APEM PT65312 PT65312数据手册

PT65312封装设计

查看详情并下载
Symbol
Footprint
3D Model
