CFP-0802MC

产品分类: 拨码开关
产品描述: 1000Cycles DIP 通孔安装 22.8mm(长度)*7.5mm(高度)
供应商型号: 21M-CFP-0802MC
供应商: 云汉优选
标准整包数: 1

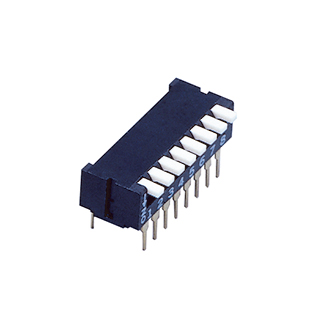

NIDEC COMPONENTS CORPORATION 拨码开关 CFP-0802MC

CFP-0802MC概述

    电子元器件技术手册解析

    产品简介


    本手册介绍的产品为琴键开关(Full Pitch),型号为CFP。CFP系列是一种高可靠性、符合RoHS标准的电子元器件,主要用于通信设备、空调设备、自动售货机及各类控制设备。这种开关因其独特的机械结构而受到广泛应用,尤其适合于需要频繁操作且长期稳定运行的场合。

    技术参数


    - 材料防火等级:UL94V-0
    - 内部结构:
    - 盖子(Cover)
    - 滑块(Slider)
    - 外壳(Housing)
    - 滑块接触件(Slider contact)
    - 固定接触件(Fixed contact)
    - 引脚终端(Terminal pin)
    - 琴键(Piano lever)
    - 琴键盖(Piano cover)
    - 机械特性:
    - 操作角度:21°
    - 操作力:最大7N(0.71kgf)
    - 停止强度:10N(1.02kgf),持续60秒
    - 焊接能力:245±3°C,2~3秒
    - 剪切强度:5N(0.51kgf),持续10秒
    - 拉脱强度:5N(0.51kgf),持续10秒
    - 电气特性:
    - 最小接触电压:DC20mV
    - 最小接触电流:1μA
    - 最大接触电阻:50mΩ
    - 绝缘电阻:最低1000MΩ(DC100V)
    - 耐压:AC500V,持续60秒
    - 环境特性:
    - 操作温度范围:-40 ~ 85°C
    - 存储温度范围:非清洗型
    - 净重:
    - CFP-02:约0.55g
    - CFP-03:约0.70g
    - CFP-04:约0.86g
    - CFP-05:约1.03g
    - CFP-06:约1.19g
    - CFP-08:约1.54g
    - CFP-10:约1.90g
    - 其他参数:
    - 热冲击:-40(0.5h)~ 85°C(0.5h),5次循环

    产品特点和优势


    CFP系列琴键开关具有以下优势:
    - 高可靠性:通过严格的质量控制,确保长时间运行的稳定性。
    - 环保设计:符合RoHS标准,无有害物质。
    - 多样化封装形式:支持多种封装形式,方便集成到不同类型的设备中。
    - 高性能机械和电气特性:确保了开关的耐用性和长寿命。
    - 广泛的适用性:适用于多种行业,如通信、家电和工业控制设备。

    应用案例和使用建议


    CFP系列琴键开关被广泛应用于各类设备中,例如:
    - 通信设备:用于手机、无线路由器等设备的按钮接口。
    - 空调设备:用于空调面板上的调节按键。
    - 自动售货机:用于选择商品和支付的操作按键。
    使用建议:
    - 安装位置:尽量避免暴露在高温或潮湿环境中,以减少接触不良的可能性。
    - 维护保养:定期清洁开关表面,避免灰尘积累导致接触不良。

    兼容性和支持


    CFP系列琴键开关兼容多种封装形式,包括Taping(卷盘)和Magazine(料盒)。此外,制造商还提供了详细的包装规范和技术支持文档,便于用户进行采购和维护。

    常见问题与解决方案


    1. 开关接触不良:
    - 解决方法:检查开关是否安装得当,确认安装位置无尘埃和腐蚀。
    2. 焊接不良:
    - 解决方法:严格按照手册提供的焊接参数进行操作,确保焊接质量和稳定性。
    3. 振动或冲击导致故障:
    - 解决方法:使用适当的防护措施,如增加支撑结构或安装缓冲装置。

    总结和推荐


    CFP系列琴键开关是一款高度可靠的电子元器件,具备良好的机械和电气特性,适用于各种工业应用。其高可靠性、环保设计以及多样化的封装形式使其在市场上具有很强的竞争力。强烈推荐在需要高可靠性和易用性的设备中采用CFP系列琴键开关。

CFP-0802MC参数

参数
最大交流触点电压 -
引脚总间距 -
电流额定值 -
电压额定值 -
电气寿命 1000Cycles
机械寿命 -
长*宽*高 22.8mm(长度)*7.5mm(高度)
通用封装 DIP
安装方式 通孔安装

CFP-0802MC厂商介绍

NIDEC COMPONENTS CORPORATION(日本电产株式会社)是一家全球领先的精密小型电机制造商,总部位于日本。公司专注于研发、生产和销售各种类型的电机和相关组件,广泛应用于工业、汽车、消费电子等多个领域。

主营产品分类:
1. 直流无刷电机(BLDC):适用于家用电器、工业设备、医疗设备等。
2. 步进电机:广泛应用于打印机、扫描仪、机器人等精密控制设备。
3. 伺服电机:用于自动化设备、数控机床、工业机器人等。
4. 风扇和散热解决方案:为电子设备提供散热,如电脑、服务器、通信设备等。
5. 传感器和控制器:用于监测和控制电机运行,提高系统性能和可靠性。

应用领域:
1. 工业自动化:机器人、自动化生产线、数控机床等。
2. 汽车:电动助力转向、车窗升降、座椅调节等。
3. 消费电子:智能手机、笔记本电脑、游戏机等。
4. 医疗设备:手术机器人、诊断设备、康复设备等。

NIDEC COMPONENTS CORPORATION的优势:
1. 技术创新:持续投入研发,拥有多项专利技术。
2. 品质保证:严格的质量控制体系,确保产品可靠性。
3. 定制服务:根据客户需求提供定制化解决方案。
4. 全球布局:在全球设有生产基地和销售网络,快速响应市场需求。

CFP-0802MC数据手册

厂牌 PDF简要描述 下载
NIDEC COMPONENTS CORPORATION 拨码开关 NIDEC COMPONENTS CORPORATION CFP-0802MC CFP-0802MC数据手册

CFP-0802MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
