UCS2D101MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 200V ±20% 10000h@ 105°C 1.42A@ 100 kHz,710mA@ 120Hz 通孔安装 16mm*20mm*21.5mm
供应商型号: UCS2D101MHD
供应商: nichicon
标准整包数: 600

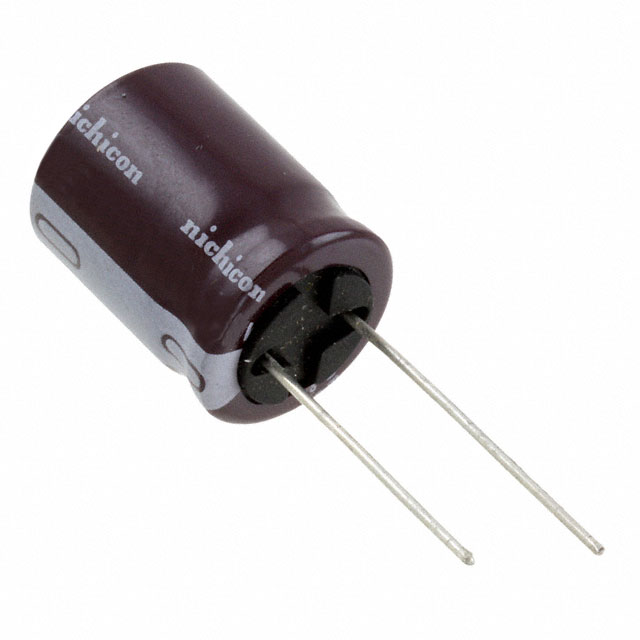

NICHICON 铝电解电容 UCS2D101MHD

UCS2D101MHD概述

    铝电解电容器:UCS系列技术手册

    产品简介


    UCS系列是专为高可靠性应用设计的小型化铝电解电容器。该系列产品具有高纹波电流承载能力和长寿命的特点,耐受高达105℃的工作温度下超过8000至10000小时的负载寿命。UCS系列特别适合用于照明系统(如镇流器)中,满足RoHS标准要求,具备良好的环保特性。

    技术参数


    - 尺寸代码:2
    - 额定电压范围:160V ~ 450V
    - 额定容量范围:6.8μF ~ 330μF
    - 容差:±20%
    - 漏电流:在室温下施加额定电压后1分钟内不超过0.04CV+100 (μA)
    - 损耗角正切(tan δ):最大0.20 @ 20℃,120Hz
    - 低温稳定性:在-25℃和-40℃下的稳定性表现优异
    - 阻抗比:当频率为120Hz时,阻抗比ZT/Z20的最大值分别为3、6
    - 工作温度范围:-40℃ ~ +105℃

    产品特点和优势


    - 高纹波电流承载能力:适用于需要较高纹波电流的应用场合。
    - 长寿命:耐受高温环境,使用寿命更长久。
    - 环保合规:符合RoHS指令,无铅化处理,对环境友好。
    - 广泛的应用范围:尤其适合用于照明系统的镇流器中,以确保高效稳定运行。

    应用案例和使用建议


    UCS系列电容器广泛应用于各种照明设备(如荧光灯)的镇流器中。考虑到其高可靠性和高纹波电流承受能力,建议在选择电容器时根据具体应用需求选择合适的额定电压和容量。例如,在大功率LED驱动器的设计中,应优先考虑高电压等级的产品以提高整体电路的安全性和可靠性。

    兼容性和支持


    UCS系列铝电解电容器与其他标准电气设备具有良好的兼容性。制造商提供了全面的技术支持和维护服务,包括但不限于产品选型指导、安装及调试咨询等。此外,详细的规格参数和安装指南可以在技术手册中找到。

    常见问题与解决方案


    - 问题1:电容器出现过热现象
    解决方案:检查电路是否正确接线,确认工作电压不超过额定值;必要时增加散热措施。
    - 问题2:纹波电流过大导致电容器损坏
    解决方案:确认所选电容器的额定值能够匹配实际应用中的纹波电流要求;增加滤波电路,减少输入端纹波电流。

    总结和推荐


    UCS系列铝电解电容器凭借其高可靠性和高性能,在工业和商业照明系统中表现出色。对于需要长时间稳定工作的应用场景,此系列产品是一个理想的选择。鉴于其优异的表现和广泛的适用性,强烈推荐使用该系列产品。

UCS2D101MHD参数

参数
电容值 100μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.42A@ 100 kHz,710mA@ 120Hz
长*宽*高 16mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCS2D101MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2D101MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2D101MHD UCS2D101MHD数据手册

UCS2D101MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ ¥ 2.9578
3000+ ¥ 2.8292
6000+ ¥ 2.7006
库存: 60000
起订量: 600 增量: 600
交货地:
最小起订量为:600
合计: ¥ 1774.68
直接购买
加入购物车
