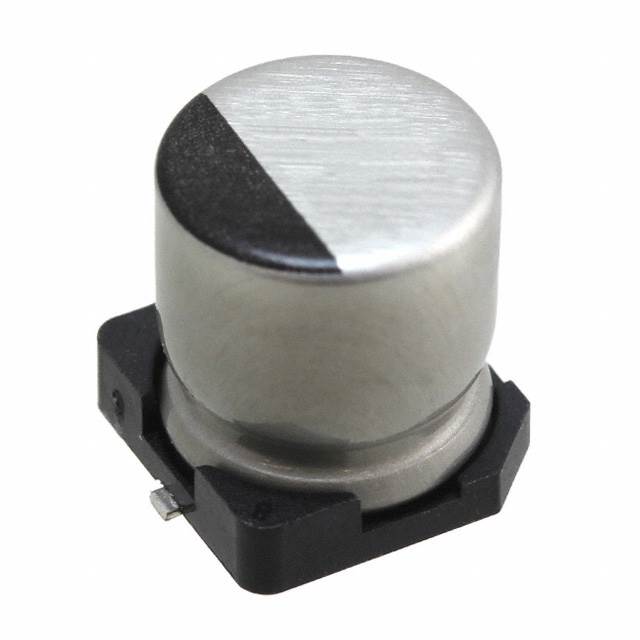

UCW1E470MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 25V ±20% 7000h@ 105°C 140mA@ 100kHz,70mA@ 120Hz 贴片安装 6.6mm*6.6mm*7mm
供应商型号: UCW1E470MCL1GS
供应商: 国内现货
标准整包数: 1
NICHICON 铝电解电容 UCW1E470MCL1GS

UCW1E470MCL1GS概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种常见的电子元件,具有高容量、低成本、体积小的特点。它们主要用于电力系统的滤波、耦合、旁路以及信号处理等领域。本手册详细介绍了一款高性能铝电解电容器,适用于广泛的应用场景,如电源管理和工业自动化系统。

    2. 技术参数


    以下是该款铝电解电容器的主要技术参数:
    - 类别温度范围:-25°C 到 +105°C
    - 额定电压范围:6.3V 到 50V
    - 额定电容范围:10μF 到 470μF
    - 电容容差:±20%(在120Hz,20°C条件下)
    - 漏电流:在20°C条件下,施加额定电压2分钟后,漏电流不超过0.01CV 或 3µA,取较大值
    - 损耗角正切(tan δ):最大值见下表
    - 低温稳定性:保持初始电容值的±20%
    - 耐久性:初始值的±10%
    - 储存寿命:在无负载条件下,105°C下储存1000小时
    - 抗焊热性:在250°C的热板上放置30秒后仍能保持性能
    | 额定电压(V) | tan δ (最大值) |

    | 50 | 0.14 |
    | 35 | 0.14 |
    | 25 | 0.16 |
    | 16 | 0.26 |
    | 10 | 0.28 |
    | 6.3 | 0.32 |
    - 阻抗比(Z–25°C / Z+20°C):见下表
    | 额定电压(V) | 阻抗比 (最大值) |

    | 10 | 3 |
    | 6.3 | 4 |
    | 16 | 2 |
    | 25 | 2 |
    | 35 | 2 |
    | 50 | 2 |
    - 尺寸:具体尺寸参见下页表格

    3. 产品特点和优势


    这款铝电解电容器具有以下特点和优势:
    - 低阻抗:保证在高频下的良好性能。
    - 长寿命:确保在105°C条件下,使用寿命达到7000小时。
    - 符合标准:符合RoHS指令和AEC-Q200标准。
    - 自动贴装兼容:适用于自动贴装设备,简化生产流程。

    4. 应用案例和使用建议


    此款铝电解电容器广泛应用于电源管理、电机驱动、LED照明及其它需要高稳定性和长寿命的场合。例如,在电源管理系统中,可以作为滤波器来减少交流纹波,提高系统的整体性能。
    使用建议:
    - 在选择电容器时,要确保其额定电压和电容值满足应用需求。
    - 确保安装时电容器引脚正确对齐,以避免短路等问题。
    - 适当增加散热措施,以防止因过热而导致的性能下降。

    5. 兼容性和支持


    此款电容器与其他标准贴片元件兼容,可方便地集成到现有的电路设计中。厂商提供了详细的指南和专业的技术支持,以确保客户能够顺利使用并获得最佳性能。

    6. 常见问题与解决方案


    - 问题1:如何处理焊接过程中出现的泄漏?
    解决方案:严格按照焊接规范操作,使用适当的焊接温度和时间。

    - 问题2:长时间存放后的电容性能下降怎么办?
    解决方案:将电容器储存在干燥、低温的环境中,并定期进行检测和测试。

    7. 总结和推荐


    综上所述,这款铝电解电容器具备高容量、低阻抗、长寿命及良好的温湿度稳定性等特点,非常适合用于各种工业应用场合。根据其性能指标和技术参数,我们强烈推荐此款电容器在电源管理和工业自动化系统中使用。

UCW1E470MCL1GS参数

参数
电容值 47μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 140mA@ 100kHz,70mA@ 120Hz
工作寿命 7000h@ 105°C
长*宽*高 6.6mm*6.6mm*7mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCW1E470MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCW1E470MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCW1E470MCL1GS UCW1E470MCL1GS数据手册

UCW1E470MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
369+ ¥ 0.9373
370+ ¥ 0.9047
371+ ¥ 0.8884
373+ ¥ 0.8802
库存: 1586
起订量: 373 增量: 1
交货地:
最小起订量为:373
合计: ¥ 328.31
