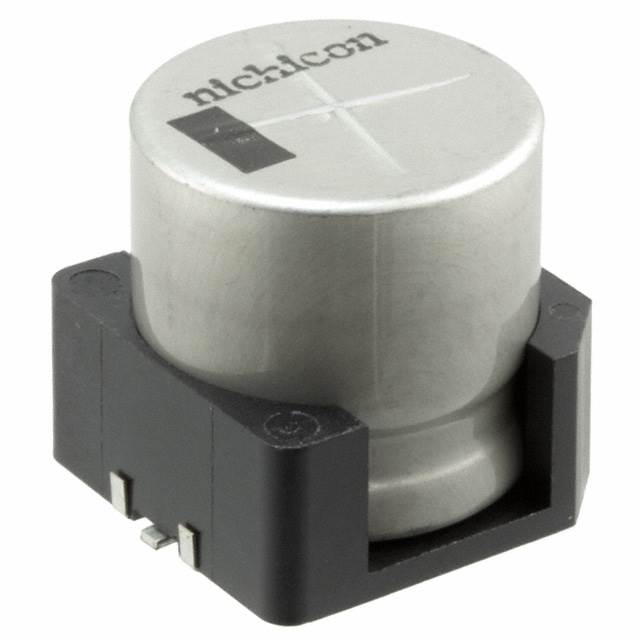

UUE1H221MNS1MS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 50V ±20% 5000h@ 125°C 569.5mA@ 120Hz,850mA@ 100kHz SMD 贴片安装 17.1mm*17.1mm*17.5mm
供应商型号: UUE1H221MNS1MS
供应商: nichicon
标准整包数: 125
NICHICON 铝电解电容 UUE1H221MNS1MS

UUE1H221MNS1MS概述

    铝电解电容器:UUE芯片型振动电阻型号产品技术手册

    产品简介


    铝电解电容器是电子电路中不可或缺的重要元件,用于储能、滤波、信号耦合及去耦等用途。本产品系列为UUE芯片型振动电阻型号,专为汽车电子及其他重载运行条件设计。该系列产品具备高可靠性、长寿命(负载寿命可达2000至5000小时,温度为125°C),并符合RoHS环保标准,适合在恶劣环境中稳定运行。广泛应用于汽车电子、工业控制、通信设备等多个领域。

    技术参数


    | 参数项 | 规格 |

    | 类型 | 芯片型铝电解电容器 |
    | 容量范围 | 33 µF 至 4700 µF |
    | 额定电压范围 | 10V 至 50V |
    | 工作温度范围 | –55°C 至 +125°C |
    | 容值公差 | ±20% |
    | 损耗角正切(tanδ) | ≤0.26 @ 120Hz, 20°C |
    | 漏电流 | ≤0.03CV 或 4 µA,取较大值 |
    | 寿命 | 在125°C下运行时,达到2000到5000小时 |
    | 尺寸代码 | φD:8 mm 至 18 mm;L:8 mm 至 21.5 mm |
    | 端子形式 | 负极侧标记,采用黑色印刷 |

    产品特点和优势


    1. 高振动耐受性:芯片设计使其能够在振动环境下稳定运行,适用于严苛的车载应用。
    2. 长期使用寿命:经过严格的负载寿命测试,确保其在高负荷条件下也能可靠工作。
    3. 低阻抗与低损耗:优秀的性能参数,有助于减少功耗,提高效率。
    4. 环保合规:满足RoHS指令,符合全球环保要求。
    5. 宽泛的工作温度范围:适应低温和高温的极端环境变化。

    应用案例和使用建议


    1. 汽车电子:作为电源管理模块的核心组件,适用于起动机、刹车系统和引擎控制单元等关键部位。
    2. 工业自动化:用于变频器、伺服驱动器等工业设备,帮助提升系统的稳定性。
    3. 通信设备:为高速通信设备提供高效的能量存储和滤波支持。
    使用建议:
    - 请根据具体的应用场景选择合适的电容值和电压等级。
    - 注意安装位置,避免直接暴露于强振动源或热源附近。
    - 定期检查电容的外观和电气参数,确保长时间运行的可靠性。

    兼容性和支持


    1. 兼容性:本产品可与其他主流品牌的铝电解电容器互换使用,无需额外调整电路设计。
    2. 技术支持:厂商提供详细的安装指导和技术文档,包括SMT焊接工艺参考(参见第18页至第19页)。
    3. 订购信息:最小订单量及包装规格详见第3页说明。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流异常增大 | 确保安装正确,检查是否存在反接现象 |
    | 工作温度超出极限范围 | 调整系统散热方案,降低环境温度 |
    | 容值随时间变化明显 | 检查电容器是否超出了负载寿命范围 |

    总结和推荐


    UUE芯片型振动电阻铝电解电容器以其高可靠性、宽温域适应性和长寿命成为众多工业和消费类电子应用的理想选择。无论是汽车电子还是其他复杂工况下的应用,它都能发挥出色的性能表现。尽管初始成本可能稍高,但其卓越的稳定性和维护需求较低的特点使得它极具性价比。我们强烈推荐此款产品,尤其是在对设备运行可靠性要求极高的场合。
    如需进一步咨询或定制化需求,请联系制造商官方渠道获取详细支持。

UUE1H221MNS1MS参数

参数
电容值 220μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 125°C
纹波电流 569.5mA@ 120Hz,850mA@ 100kHz
长*宽*高 17.1mm*17.1mm*17.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UUE1H221MNS1MS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUE1H221MNS1MS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUE1H221MNS1MS UUE1H221MNS1MS数据手册

UUE1H221MNS1MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 4.7598
1250+ ¥ 4.5529
2500+ ¥ 4.3459
库存: 25000
起订量: 250 增量: 125
交货地:
最小起订量为:250
合计: ¥ 1189.95
直接购买
加入购物车
