UVY2E4R7MED1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 250V ±20% 1000h@ 105°C 35mA@ 120Hz,40.25mA@ 10kHz 通孔安装 6.3mm(长度)*12.5mm(高度)
供应商型号: N-UVY2E4R7MED1TD
供应商: 云汉优选
标准整包数: 1

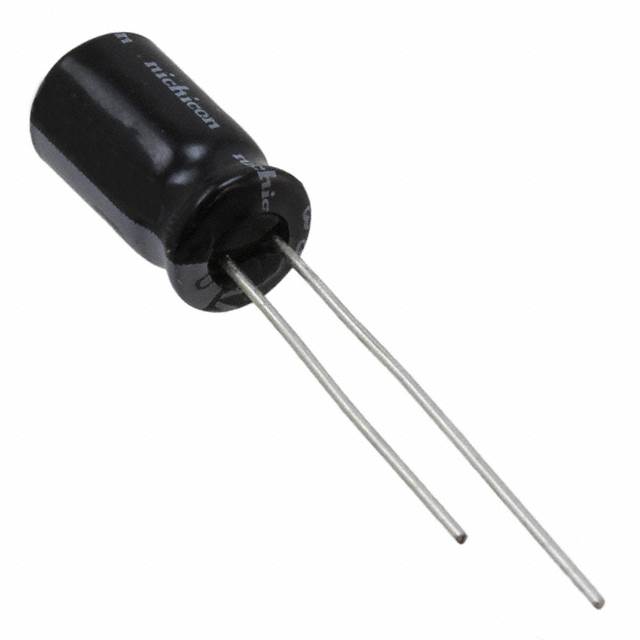

NICHICON 铝电解电容 UVY2E4R7MED1TD

UVY2E4R7MED1TD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种常见的电子元器件,主要用于存储电荷并提供滤波功能。它们广泛应用于各种电子设备中,包括电源管理、音频设备、通信设备和汽车电子等领域。本文介绍的铝电解电容器系列包括UVY、UVZ、UVK和UVY宽温度范围型号。这些电容器具备较小的尺寸和符合RoHS标准的优势,使得它们成为市场上备受欢迎的选择。

    技术参数


    铝电解电容器的技术规格如下:
    - 额定电压:6.3V 至 450V
    - 额定电容:0.47µF 至 33000µF
    - 电容公差:±20%
    - 工作温度范围:6.3V至100V:-55°C至+105°C;160V至400V:-40°C至+105°C;450V:-25°C至+105°C
    - 引脚结构:径向引脚型
    - 最大纹波电流:根据型号和额定电压有所不同

    产品特点和优势


    1. 较小尺寸:UVY型号比UVZ型号小一个等级的外壳尺寸。
    2. 无铅设计:电容器引线和PET套筒均采用无铅材料。
    3. 宽温度范围:某些型号如UVY可适用于宽温度范围。
    4. 符合RoHS标准:完全符合欧盟RoHS指令。

    应用案例和使用建议


    应用案例:
    - 电源管理:用于稳定电压和过滤噪声。
    - 汽车电子:用于发动机控制单元(ECU)和安全系统。
    使用建议:
    - 电路布局:确保电容器的引脚与PCB正确焊接,避免虚焊。
    - 散热设计:对于高功率应用,考虑增加散热措施以延长使用寿命。
    - 纹波电流处理:在选择电容器时,应考虑其最大纹波电流参数,以确保不会因过热而失效。

    兼容性和支持


    铝电解电容器在大多数应用中具有良好的兼容性。如果您需要了解详细的安装指导或技术支持,请参阅制造商提供的《铝电解电容器指南》。该指南包含了详细的安装步骤和可能遇到的技术问题解答。

    常见问题与解决方案


    问题1:如何测试电容器的泄漏电流?
    解决方法:使用LCR表,在120Hz频率下测量泄漏电流。
    问题2:电容器如何影响电路的纹波电流?
    解决方法:选择适当的额定电压和电容值,以确保电容器能承受所需的纹波电流。

    总结和推荐


    铝电解电容器系列因其小巧尺寸、无铅设计和宽温度范围等特点,在多种应用中表现出色。其较高的可靠性及稳定性使得它成为许多电子设备的理想选择。综合以上分析,强烈推荐使用这一系列的铝电解电容器,特别是在需要高性能和高可靠性的应用场合。
    通过本文对铝电解电容器的技术参数、应用案例和使用建议等方面的详细介绍,相信读者可以更好地理解和利用这一优质的产品系列。

UVY2E4R7MED1TD参数

参数
电容值 4.7μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 35mA@ 120Hz,40.25mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 6.3mm(长度)*12.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

UVY2E4R7MED1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVY2E4R7MED1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVY2E4R7MED1TD UVY2E4R7MED1TD数据手册

UVY2E4R7MED1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
