UPW1H471MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 50V ±20% 30mΩ 7000h@ 105°C 1.125A@ 120Hz,1.5A@ 100 kHz 通孔安装 12.5mm*20mm*20mm
供应商型号: UPW1H471MHD
供应商: 国内现货
标准整包数: 2000

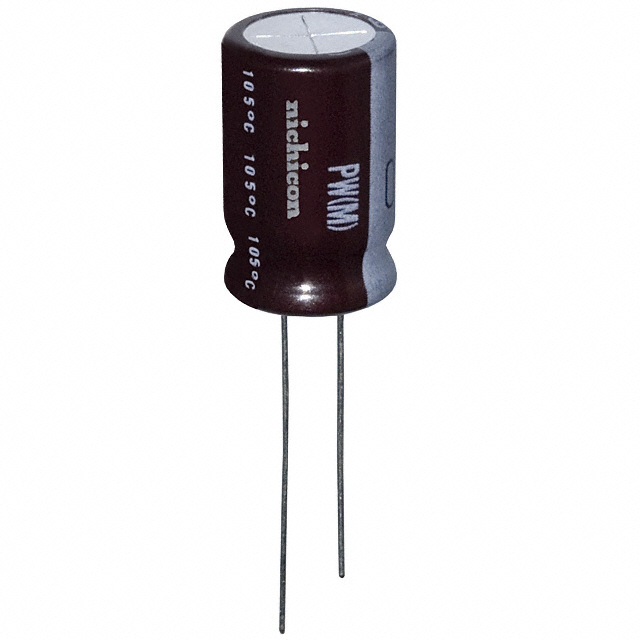

NICHICON 铝电解电容 UPW1H471MHD

UPW1H471MHD概述

    铝电解电容器——UPW系列

    产品简介


    铝电解电容器是一种广泛应用在电源管理和滤波电路中的电容器。该型号的UPW系列属于小型化、低阻抗、高可靠性的铝电解电容器,特别适合于开关电源供电系统。与上一代UPM系列产品相比,UPW系列具有更小的尺寸和更低的阻抗,能够在承受高达2000至8000小时的工作环境下保持高可靠性。

    技术参数


    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.47µF 至 15000µF
    - 电容容差:±20%
    - 漏电流:在20°C下,施加额定电压1分钟后,漏电流不超过0.03CV或4μA(以较大者为准)
    - 损耗角正切(tan δ):最大值为0.25(不同额定电压等级下的具体数值请参见技术手册)
    - 耐温范围:-55°C至+105°C(6.3V至100V),-40°C至+105°C(160V至400V),-25°C至+105°C(450V)
    - 长寿命:经过DC偏置和额定纹波电流施加8000小时后,在105°C条件下仍能保持良好的耐久性能
    - 符合标准:RoHS指令2011/65/EU及其修订版(EU)2015/863,AEC-Q200认证

    产品特点和优势


    - 小型化设计:相较于其他型号的电容器,UPW系列具有更小的体积,更适合紧凑的设计需求。
    - 低阻抗:具备极低的阻抗,有助于提高电路效率,减少能耗。
    - 高可靠性:在极端环境下也能保持高稳定性,能够长期可靠运行。
    - 广泛的容值选择:覆盖广泛的电容值,满足不同的设计需求。
    - 绿色环保:符合RoHS指令,有利于环境保护。

    应用案例和使用建议


    UPW系列铝电解电容器广泛应用于开关电源、DC/DC转换器、整流器、变频器等多种电力电子产品中。例如,在LED驱动电源中,可以有效降低输出电压纹波,提升电源系统的稳定性和寿命。
    使用建议:
    - 在选择电容器时,需要根据具体的应用场景确定合适的额定电压和电容值。
    - 为了确保电容器的长期稳定运行,应尽量避免在超出温度限制的环境下使用。
    - 考虑到电容器的寿命和性能,建议定期进行检查和更换。

    兼容性和支持


    UPW系列电容器与其他同类产品具有良好的兼容性,适用于多种类型的设备。同时,厂家提供了详细的安装指南和技术支持服务,以帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    - 问题1:如何判断电容器是否损坏?
    - 解决方案:测量电容器两端的阻值,若阻值异常,则可能是电容器已经失效。
    - 问题2:如何正确安装电容器?
    - 解决方案:严格按照制造商的安装指南进行操作,注意安装方向和散热要求。
    - 问题3:电容器的使用寿命有限,应该如何延长其寿命?
    - 解决方案:避免在极端温度下长时间工作,合理选择电容器的额定参数,并定期进行检测和维护。

    总结和推荐


    综上所述,UPW系列铝电解电容器以其独特的技术优势和广泛的应用领域,成为众多电力电子设备的理想选择。无论是从产品的小型化、低阻抗、高可靠性还是绿色环保等方面,UPW系列都表现出了卓越的性能。强烈推荐在各类电源管理系统中采用此系列电容器,以提高系统性能和稳定性。

UPW1H471MHD参数

参数
电容值 470μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 30mΩ
纹波电流 1.125A@ 120Hz,1.5A@ 100 kHz
工作寿命 7000h@ 105°C
长*宽*高 12.5mm*20mm*20mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

UPW1H471MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1H471MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1H471MHD UPW1H471MHD数据手册

UPW1H471MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.3712
20000+ ¥ 1.33
库存: 20000
起订量: 2000 增量: 200
交货地:
最小起订量为:2000
合计: ¥ 2742.4
