UPS1H470MED1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 50V ±20% 2000h@ 105°C 42.5mA@ 120Hz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: UA-UPS1H470MED1TD
供应商: 海外现货
标准整包数: 2000

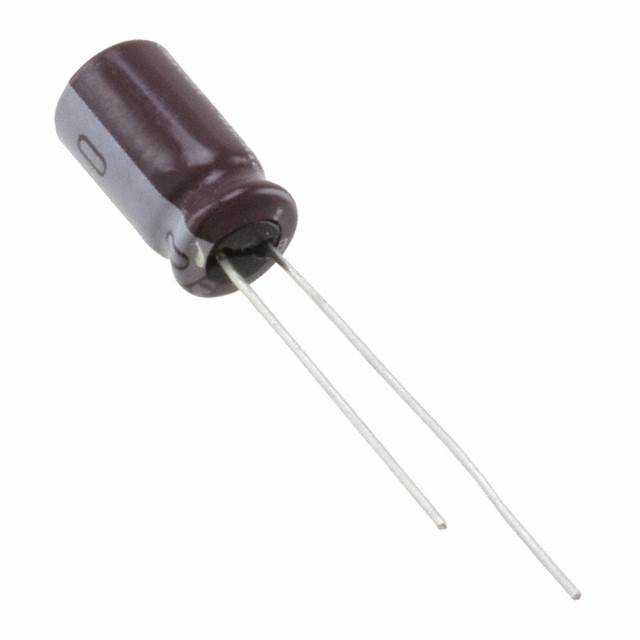

NICHICON 铝电解电容 UPS1H470MED1TD

UPS1H470MED1TD概述

    电子元器件产品技术手册解析
    本文将深入解析一种电子元器件——铝电解电容器的技术手册内容。通过对其产品简介、技术参数、产品特点与优势、应用案例与使用建议、兼容性和支持、常见问题与解决方案等方面的详细探讨,为读者提供全面的产品理解及应用指南。

    1. 产品简介


    类型:该产品为铝电解电容器,具有紧凑型设计,低阻抗和适合开关电源的特性。其额定电压范围从6.3V到450V,额定电容范围为0.47μF至15000μF。它符合RoHS指令(2011/65/EU)及其修订版(EU)2015/863,适用于多种宽温度范围的应用场景。
    主要功能与应用领域:
    - 功能:用于调节电路电压,储存能量,过滤噪声等。
    - 应用领域:广泛应用于开关电源、消费电子产品、工业自动化设备等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压 | 6.3V 至 450V |
    | 额定电容 | 0.47μF 至 15000μF |
    | 容量公差 | ±20% |
    | 泄漏电流 | 见下表 |
    | 损耗角正切 (tan δ) | 见下表 |
    | 温度稳定性 | 见下表 |
    | 耐久性 | 见下表 |
    泄露电流:在室温条件下施加额定电压后1分钟,泄漏电流≤0.03CV或4μA(以较大者为准)。
    损耗角正切 (tan δ):最大值见下表。
    | 额定电压 (V) | tan δ (最大) |

    | 6.3 | 0.24 |
    | 10 | 0.20 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160 至 450 | 0.15 至 0.25 |

    3. 产品特点和优势


    - 小巧轻便:采用径向引脚设计,具有较小的尺寸和重量。
    - 高可靠性:采用先进的制造工艺,确保长期稳定运行。
    - 广泛适用性:适用于宽温度范围内的多种应用场景。
    - 环保材料:使用无铅焊锡和PET套管,符合RoHS标准。
    4. 应用案例与使用建议
    应用场景:
    - 开关电源电路中的输入滤波
    - 电池管理系统的储能和放电
    - 工业自动化设备的信号滤波
    使用建议:
    - 在高温环境中使用时,注意散热措施以延长使用寿命。
    - 选择合适的电容值和耐压等级以适应特定电路的需求。

    5. 兼容性和支持


    该产品与多种电路板和组件兼容。厂商提供了详细的安装指南和技术支持服务,帮助客户解决可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 检查电路是否过载,更换新的电容器 |
    | 电容器工作温度过高 | 改善散热条件,降低负载 |
    | 电容值不稳定 | 检查焊接质量,确保连接良好 |
    7. 总结与推荐
    综上所述,该铝电解电容器具有较高的性价比和广泛的应用范围。适用于需要高可靠性的应用场景,如开关电源、消费电子产品和工业自动化设备。通过遵循制造商提供的安装指南和使用建议,可以最大限度地发挥其性能优势。对于要求高性能且成本敏感的应用项目,推荐使用这款产品。

UPS1H470MED1TD参数

参数
电容值 47μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 42.5mA@ 120Hz
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UPS1H470MED1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1H470MED1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1H470MED1TD UPS1H470MED1TD数据手册

UPS1H470MED1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
